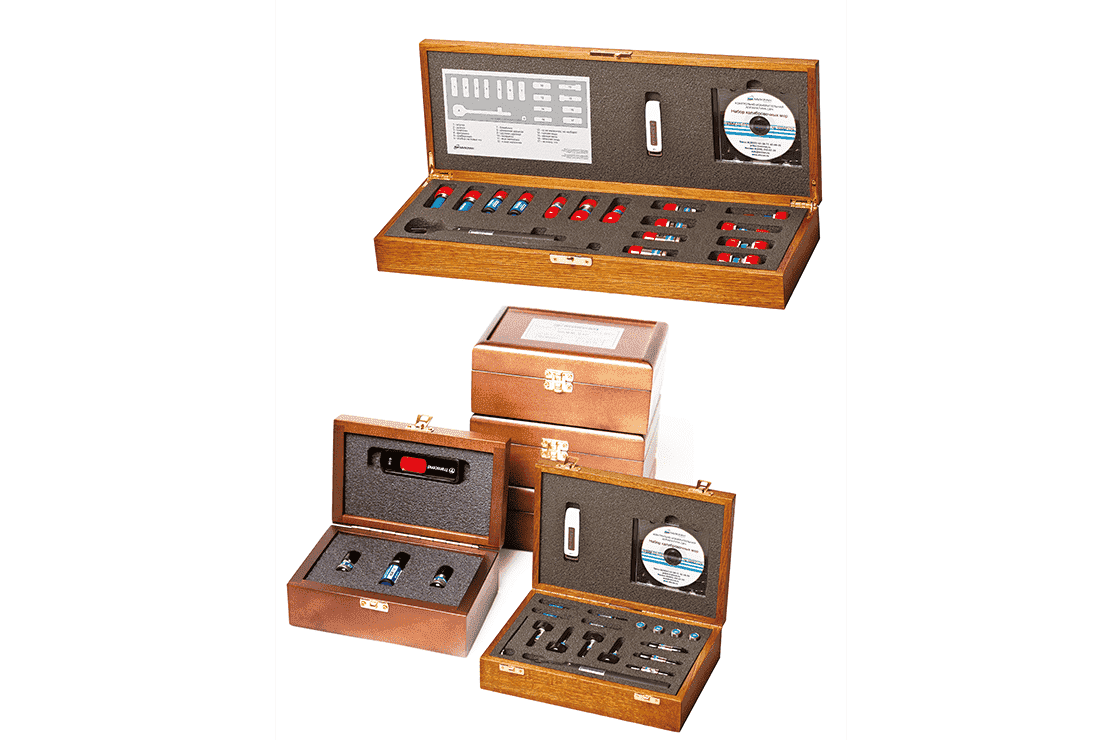

Наборы калибровочных мер коаксиальных для векторных анализаторов цепей
Наборы калибровочных мер предназначены для калибровки векторных анализаторов цепей в трактах 2,4/1,042 мм, 2,92/1,27 мм, 3,5/1,52 мм и 7,0/3,04 мм.
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Наборы для осуществления полной двухпортовой калибровки (например, НКММ-01-01Р) содержат необходимые комплекты нагрузок и переходов. Для подключения к портам векторных анализаторов цепей в состав наборов входят переходы с соединителями NMD 3,5 мм (розетка) либо NMD 2,4 мм (розетка) с одной стороны и со стандартными соединителями в тракте 7,0/3,04 мм, 3,5/1,52 мм, 2,92/1,27 мм либо 2,4/1,042 мм с другой стороны. Также существуют экономичные наборы для проведения однопортовой калибровки ВАЦ (например, НКММ-01). Все элементы наборов имеют табличное описание параметров, поставляемое на цифровом носителе: наборы в тракте 7,0/3,04 мм – от 0 до 18 ГГц, наборы в тракте 3,5/1,52 мм – от 0 до 32 ГГц, наборы в тракте 2,92/1,27 мм от 0 до 40 ГГц, наборы в тракте 2,4/1,042 мм – от 0 до 50 ГГц.
Технические параметры
|
Обозначение |
Соединитель |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Вносимые потери, дБ, не более (тип.) |
||
|---|---|---|---|---|---|---|
|
0…12 ГГц |
12…18 ГГц |
0…12 ГГц |
12…18 ГГц |
|||
|
ПК2-18-01Р-01Р |
тип III (розетка) – тип III (розетка) |
0…18 |
1,1 |
1,15 |
0,15 |
|
|
ПК2-18-01-01 |
тип III (вилка) – тип III (вилка) |
|||||
|
ПК2-18-01P-01 |
тип III (розетка) – тип III (вилка) |
|||||
|
ПКН2-18-13РН-01 |
тип NMD 3,5 мм (розетка) – тип III (вилка) |
1,1 |
1,15 |
0,25 |
0,3 |
|
|
ПКН2-18-13РН-01Р |
NMD 3,5 мм (розетка) – тип III (розетка) |
|||||
|
Обозначение |
Соединитель |
Диапазон частот, ГГц |
Погрешность фазы, ° |
Мин. коэфф. отражения |
|---|---|---|---|---|
|
НК3-18-01 |
тип III (вилка) |
0…18 |
± 2,0 |
0,98 |
|
НК3-18-01Р |
тип III (розетка) |
|||
|
НХ3-18-01 |
тип III (вилка) |
|||
|
НХ3-18-01Р |
тип III (розетка) |
|
Обозначение |
Соединитель |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Pвх *, Вт, не более |
|---|---|---|---|---|
|
НС3-18-01 |
тип III (вилка) |
0…18 |
1,08
(1,06) |
2 ** |
|
НС3-18-01Р |
тип III (розетка) |
НКММ-11-11Р
|
Обозначение |
Соединитель |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Вносимые потери, дБ, не более (тип.) |
||
|---|---|---|---|---|---|---|
|
0…12 ГГц |
12…18 ГГц |
0…12 ГГц |
12…18 ГГц |
|||
|
ПК2-18-11Р-11Р |
тип N (розетка) – тип N (розетка) |
0…18 |
1,1 |
1,15 |
0,15 |
|
|
ПК2-18-11-11 |
тип N (вилка) – тип N (вилка) |
|||||
|
ПК2-18-11P-11 |
тип N (розетка) – тип N (вилка) |
|||||
|
ПКН2-18-13РН-11 |
тип NMD 3,5 мм (розетка) – тип N (вилка) |
1,1 |
1,15 |
0,25 |
0,3 |
|
|
ПКН2-18-13РН-11Р |
NMD 3,5 мм (розетка) – тип N (розетка) |
|||||
|
Обозначение |
Соединитель |
Диапазон частот, ГГц |
Погрешность фазы, ° |
Мин. коэфф. отражения |
|---|---|---|---|---|
|
НК3-18-11 |
тип N (вилка) |
0…18 |
± 2,0 |
0,98 |
|
НК3-18-11Р |
тип N (розетка) |
|||
|
НХ3-18-11 |
тип N (вилка) |
|||
|
НХ3-18-11Р |
тип N (розетка) |
|
Обозначение |
Соединитель |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Pвх *, Вт, не более |
|---|---|---|---|---|
|
НС3-18-11 |
тип N (вилка) |
0…18 |
1,08
(1,06) |
2 ** |
|
НС3-18-11Р |
тип N (розетка) |
НКММ-01-01Р/А
|
Обозначение |
Соединитель |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Вносимые потери, дБ, не более (тип.) |
|
|---|---|---|---|---|---|
|
0…12 ГГц |
12…18 ГГц |
||||
|
ПК2-18-01Р-01Р |
тип III (розетка) – тип III (розетка) |
0…18 |
1,1 |
1,15 |
0,15 |
|
ПК2-18-01-01 |
тип III (вилка) – тип III (вилка) |
||||
|
ПК2-18-01P-01 |
тип III (розетка) – тип III (вилка) |
||||
|
Обозначение |
Соединитель |
Диапазон частот, ГГц |
Погрешность фазы, ° |
Мин. коэфф. отражения |
|---|---|---|---|---|
|
НК3-18-01 |
тип III (вилка) |
0…18 |
± 2,0 |
0,98 |
|
НК3-18-01Р |
тип III (розетка) |
|||
|
НХ3-18-01 |
тип III (вилка) |
|||
|
НХ3-18-01Р |
тип III (розетка) |
|
Обозначение |
Соединитель |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Pвх *, Вт, не более |
|---|---|---|---|---|
|
НС3-18-01 |
тип III (вилка) |
0…18 |
1,08
(1,06) |
2 ** |
|
НС3-18-01Р |
тип III (розетка) |
НКММ-11-11Р/А
|
Обозначение |
Соединитель |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Вносимые потери, дБ, не более (тип.) |
|
|---|---|---|---|---|---|
|
0…12 ГГц |
12…18 ГГц |
||||
|
ПК2-18-11Р-11Р |
тип N (розетка) – тип N (розетка) |
0…18 |
1,1 |
1,15 |
0,15 |
|
ПК2-18-11-11 |
тип N (вилка) – тип N (вилка) |
||||
|
ПК2-18-11P-11 |
тип N (розетка) – тип N (вилка) |
||||
|
Обозначение |
Соединитель |
Диапазон частот, ГГц |
Погрешность фазы, ° |
Мин. коэфф. отражения |
|---|---|---|---|---|
|
НК3-18-11 |
тип N (вилка) |
0…18 |
± 2,0 |
0,98 |
|
НК3-18-11Р |
тип N (розетка) |
|||
|
НХ3-18-11 |
тип N (вилка) |
|||
|
НХ3-18-11Р |
тип N (розетка) |
|
Обозначение |
Соединитель |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Pвх *, Вт, не более |
|---|---|---|---|---|
|
НС3-18-11 |
тип N (вилка) |
0…18 |
1,08
(1,06) |
2 ** |
|
НС3-18-11Р |
тип N (розетка) |
НКММ-03-03Р
|
Обозначение |
Соединитель |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Вносимые потери, дБ, не более (тип.) |
||
|---|---|---|---|---|---|---|
|
0…20 ГГц |
20…32 ГГц |
0…20 ГГц |
20…32 ГГц |
|||
|
ПК2-20-03Р-03Р |
тип IX, вар.3 (розетка) – тип IX, вар.3 (розетка) |
0…32 |
1,1 |
1,15 |
0,15 |
0,2 |
|
ПК2-20-03-03 |
тип IX, вар.3 (вилка) – тип IX, вар.3 (вилка) |
|||||
|
ПК2-20-03P-03 |
тип IX, вар.3 (розетка) – тип IX, вар.3 (вилка) |
|||||
|
ПКН2-20-13РН-03 |
тип NMD 3,5 мм (розетка) – тип IX, вар.3 (вилка) |
1,1 |
1,2 |
0,25 |
0,3 |
|
|
ПКН2-20-13РН-03Р |
NMD 3,5 мм (розетка) – тип IX, вар.3 (розетка) |
|||||
|
Обозначение |
Соединитель |
Диапазон частот, ГГц |
Погрешность фазы, ° |
Мин. коэфф. отражения |
|---|---|---|---|---|
|
НК3-20-03 |
тип IX, вар.3 (вилка) |
0…32 |
± 1,5 |
0,98 |
|
НК3-20-03Р |
тип IX, вар.3 (розетка) |
|||
|
НХ3-20-03 |
тип IX, вар.3 (вилка) |
|||
|
НХ3-20-03Р |
тип IX, вар.3 (розетка) |
|
Обозначение |
Соединитель |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Pвх *, Вт, не более |
|---|---|---|---|---|
|
НС3-20-03 |
тип IX, вар.3 (вилка) |
0…32 |
1,08
(1,06) |
1 ** |
|
НС3-20-03Р |
тип IX, вар.3 (розетка) |
НКММ-13-13Р
|
Обозначение |
Соединитель |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Вносимые потери, дБ, не более (тип.) |
||
|---|---|---|---|---|---|---|
|
0…20 ГГц |
20…32 ГГц |
0…20 ГГц |
20…32 ГГц |
|||
|
ПК2-20-13Р-13Р |
тип 3,5 мм (розетка) – тип 3,5 мм (розетка) |
0…32 |
1,1 |
1,15 |
0,15 |
0,2 |
|
ПК2-20-13-13 |
тип 3,5 мм (вилка) – тип 3,5 мм (вилка) |
|||||
|
ПК2-20-13P-13 |
тип 3,5 мм (розетка) – тип 3,5 мм (вилка) |
|||||
|
ПКН2-20-13РН-13 |
тип NMD 3,5 мм (розетка) – тип 3,5 мм (вилка) |
1,1 |
1,2 |
0,25 |
0,3 |
|
|
ПКН2-20-13РН-13Р |
NMD 3,5 мм (розетка) – тип 3,5 мм (розетка) |
|||||
|
Обозначение |
Соединитель |
Диапазон частот, ГГц |
Погрешность фазы, ° |
Мин. коэфф. отражения |
|---|---|---|---|---|
|
НК3-20-13 |
тип 3,5 мм (вилка) |
0…32 |
± 1,5 |
0,98 |
|
НК3-20-13Р |
тип 3,5 мм (розетка) |
|||
|
НХ3-20-13 |
тип 3,5 мм (вилка) |
|||
|
НХ3-20-13Р |
тип 3,5 мм (розетка) |
|
Обозначение |
Соединитель |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Pвх *, Вт, не более |
|---|---|---|---|---|
|
НС3-20-13 |
тип 3,5 мм (вилка) |
0…32 |
1,08
(1,06) |
1 ** |
|
НС3-20-13Р |
тип 3,5 мм (розетка) |
НКММ-05-05Р
|
Обозначение |
Соединитель |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Вносимые потери, дБ, не более (тип.) |
||
|---|---|---|---|---|---|---|
|
0…20 ГГц |
20…50ГГц |
0…20 ГГц |
20…50 ГГц |
|||
|
ПК2-50-05Р-05Р |
тип 2,4 мм (розетка) – тип 2,4 мм (розетка) |
0…50 |
1,1 |
1,2 |
0,2 |
0,3 |
|
ПК2-50-05-05 |
тип 2,4 мм (вилка) – тип 2,4 мм (вилка) |
|||||
|
ПК2-50-05P-05 |
тип 2,4 мм (розетка) – тип 2,4 мм (вилка) |
|||||
|
ПКН2-50-05РН-05 |
тип NMD 2,4 мм (розетка) – тип 2,4 мм (вилка) |
1,2 |
1,25 |
0,3 |
0,45 |
|
|
ПКН2-50-05РН-05Р |
NMD 2,4 мм (розетка) – тип 2,4 мм (розетка) |
|||||
|
Обозначение |
Соединитель |
Диапазон частот, ГГц |
Погрешность фазы, ° |
Мин. коэфф. отражения |
|---|---|---|---|---|
|
НК3-50-05Р |
тип 2,4 мм (розетка) |
|||
|
НХ3-50-05 |
тип 2,4 мм (вилка) |
|||
|
НХ3-50-05Р |
тип 2,4 мм (розетка) |
|
Обозначение |
Соединитель |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Pвх *, Вт, не более |
|---|---|---|---|---|
|
НС3-50-05 |
тип 2,4 мм (вилка) |
0…50 |
1,15
(1,12) |
0,5 ** |
|
НС3-50-05Р |
тип 2,4 мм (розетка) |
НКММ-14-14Р
| № | Обозначение | Описание | Кол-во, шт. |
|---|---|---|---|
| 1 | ПК2-40-14-14 | Переход коаксиальный тип 2,92 мм (вилка) – тип 2,92 мм (вилка) | 1 |
| 2 | ПК2-40-14Р-14Р | Переход коаксиальный тип 2,92 мм (розетка) – тип 2,92 мм (розетка) | 1 |
| 3 | ПК2-40-14Р-14 | Переход коаксиальный тип 2,92 мм (розетка) – тип 2,92 мм (вилка) | 1 |
| 4 | НК3-40-14 | Нагрузка короткого замыкания тип 2,92 мм (вилка) | 1 |
| 5 | НК3-40-14Р | Нагрузка короткого замыкания тип 2,92 мм (розетка) | 1 |
| 6 | НХ3-40-14 | Нагрузка холостого хода тип 2,92 мм (вилка) | 1 |
| 7 | НХ3-40-14Р | Нагрузка холостого хода тип 2,92 мм (розетка) | 1 |
| 8 | НС3-40-14 | Нагрузка согласованная тип 2,92 мм (вилка) | 2 |
| 9 | НС3-40-14Р | Нагрузка согласованная тип 2,92 мм (розетка) | 2 |
| 10 | ПКН2-40-05РН-14Р | Переход коаксиальный тип NMD 2,4 мм (розетка) – тип 2,92 мм (розетка) | 2 |
| 11 | ПКН2-40-05РН-14 | Переход коаксиальный тип NMD 2,4 мм (розетка) – тип 2,92 мм (вилка) | 2 |
| Прочие принадлежности | |||
| 12 | КТ-2 | Ключ тарированный для соединителей тип 2,4 мм; тип 2,92 мм; тип 3,5 мм; тип IX, вар. 3 | 1 |
| 13 | КП-1 | Ключ поддерживающий для соединителей тип 2,4 мм; тип 2,92 мм; тип 3,5 мм; тип IX, вар. 3 | 1 |
| 14 | Паспорт | 1 | |
| 15 | Цифровой носитель с характеристиками | 1 | |
| 16 | Футляр деревянный | 1 | |
НКММ-14
| № | Обозначение | Описание | Кол-во, шт. |
|---|---|---|---|
| 1 | НК3-40-14 | Нагрузка короткого замыкания тип 2,92 мм (вилка) | 1 |
| 2 | НХ3-40-14 | Нагрузка холостого хода тип 2,92 мм (вилка) | 1 |
| 3 | НС3-40-14 | Нагрузка согласованная тип 2,92 мм (вилка) | 1 |
| Прочие принадлежности | |||
| 14 | Паспорт | 1 | |
| 15 | Цифровой носитель с характеристиками | 1 | |
| 16 | Футляр деревянный | 1 | |
НКММ-14Р
| № | Обозначение | Описание | Кол-во, шт. |
|---|---|---|---|
| 1 | НК3-40-14Р | Нагрузка короткого замыкания тип 2,92 мм (розетка) | 1 |
| 2 | НХ3-40-14Р | Нагрузка холостого хода тип 2,92 мм (розетка) | 1 |
| 3 | НС3-40-14Р | Нагрузка согласованная тип 2,92 мм (розетка) | 1 |
| Прочие принадлежности | |||
| 14 | Паспорт | 1 | |
| 15 | Цифровой носитель с характеристиками | 1 | |
| 16 | Футляр деревянный | 1 | |
Наборы калибровочных мер коаксиальных для векторных анализаторов цепей
|
|
ПК2-18-01-01 – Переход коаксиальный тип III (вилка) – тип III (вилка) – 1 шт. |
|
|
ПК2-18-11-11 – Переход коаксиальный тип N (вилка) – тип N (вилка) – 1 шт. |
|
|
ПК2-18-01-01 – Переход коаксиальный тип III (вилка) – тип III (вилка) – 1 шт. |
|
|
ПК2-18-11-11 – Переход коаксиальный тип N (вилка) – тип N (вилка) – 1 |
|
|
ПК2-20-03-03 – Переход коаксиальный тип IX, вар. 3 (вилка) – тип IX, вар. 3 (вилка) – 1 шт. |
|
|
ПК2-20-13-13 – Переход коаксиальный тип 3,5 мм (вилка) – тип 3,5 мм (вилка) – 1 шт. |
|
|
ПК2-50-05-05 – Переход коаксиальный тип 2,4 мм (вилка) – тип 2,4 мм (вилка) – 1 шт. |
|
|
НК3-18-01 – Нагрузка короткого замыкания тип III (вилка) – 1 шт. |
|
|
НК3-18-11 – Нагрузка короткого замыкания тип N (вилка) – 1 шт. |
|
|
НК3-18-01Р – Нагрузка короткого замыкания тип III (розетка) – 1 шт. |
|
|
НК3-18-11Р – Нагрузка короткого замыкания тип N (розетка) – 1 шт. |
|
|
НК3-20-03 – Нагрузка короткого замыкания тип IX, вар.3 (вилка) – 1 шт. |
|
|
НК3-20-13 – Нагрузка короткого замыкания тип 3,5 мм (вилка) – 1 шт. |
|
|
НК3-20-03Р – Нагрузка короткого замыкания тип IX, вар.3 (розетка) – 1 шт. |
|
|
НК3-20-13Р – Нагрузка короткого замыкания тип 3,5 мм – 1 шт. |
|
|
НК3-50-05 – Нагрузка короткого замыкания тип 2,4 мм (вилка) – 1 шт. |
|
|
НК3-50-05Р – Нагрузка короткого замыкания тип 2,4 мм (розетка) – 1 шт. |
|
|
ПК2-40-14-14 - Переход коаксиальный тип 2,92 мм (вилка) – тип 2,92 мм (вилка) – 1 шт. |
|
|
НК3-40-14 - Нагрузка короткого замыкания тип 2,92 мм (вилка) – 1 шт. |
|
|
НК3-40-14 - Нагрузка короткого замыкания тип 2,92 мм (розетка) – 1 шт. |
Наборы калибровочных мер коаксиальных для векторных анализаторов цепей
|
Название Описание |
|
НКММ-01-01Р ПК2-18-01-01 – Переход коаксиальный тип III (вилка) – тип III (вилка) – 1 шт. |
|
Название Описание |
|
НКММ-11-11Р ПК2-18-11-11 – Переход коаксиальный тип N (вилка) – тип N (вилка) – 1 шт. |
|
Название Описание |
|
НКММ-01-01Р/А ПК2-18-01-01 – Переход коаксиальный тип III (вилка) – тип III (вилка) – 1 шт. |
|
Название Описание |
|
НКММ-11-11Р/А ПК2-18-11-11 – Переход коаксиальный тип N (вилка) – тип N (вилка) – 1 |
|
Название Описание |
|
НКММ-03-03Р ПК2-20-03-03 – Переход коаксиальный тип IX, вар. 3 (вилка) – тип IX, вар. 3 (вилка) – 1 шт. |
|
Название Описание |
|
НКММ-13-13Р ПК2-20-13-13 – Переход коаксиальный тип 3,5 мм (вилка) – тип 3,5 мм (вилка) – 1 шт. |
|
Название Описание |
|
НКММ-05-05Р ПК2-50-05-05 – Переход коаксиальный тип 2,4 мм (вилка) – тип 2,4 мм (вилка) – 1 шт. |
|
Название Описание |
|
НКММ-01 НК3-18-01 – Нагрузка короткого замыкания тип III (вилка) – 1 шт. |
|
Название Описание |
|
НКММ-11 НК3-18-11 – Нагрузка короткого замыкания тип N (вилка) – 1 шт. |
|
Название Описание |
|
НКММ-01Р НК3-18-01Р – Нагрузка короткого замыкания тип III (розетка) – 1 шт. |
|
Название Описание |
|
НКММ-11Р НК3-18-11Р – Нагрузка короткого замыкания тип N (розетка) – 1 шт. |
|
Название Описание |
|
НКММ-03 НК3-20-03 – Нагрузка короткого замыкания тип IX, вар.3 (вилка) – 1 шт. |
|
Название Описание |
|
НКММ-13 НК3-20-13 – Нагрузка короткого замыкания тип 3,5 мм (вилка) – 1 шт. |
|
Название Описание |
|
НКММ-03Р НК3-20-03Р – Нагрузка короткого замыкания тип IX, вар.3 (розетка) – 1 шт. |
|
Название Описание |
|
НКММ-13Р НК3-20-13Р – Нагрузка короткого замыкания тип 3,5 мм – 1 шт. |
|
Название Описание |
|
НКММ-05 НК3-50-05 – Нагрузка короткого замыкания тип 2,4 мм (вилка) – 1 шт. |
|
Название Описание |
|
НКММ-05Р НК3-50-05Р – Нагрузка короткого замыкания тип 2,4 мм (розетка) – 1 шт. |
|
Название Описание |
|
НКММ-14-14Р ПК2-40-14-14 - Переход коаксиальный тип 2,92 мм (вилка) – тип 2,92 мм (вилка) – 1 шт. |
|
Название Описание |
|
НКММ-14 НК3-40-14 - Нагрузка короткого замыкания тип 2,92 мм (вилка) – 1 шт. |
|
Название Описание |
|
НКММ-14P НК3-40-14 - Нагрузка короткого замыкания тип 2,92 мм (розетка) – 1 шт. |
Технические характеристики
| Наборы калибровочных мер коаксиальных для векторных анализаторов цепей |
848 КБ
30.08.2025
|
