Электронные калибраторы
— Автоопределение ориентации подключения
— Специализированная GaAs МИC с постоянными фазовыми соотношениями между мерами во всем диапазоне частот (Свидетельство № 2016630144)
— Устройство предлагается в различных соединительных трактах
— Управляется через интерфейс USB 2.0
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

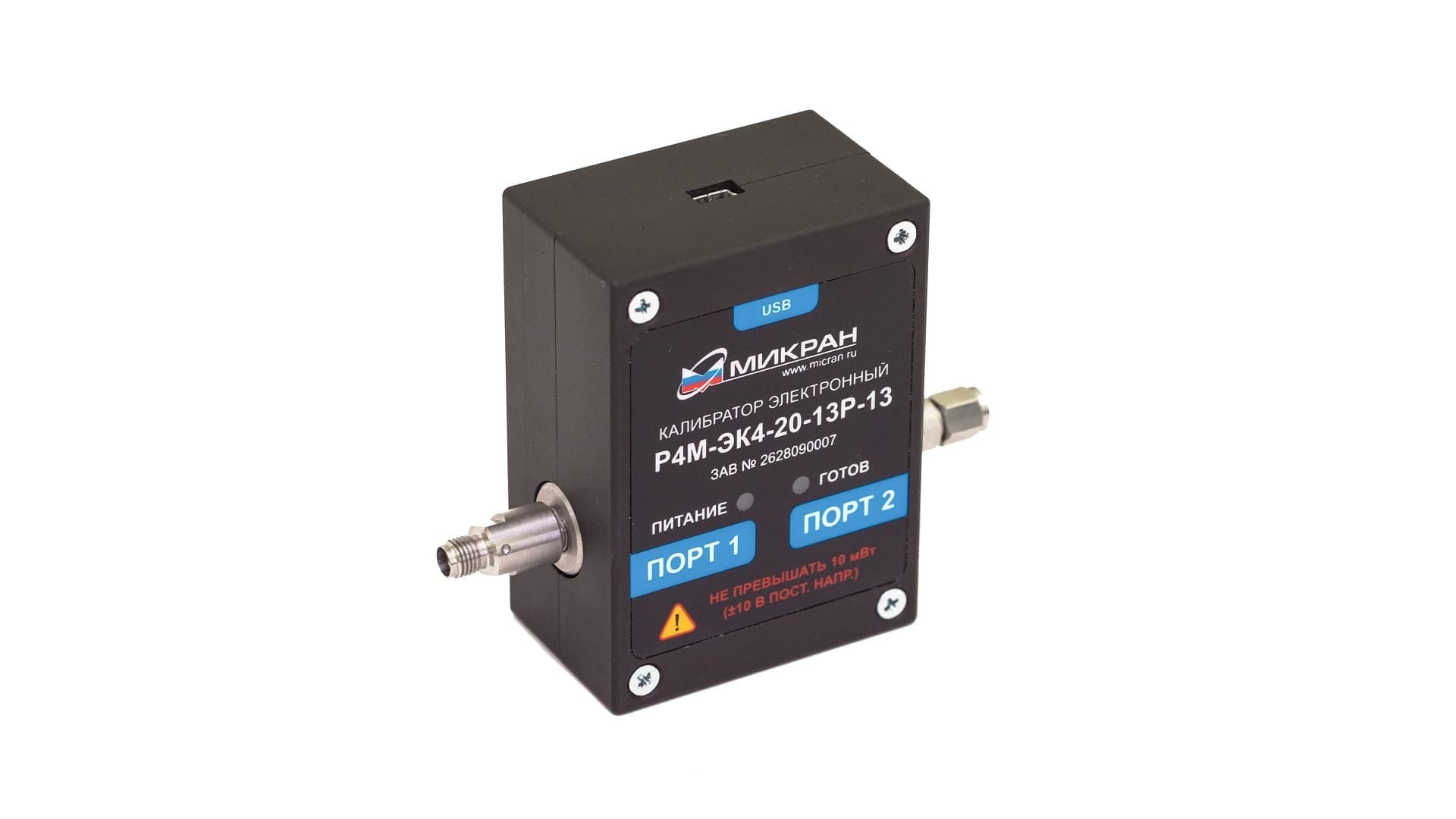

Электронные калибраторы Р4М-ЭК4 предназначены для автоматизации процесса калибровки векторных анализаторов цепей. Ключевая особенность Р4М-ЭК4 — интегральная схема электронно-переключаемых нагрузок производства НПФ «Микран». Для подключения к портам векторных анализаторов цепей электронный калибратор комплектуется дополнительными переходами с соединителями NMD с одной стороны и стандартными соединителями в тракте 2,4/1,04 мм, 2,92/1,27 мм, 3,5/1,52 мм или 7,0/3,04 мм с другой стороны
По сравнению с набором калибровочных мер электронный калибратор имеет преимущество за счет удобства работы и высокой скорости калибровки при сравнимых показателях погрешности. Также устройство меньше подвержено механическому износу и дольше сохраняет метрологические свойства.
Применение электронного калибратора способствует:
— снижению трудоемкости и длительности процесса
калибровки;
— уменьшению вероятности ошибок оператора;
— уменьшению износа калибровочных мер и кабельных сборок, портов анализатора.
Технические параметры
| Обозначение | Соединители | Диапазон рабочих частот, ГГц | Входное сопротивление (номинальное значение), Ом | Максимальный уровень входной мощности, дБм | Максимальное напряжение на входе, В, не более |
|---|---|---|---|---|---|
| Р4М-ЭК4-18А-01Р-01 | тип III (розетка) – тип III (вилка) | 0,01…18 | 50 | 10 | ±10 |
| Р4М-ЭК4-18А-01Р-01Р | тип III (розетка) – тип III (розетка) | ||||
| Р4М-ЭК4-18А-01-01 | тип III (вилка) – тип III (вилка) | ||||
| Р4М-ЭК4-18А-11Р-11 | тип N (розетка) – тип N (вилка) | ||||
| Р4М-ЭК4-18А-11Р-11Р | тип N (розетка) – тип N (розетка) | ||||
| Р4М-ЭК4-18А-11-11 | тип N (вилка) – тип N (вилка) | ||||
| Р4М-ЭК4-20-03-03 | тип IX, вар. 3 (вилка) – тип IX, вар. 3 (вилка) | 0,01…26,5 | |||
| Р4М-ЭК4-20-03Р-03 | тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка) | ||||
| Р4М-ЭК4-20-03Р-03Р | тип IX, вар. 3 (розетка) – тип IX, вар. 3 (розетка) | ||||
| Р4М-ЭК4-20-13-13 | тип 3,5 мм (вилка) – тип 3,5 мм (вилка) | ||||
| Р4М-ЭК4-20-13Р-13 | тип 3,5 мм (розетка) – тип 3,5 мм (вилка) | ||||
| Р4М-ЭК4-20-13Р-13Р | тип 3,5 мм (розетка) – тип 3,5 мм (розетка) | ||||
| Р4М-ЭК5-40-14-14 | тип 2,92 мм (вилка) – тип 2,92 мм (вилка) | 0,01…40 | |||
| Р4М-ЭК5-40-14Р-14 | тип 2,92 мм (розетка) – тип 2,92 мм (вилка) | ||||
| Р4М-ЭК5-40-14Р-14Р | тип 2,92 мм (розетка) – тип 2,92 мм (розетка) | ||||
| Р4М-ЭК5-50-05-05 | тип 2,4 мм (вилка) – тип 2,4 мм (вилка) | 0,01…50 | |||
| Р4М-ЭК5-50-05Р-05 | тип 2,4 мм (розетка) – тип 2,4 мм (вилка) | ||||
| Р4М-ЭК5-50-05Р-05Р | тип 2,4 мм (розетка) – тип 2,4 мм (розетка) |
Электронные калибраторы серии Р4М-ЭК4
|
|
Электронный калибратор, 0,01…18 ГГц, соединитель 1 – тип III (розетка), соединитель 2 – тип III (вилка) |
|
|
Электронный калибратор, 0,01…18 ГГц, соединитель 1 – тип III (розетка), соединитель 2 – тип III (розетка) |
|
|
Электронный калибратор, 0,01…18 ГГц, соединитель 1 – тип III (вилка), соединитель 2 – тип III (вилка) |
|
|
Электронный калибратор, 0,01…18 ГГц, соединитель 1 – тип N (розетка), соединитель 2 – тип N (вилка) |
|
|
Электронный калибратор, 0,01…18 ГГц, соединитель 1 – тип N (розетка), соединитель 2 – тип N (розетка) |
|
|
Электронный калибратор, 0,01…18 ГГц, соединитель 1 – тип N (вилка), соединитель 2 – тип N (вилка) |
|
|
Электронный калибратор, 0,01…26,5 ГГц, соединитель 1 – тип IX, вар. 3 (вилка), соединитель 2 – тип IX, вар. 3 (вилка) |
|
|
Электронный калибратор, 0,01…26,5 ГГц, соединитель 1 – тип IX, вар. 3 (розетка), соединитель 2 – тип IX, вар. 3 (вилка) |
|
|
Электронный калибратор, 0,01…26,5 ГГц, соединитель 1 – тип IX, вар. 3 (розетка), соединитель 2 – тип IX, вар. 3 (розетка) |
|
|
Электронный калибратор, 0,01…26,5 ГГц, соединитель 1 – тип 3,5 мм (вилка), соединитель 2 – тип 3,5 мм (вилка) |
|
|
Электронный калибратор, 0,01…26,5 ГГц, соединитель 1 – тип 3,5 мм (розетка), соединитель 2 – тип 3,5 мм (вилка) |
|
|
Электронный калибратор, 0,01…26,5 ГГц, соединитель 1 – тип 3,5 мм (розетка), соединитель 2 – тип 3,5 мм (розетка) |
|
|
Электронный калибратор, 0,01…40 ГГц, соединитель 1 – тип 2,92 (вилка), соединитель 2 – тип 2,92 (вилка) |
|
|
Электронный калибратор, 0,01…40 ГГц, соединитель 1 – тип 2,92 (розетка), соединитель 2 – тип 2,92 (вилка) |
|
|
Электронный калибратор, 0,01…40 ГГц, соединитель 1 – тип 2,92 (розетка), соединитель 2 – тип 2,92 (розетка) |
|
|
Электронный калибратор, 0,01…50 ГГц, соединитель 1 – тип 2,4 (вилка), соединитель 2 – тип 2,4 (вилка) |
|
|
Электронный калибратор, 0,01…50 ГГц, соединитель 1 – тип 2,4 (розетка), соединитель 2 – тип 2,4 (вилка) |
|
|
Электронный калибратор, 0,01…50 ГГц, соединитель 1 – тип 2,4 (розетка), соединитель 2 – тип 2,4 (розетка) |
Электронные калибраторы серии Р4М-ЭК4
|
Название Описание |
|
Р4М-ЭК4-18А-01Р-01 Электронный калибратор, 0,01…18 ГГц, соединитель 1 – тип III (розетка), соединитель 2 – тип III (вилка) |
|
Название Описание |
|
Р4М-ЭК4-18А-01Р-01Р Электронный калибратор, 0,01…18 ГГц, соединитель 1 – тип III (розетка), соединитель 2 – тип III (розетка) |
|
Название Описание |
|
Р4М-ЭК4-18А-01-01 Электронный калибратор, 0,01…18 ГГц, соединитель 1 – тип III (вилка), соединитель 2 – тип III (вилка) |
|
Название Описание |
|
Р4М-ЭК4-18А-11Р-11 Электронный калибратор, 0,01…18 ГГц, соединитель 1 – тип N (розетка), соединитель 2 – тип N (вилка) |
|
Название Описание |
|
Р4М-ЭК4-18А-11Р-11Р Электронный калибратор, 0,01…18 ГГц, соединитель 1 – тип N (розетка), соединитель 2 – тип N (розетка) |
|
Название Описание |
|
Р4М-ЭК4-18А-11-11 Электронный калибратор, 0,01…18 ГГц, соединитель 1 – тип N (вилка), соединитель 2 – тип N (вилка) |
|
Название Описание |
|
Р4М-ЭК4-20-03-03 Электронный калибратор, 0,01…26,5 ГГц, соединитель 1 – тип IX, вар. 3 (вилка), соединитель 2 – тип IX, вар. 3 (вилка) |
|
Название Описание |
|
Р4М-ЭК4-20-03Р-03 Электронный калибратор, 0,01…26,5 ГГц, соединитель 1 – тип IX, вар. 3 (розетка), соединитель 2 – тип IX, вар. 3 (вилка) |
|
Название Описание |
|
Р4М-ЭК4-20-03Р-03Р Электронный калибратор, 0,01…26,5 ГГц, соединитель 1 – тип IX, вар. 3 (розетка), соединитель 2 – тип IX, вар. 3 (розетка) |
|
Название Описание |
|
Р4М-ЭК4-20-13-13 Электронный калибратор, 0,01…26,5 ГГц, соединитель 1 – тип 3,5 мм (вилка), соединитель 2 – тип 3,5 мм (вилка) |
|
Название Описание |
|
Р4М-ЭК4-20-13Р-13 Электронный калибратор, 0,01…26,5 ГГц, соединитель 1 – тип 3,5 мм (розетка), соединитель 2 – тип 3,5 мм (вилка) |
|
Название Описание |
|
Р4М-ЭК4-20-13Р-13P Электронный калибратор, 0,01…26,5 ГГц, соединитель 1 – тип 3,5 мм (розетка), соединитель 2 – тип 3,5 мм (розетка) |
|
Название Описание |
|
Р4М-ЭК5-40-14-14 Электронный калибратор, 0,01…40 ГГц, соединитель 1 – тип 2,92 (вилка), соединитель 2 – тип 2,92 (вилка) |
|
Название Описание |
|
Р4М-ЭК5-40-14Р-14 Электронный калибратор, 0,01…40 ГГц, соединитель 1 – тип 2,92 (розетка), соединитель 2 – тип 2,92 (вилка) |
|
Название Описание |
|
Р4М-ЭК5-40-14Р-14Р Электронный калибратор, 0,01…40 ГГц, соединитель 1 – тип 2,92 (розетка), соединитель 2 – тип 2,92 (розетка) |
|
Название Описание |
|
Р4М-ЭК5-50-05-05 Электронный калибратор, 0,01…50 ГГц, соединитель 1 – тип 2,4 (вилка), соединитель 2 – тип 2,4 (вилка) |
|
Название Описание |
|
Р4М-ЭК5-50-05Р-05 Электронный калибратор, 0,01…50 ГГц, соединитель 1 – тип 2,4 (розетка), соединитель 2 – тип 2,4 (вилка) |
|
Название Описание |
|
Р4М-ЭК5-50-05Р-05Р Электронный калибратор, 0,01…50 ГГц, соединитель 1 – тип 2,4 (розетка), соединитель 2 – тип 2,4 (розетка) |
