Синтезатор частот ECC15K

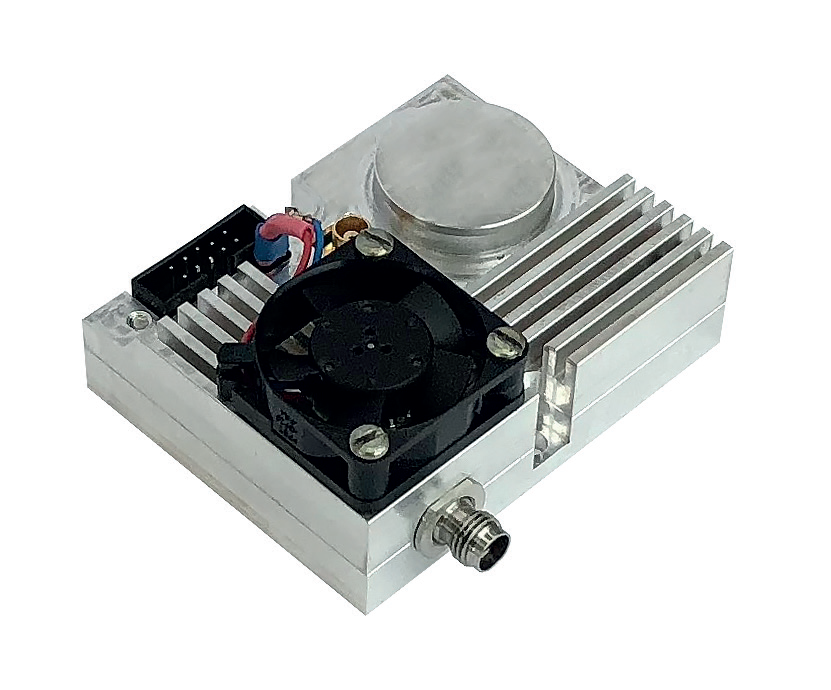

Уникальный ультракомпактный, экономичный встраиваемый сверхширокополосный синтезатор частот с высокой фазовой стабильностью и разрешением по частоте. ECC15K обладает оптимальным набором функций для встраивания в систему:
— минимизация фазовых шумов на дальних отстройках
— коаксиальный выход в тракте 3,5 мм без фильтрации гармоник
— программируемый двунаправленный коаксиальный порт опорного источника в тракте MCX для подачи или снятия сигнала опорной частоты
— встроенный микроконтроллер с поддержкой интерфейсов USB и SPI и выделенными линиями цифровой синхронизации
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
ECC15K идеально подходит для встраивания в сложные системы, где предъявляются повышенные требования к энергопотреблению и габаритам узлов (SWaP). При этом ECC15K является безусловной альтернативой существующим на рынке решениям, так как обладает выдающимися электрическими характеристиками, достигаемыми другими производителями только с помощью дорогих и сложных систем синтеза частоты с изощренными техническими решениями.
В ECC15K использованы новые и уникальные технические решения, защищенные патентами, позволяющие по-новому взглянуть на синтез частот.
В частности, использован нестандартный подход к ФАПЧ в виде «автосмещающейся» петли (по аналогии с традиционными малошумящими офсетными схемами), исключающей применение дорогого и «прожорливого» DDS. Накопленный опыт в термостатированных кварцевых генераторах MOXO-100 позволил реализовать компактный, экономичный и, одновременно, ультрамалошумящий внутренний опорный источник.
ECC15K обладает оптимальным набором функций для встраивания в систему:
— коаксиальный выход в тракте 3,5 мм без фильтрации гармоник;
— программируемый двунаправленный коаксиальный порт опорного источника в тракте MCX для подачи или снятия сигнала опорной частоты;
— встроенный микроконтроллер с поддержкой интерфейсов USB и SPI и выделенными линиями
цифровой синхронизации.
Фазовые шумы
Технические характеристики
| Параметр | Значение |
|---|---|
| Выходная частота, МГц | 10...15000 |
| Шаг перестройки частоты, Гц | 0,005 |
| Мощность сигнала, дБм, не менее | 5 |
| Уровень гармоник, дБн, не более | -10 |
| Уровень субгармонических составляющих, дБн, не более | -50 |
| Уровень негармонических составляющих, дБн, не более | -50 |
| Относительная погрешность установки частоты, 10-7 | 5 |
| Относительный диапазон захвата внешней опорной частоты, 10-6 |
± 1 |
| Частота внешнего опорного генератора, МГц | 1...100 с шагом 1 |
| Мощность внешнего опорного генератора, дБм | 0...10 |
| Выход внутреннего опорного генератора, МГц | 1, 5, 10, 25, 50 |
| Мощность сигнала опорного генератора, дБм, не менее | -6 |
Уровень СПМ ФШ на частоте 10 ГГц, дБн/Гц на отстройке:100 Гц |
-90 -115 -125 -125 -120 |
| Сопротивление порта опорного генератора, Ом | 50 |
| Относительное изменение частоты за счет старения, 10-7 в год после 30 дней непрерывной работы |
± 5 |
| Напряжение питания, с вентилятором / без вентилятора, В | 5...5,5 / 5...8 |
| Потребляемая мощность, Вт | 5,5 |
| Скорость передачи данных по SPI, Мбит/с, не менее | 10 |
|
Логические уровни цифровых сигналов «0»/«1», В |
0/3,3 |
| Система команд управления USB и SPI | SCPI |
| Время готовности без учета прогрева опорного генератора, с | 6 |
Типы соединителей:выходы СВЧ |
3,5 мм, розетка IDC2-10 MCX, розетка |
|
Диапазон рабочих температур, с вентилятором / с контактным охлаждением, °С |
-10...+70 / -40...+70 |
| Температура хранения, °С | -40...+80 |
| Влажность воздуха, %, не более | 90 без конденсации |
| Атмосферное давление, мм рт. ст. | 350...1000 |
| Вибрация в диапазоне частот 20...500 Гц, g | 30 |
| Удары (полусинус 10 мс), g | 30 |
| Средняя наработка на отказ, с вентилятором / с контактным охлаждением, ч | 8000 / 20000 |
| Габаритные размеры, с вентилятором / с контактным охлаждением, мм | 58 × 53 × 25 / 58 × 53 ×16 |
| Масса, г, не более | 95 |
