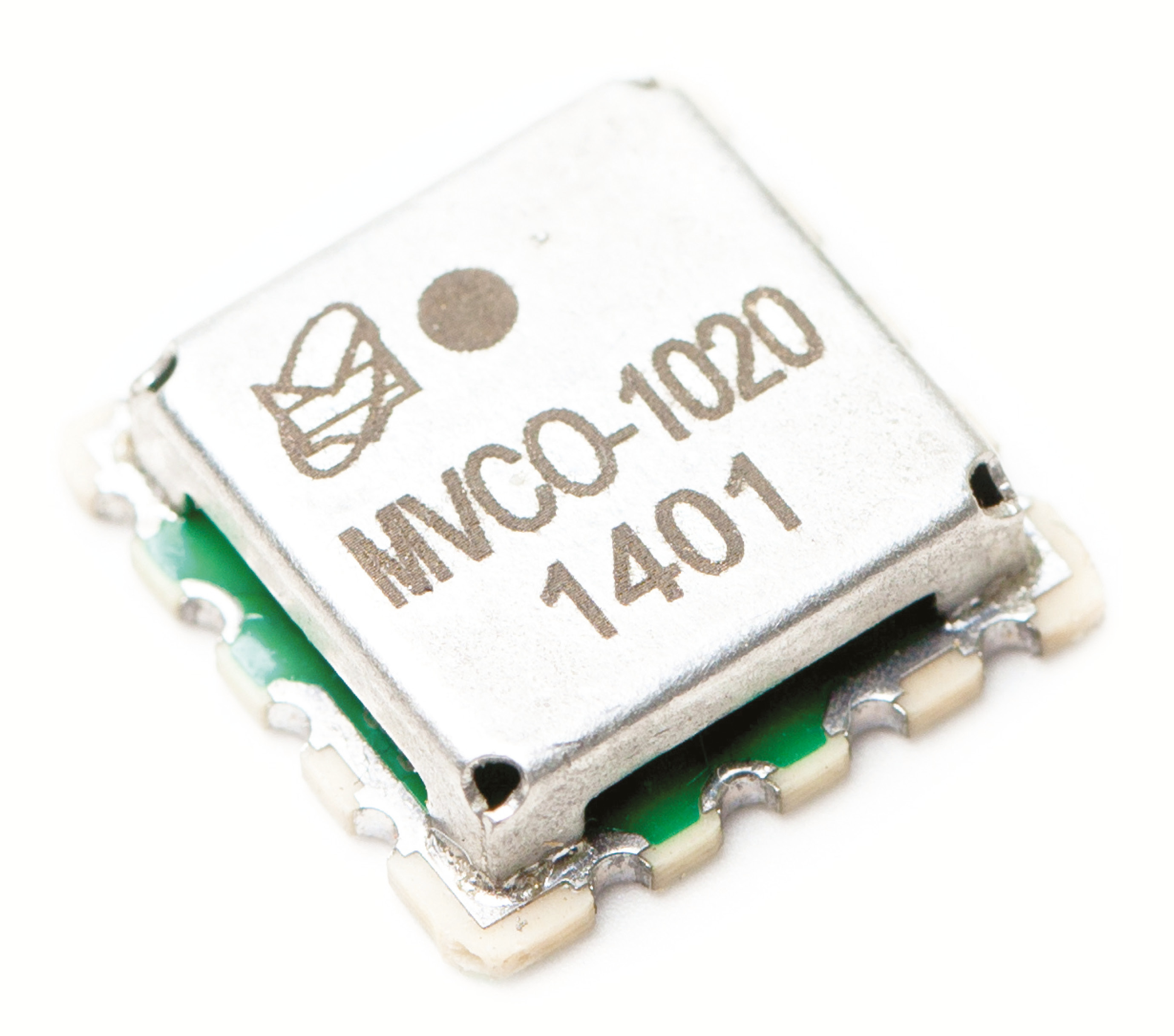

Генераторы, управляемые напряжением MVCO-1020, MVCO-1530, MVCO-3060

— Малые габариты

— Низкий уровень фазовых шумов

— Высокая линейность характеристик

— Совместимость по посадочному месту с зарубежными аналогами

— Поверхностный монтаж

Отправить запрос
В избранное
arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

MVCO-1020, MVCO-1530, MVCO-3060 — октавные генераторы, предназначенные для генерации сигнала гигагерцового диапазона частот с последующей стабилизацией ФАПЧ. Генераторы могут использоваться в измерительной, связной и радиолокационной технике. Тщательно проработанная конструкция позволяет обеспечить высокую повторяемость параметров, надежность и низкую стоимость при массовом производстве.

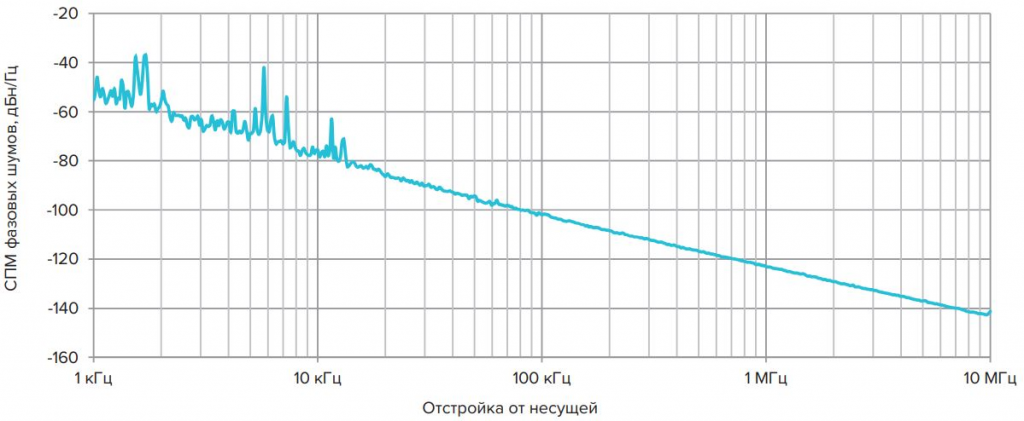

Фазовые шумы MVCO-1020

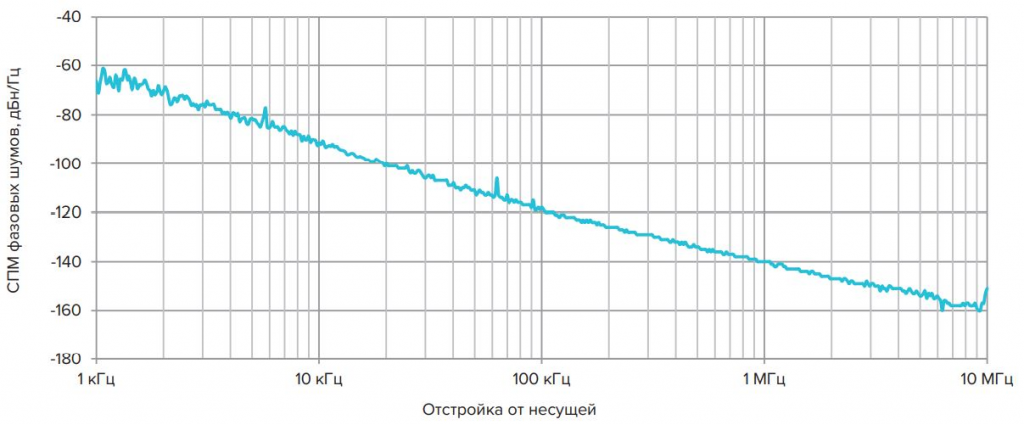

Фазовые шумы MVCO-1530

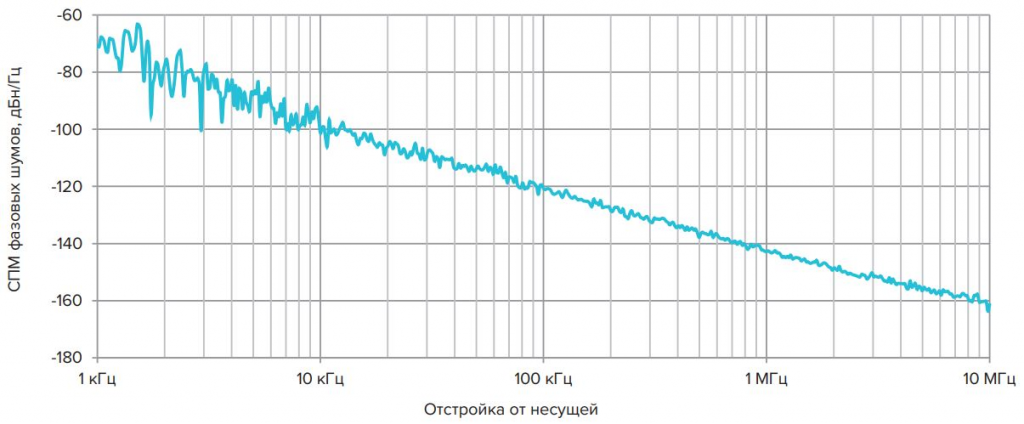

Фазовые шумы MVCO-3060


Технические характеристики

 Модель MVCO-1020  MVCO-1530  MVCO-3060
 Выходная частота, ГГц 1…2 1,5…3 3…6
 Фазовый шум на отстройке от несущей 100 кГц, дБн/Гц −122…−113 −112 -98
 Мощность на нагрузке 50 Ом, дБм 0...6 −2…7 −2…7
 Уровень второй гармоники, дБн −32…−13 −11 −9
 Напряжение управления, В 0…20 0…17 0,5…17
 Крутизна регулировочной характеристики, МГц/В 30…130 50…200 80…350
 Сопротивление нагрузки, Ом 50 50 50
 Ёмкость входа управления частотой, пФ 100 100 100
 Чувствительность к изменению напряжения питания, МГц/В ± 0,5 ± 10 ± 17
 Чувствительность к изменению нагрузки*, МГц ±12 ±12 ±12
 Рабочая температура, °С −40…85 −40…85 −40…85
 Изменение частоты в рабочем диапазоне температур, МГц ±18 ± 20 ± 40
 Изменение выходной мощности в рабочем диапазоне температур, дБ 1,5 1,5 1,5
 Напряжение питания, В 4,8…5,2 4,8…5,2 4,8…5,2
 Ток потребления, мА  20...40 20...35 30...47

* КСВН нагрузки 2,0
