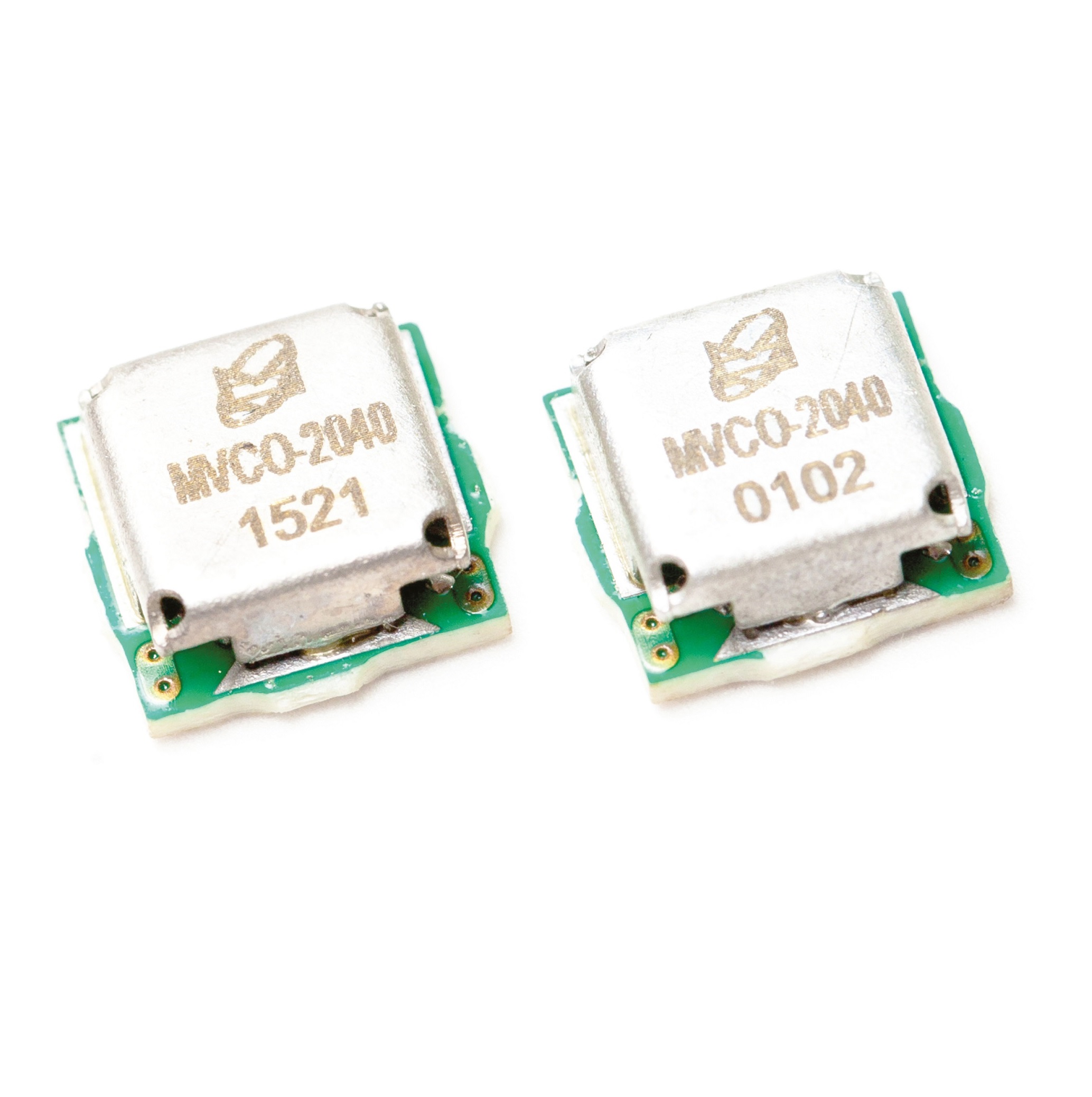

Генератор, управляемый напряжением MVCO-2040

— Малые габариты

— Низкий уровень фазовых шумов

— Высокая линейность характеристик

— Совместимость по посадочному месту с зарубежными аналогами

— Поверхностный монтаж

Отправить запрос
В избранное
arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

MVCO-2040-SF — октавный генератор, предназначенный для генерации сигнала гигагерцового диапазона частот с последующей стабилизацией ФАПЧ. MVCO-2040-SF могут использоваться в измерительной, связной и радиолокационной технике. Тщательно проработанная конструкция позволяет обеспечить высокую повторяемость параметров, надежность и низкую стоимость при массовом производстве.

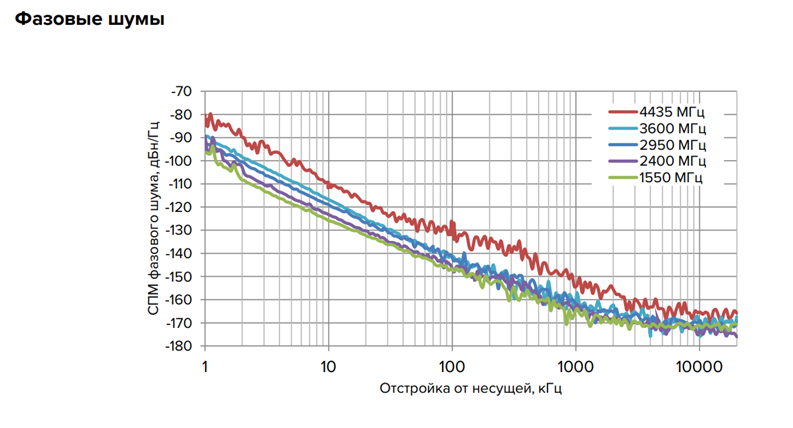

image 5.jpg

Технические характеристики

 Параметр Значение
 Выходная частота, ГГц       2...4
 Фазовый шум на отстройке от несущей 100 кГц, в диапазоне 2...4 ГГц, дБн/Гц      −112…−106
 Уровень второй гармоники, дБн      −15
 Напряжение управления, В      0…20
 Крутизна регулировочной характеристики, МГц/В      50…450
 Выходная мощность, дБм      0…5
 Сопротивление нагрузки, Ом      50
 Ёмкость входа управления частотой, пФ      50
 Чувствительность к изменению напряжения питания, МГц/В      ±1,5
 Чувствительность к изменению нагрузки*, МГц      ±15
 Рабочая температура, °С      −40…85
 Изменение частоты в рабочем диапазоне температур, МГц      ±20
 Изменение выходной мощности в рабочем диапазоне температур, дБ      ±1,5
 Напряжение питания, В      5
 Ток потребления, мА      20...40

* |S11| нагрузки −10 дБ, arg(S11) нагрузки 0…360°
