Усилители средней мощности
— Диапазон частот 2..18 ГГц
— Замена усилителя без изменения габаритных и присоединительных размеров
— Коаксиальные переходы тракта 3,5 мм в качестве разъемов
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
АО «НПФ «Микран» расширяет линейку выпускаемой продукции широкополосными усилителями средней мощности, работающими в диапазоне от 2 до 18 ГГц. В качестве СВЧ-разъёмов использованы коаксиальные переходы тракта 3,5 мм.
Усилители средней мощности предназначены для установки в качестве буферных усилителей для обеспечения необходимой мощности сигнала по входу оконечных каскадов передающих систем, умножителей частоты, смесителей приемников и передатчиков.

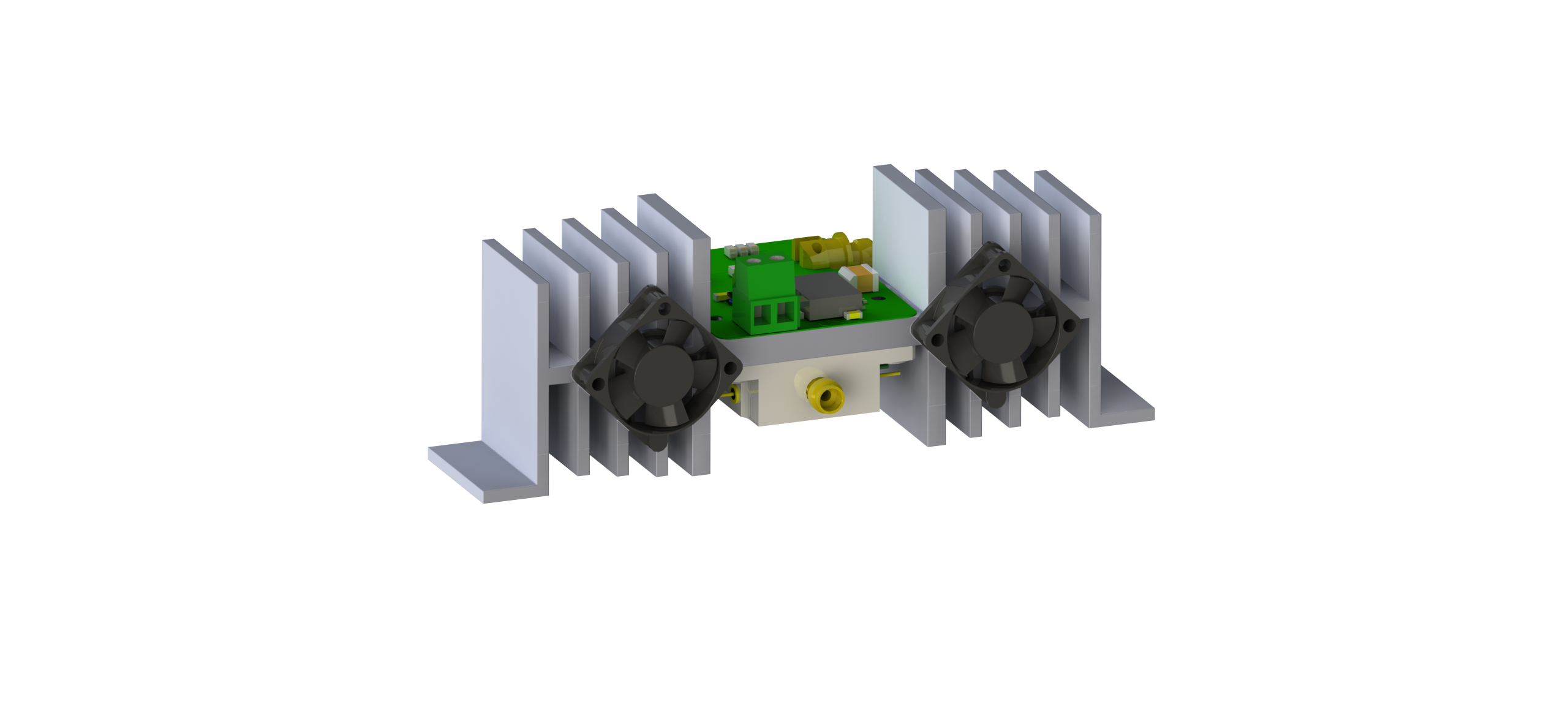

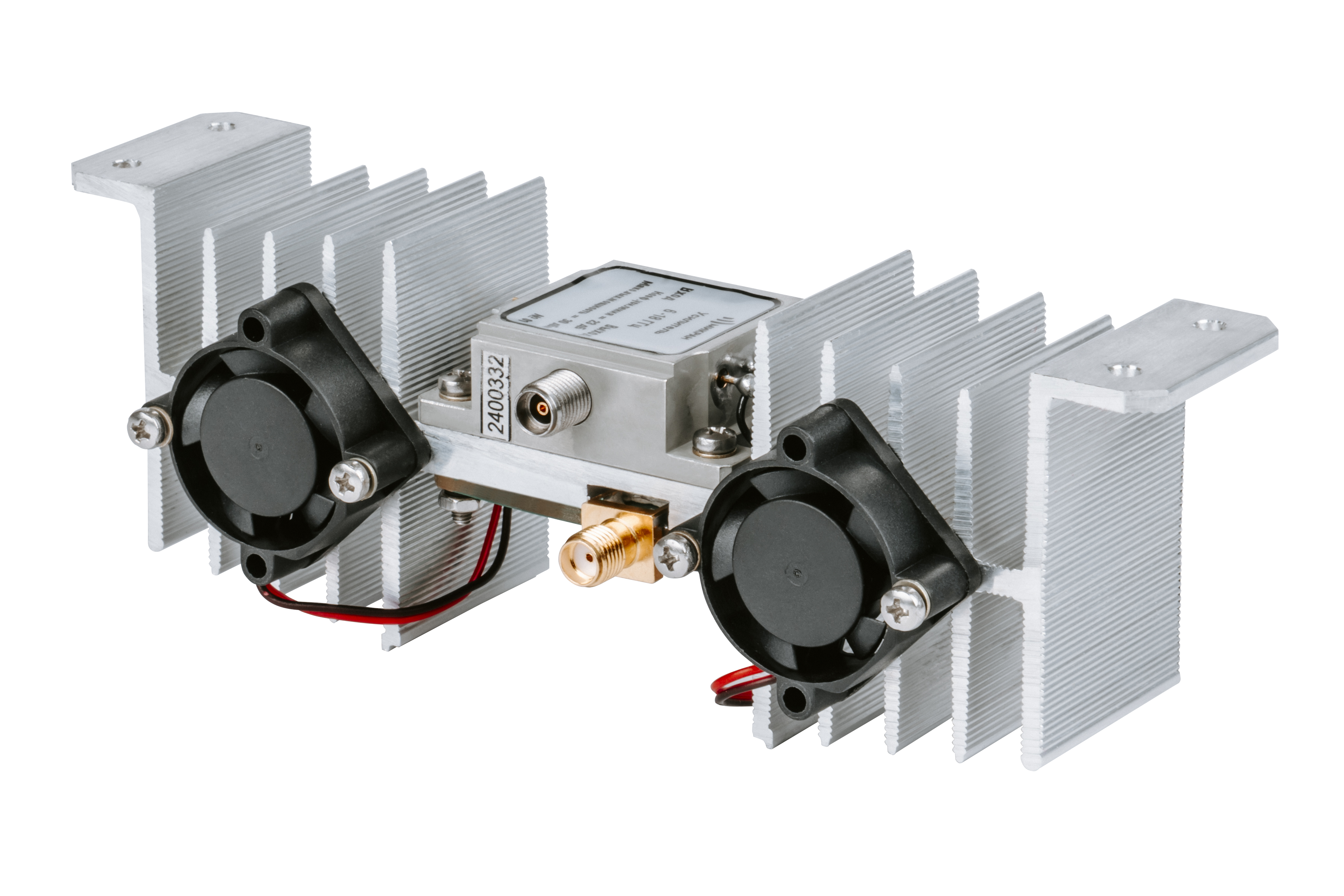

Усилители имеют модульное исполнение и состоят из блока усилителя, платы питания и коммутации, радиатора, системы обдува. Такой подход позволяет гибко подходить к решению поставленных задач и подбирать конфигурацию под конкретные запросы заказчика. Предлагаемое исполнение позволяет использовать их как отдельно, так и в составе сложных систем. Благодаря универсальному корпусу блока замена усилителя может производиться без изменения габаритных и присоединительных разъемов.
Технические параметры
|
MAPW-020120 |
MAPW-060180 |
MAPW-080120 |
|
|---|---|---|---|
| Диапазон рабочих частот, ГГц | 2,2...12 | 6...18 | 8...12 |
| Коэффициент усиления по мощности, дБ | >21 | >23 | >24 |
|
Неравномерность коэффициента усиления в рабочем диапазоне частот, дБ |
<3 |
<4 |
<3 |
| КСВН входа, не более |
2 |
2 |
2 |
| Pвых, дБм | >26 | >29 | >29 |
| Максимальная выходная мощность, дБм |
>30 |
>30 |
>33 |
| Номинальное напряжение питания, В | 12...16 | ||
Для приобретения усилителей необходимо отправить заявку на e-mail: amp@micran.ru. В письме следует указать:
- Реквизиты вашей организации;
- Наименование усилителей;
- Количество.
