В тракте 2,4/1,042 мм

— Типичное значение КСВН 1,15 (0...50 ГГц)

— Типичное значение вносимых потерь 0,12 дБ (0...50 ГГц)

— Высокая стабильность параметров при минимум 5000 циклах соединений

— Экранное затухание >90 дБ

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

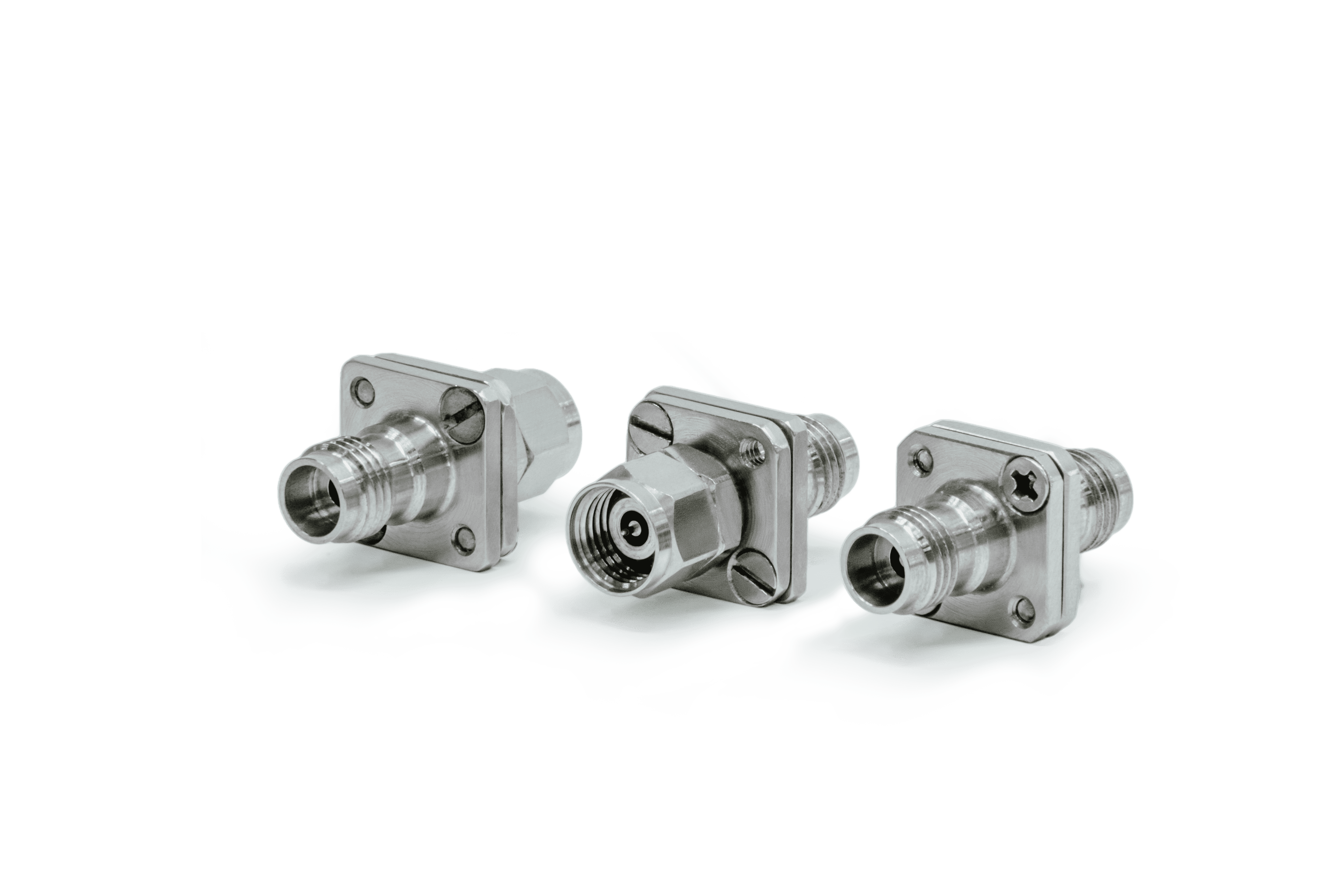

Коаксиальные переходы приборного класса в тракте 2,4/1,042 мм предназначены для использования с измерительным оборудованием в диапазоне рабочих частот от 0 до 50 ГГц. Переходы изготавливаются в исполнениях «вилка-вилка», «розетка-розетка» и «розетка-вилка». Корпуса и гайки переходов изготовлены из нержавеющей стали. Центральные проводники изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 5 000 циклах соединений в диапазоне рабочих температур от −60 до +85 °C. Экранное затухание составляет не менее 90 дБ. По индивидуальному заказу возможна поставка переходов с максимальной рабочей температурой до +110 °C. Серии переходов ПК2 и ПК2А различаются только габаритными размерами.

Технические параметры


Обозначение Соединители

Частотный
диапазон,
ГГц

КСВН, не более
(тип.)

Вносимые
потери, дБ,
не более (тип.)

0…20 ГГц

20…50 ГГц

0…20 ГГц

20…50 ГГц
ПК2-50-05Р-05Р Тип 2,4 мм (розетка) – тип 2,4 мм (розетка)

0…50

1,1
(1,08)

1,2
(1,15)

0,2
(0,08)

0,3
(0,12)

ПК2-50-05-05 Тип 2,4 мм (вилка) – тип 2,4 мм (вилка)
ПК2-50-05Р-05 Тип 2,4 мм (розетка) – тип 2,4 мм (вилка)
ПК2А-50-05Р-05Р Тип 2,4 мм (розетка) – тип 2,4 мм (розетка)
ПК2А-50-05-05  Тип 2,4 мм (вилка) – тип 2,4 мм (вилка)
ПК2А-50-05Р-05  Тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

Пожалуйста, выберите комплектацию товара

Переходы коаксиальные в тракте 2,4/1,042 мм

Переход коаксиальный в тракте 2,4/1,042, 0..50 ГГц, соединитель 1 – Тип 2,4 мм (розетка), соединитель 2 – Тип 2,4 мм (розетка)

Переход коаксиальный в тракте 2,4/1,042, 0..50 ГГц, соединитель 1 – Тип 2,4 мм (вилка), соединитель 2 – Тип 2,4 мм (вилка)

Переход коаксиальный в тракте 2,4/1,042, 0..50 ГГц, соединитель 1 – Тип 2,4 мм (розетка), соединитель 2 – Тип 2,4 мм (вилка)

Переход коаксиальный в тракте 2,4/1,042, 0..50 ГГц, соединитель 1 – Тип 2,4 мм (розетка), соединитель 2 – Тип 2,4 мм (розетка)

Переход коаксиальный в тракте 2,4/1,042, 0..50 ГГц, соединитель 1 – Тип 2,4 мм (вилка), соединитель 2 – Тип 2,4 мм (вилка)

Переход коаксиальный в тракте 2,4/1,042, 0..50 ГГц, соединитель 1 – Тип 2,4 мм (розетка), соединитель 2 – Тип 2,4 мм (вилка)

Переходы коаксиальные в тракте 2,4/1,042 мм

Название

Описание

ПК2-50-05Р-05Р

Переход коаксиальный в тракте 2,4/1,042, 0..50 ГГц, соединитель 1 – Тип 2,4 мм (розетка), соединитель 2 – Тип 2,4 мм (розетка)

Название

Описание

ПК2-50-05-05

Переход коаксиальный в тракте 2,4/1,042, 0..50 ГГц, соединитель 1 – Тип 2,4 мм (вилка), соединитель 2 – Тип 2,4 мм (вилка)

Название

Описание

ПК2-50-05Р-05

Переход коаксиальный в тракте 2,4/1,042, 0..50 ГГц, соединитель 1 – Тип 2,4 мм (розетка), соединитель 2 – Тип 2,4 мм (вилка)

Название

Описание

ПК2А-50-05Р-05Р

Переход коаксиальный в тракте 2,4/1,042, 0..50 ГГц, соединитель 1 – Тип 2,4 мм (розетка), соединитель 2 – Тип 2,4 мм (розетка)

Название

Описание

ПК2А-50-05-05

Переход коаксиальный в тракте 2,4/1,042, 0..50 ГГц, соединитель 1 – Тип 2,4 мм (вилка), соединитель 2 – Тип 2,4 мм (вилка)

Название

Описание

ПК2А-50-05Р-05

Переход коаксиальный в тракте 2,4/1,042, 0..50 ГГц, соединитель 1 – Тип 2,4 мм (розетка), соединитель 2 – Тип 2,4 мм (вилка)

Технические характеристики

Переходы коаксиальные в тракте 2,4-1,042 мм
