Между трактами 2,92/1,27 мм и 2,4/1,042 мм

— Типичное значение КСВН 1,08 (0...40 ГГц)

— Типичное значение вносимых потерь 0,15 дБ (0...40 ГГц)

— Высокая стабильность параметров при минимум 5000 циклах соединений

— Экранное затухание > 100 дБ

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

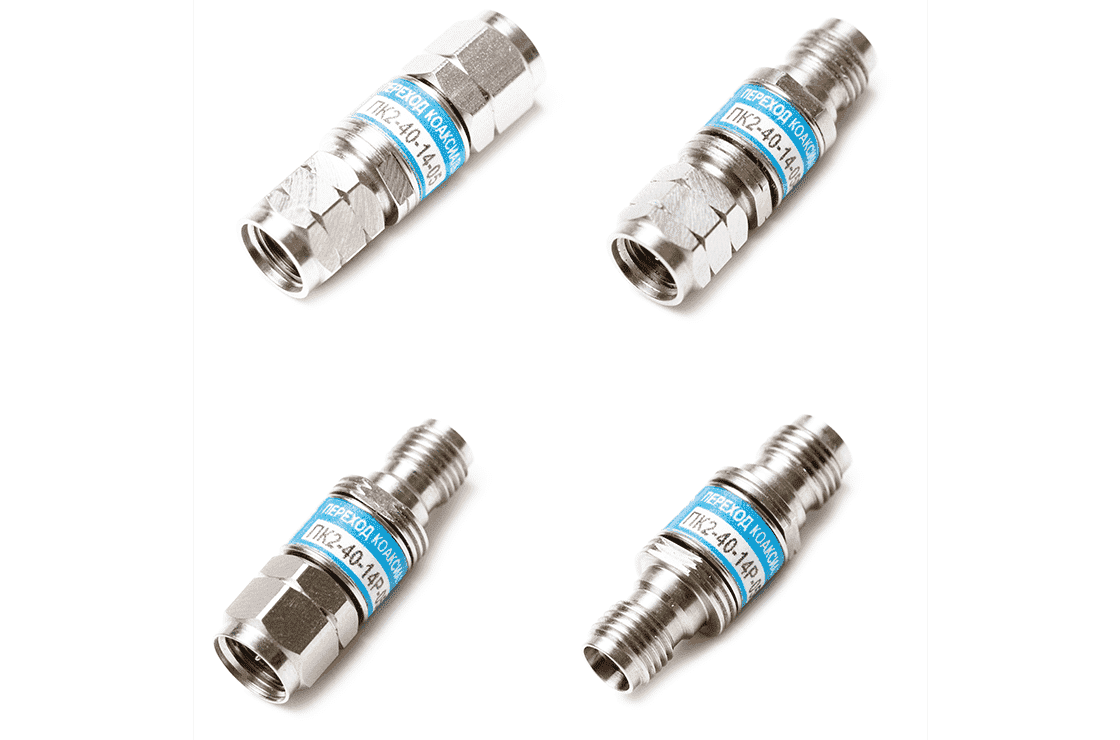

Коаксиальные переходы данной серии предназначены для соединения СВЧ-устройств в тракте 2,92/1,27 мм с устройствами в тракте 2,4/1,042 мм. Переходы изготавливаются в исполнениях «вилка-вилка», «розетка-розетка» и «розетка-вилка». Переходы имеют минимальные вносимые потери и отражение в диапазоне рабочих частот от 0 до 40 ГГц. Корпуса и гайки переходов изготовлены из нержавеющей стали. Центральные проводники изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 5 000 циклах соединений в диапазоне рабочих температур от −60 до +110 °C. Экранное затухание составляет не менее 100 дБ.

Технические параметры

Обозначение Соединители

Частотный
диапазон,
ГГц

КСВН, не более
(тип.)

Вносимые потери,
дБ, не более (тип.)

0…20 ГГц   20…40 ГГц  0…20 ГГц 20…40 ГГц
ПК2-40-14Р-05Р Тип 2,92 мм (розетка) – тип 2,4 мм (розетка)

0…40

1,1
(1,05)

1,15
(1,08)

0,2
(0,1)

0,3
(0,15)

ПК2-40-14-05 Тип 2,92 мм (вилка) – тип 2,4 мм (вилка)
ПК2-40-14Р-05 Тип 2,92 мм (розетка) – тип 2,4 мм (вилка)
ПК2-40-14-05Р   Тип 2,92 мм (вилка) – тип 2,4 мм (розетка)

Пожалуйста, выберите комплектацию товара

Переходы коаксиальные между трактами 2,92/1,27 мм и 2,4/1,042 мм

Переход коаксиальный между трактами 2,92/1,27 мм и 2,4/1,042 мм,
0..40 ГГц, соединитель 1 – Тип 2,92 мм (розетка), соединитель 2 – Тип 2,4 мм (розетка)

Переход коаксиальный между трактами 2,92/1,27 мм и 2,4/1,042 мм,
0..40 ГГц, соединитель 1 – Тип 2,92 мм (вилка), соединитель 2 – Тип 2,4 мм (вилка)

Переход коаксиальный между трактами 2,92/1,27 мм и 2,4/1,042 мм,
0..40 ГГц, соединитель 1 – Тип 2,92 мм (розетка), соединитель 2 – Тип 2,4 мм (вилка)

Переход коаксиальный между трактами 2,92/1,27 мм и 2,4/1,042 мм,
0..40 ГГц, соединитель 1 – Тип 2,92 мм (вилка), соединитель 2 – Тип 2,4 мм (розетка)

Переходы коаксиальные между трактами 2,92/1,27 мм и 2,4/1,042 мм

Название

Описание

ПК2-40-14Р-05Р

Переход коаксиальный между трактами 2,92/1,27 мм и 2,4/1,042 мм,
0..40 ГГц, соединитель 1 – Тип 2,92 мм (розетка), соединитель 2 – Тип 2,4 мм (розетка)

Название

Описание

ПК2-40-14-05

Переход коаксиальный между трактами 2,92/1,27 мм и 2,4/1,042 мм,
0..40 ГГц, соединитель 1 – Тип 2,92 мм (вилка), соединитель 2 – Тип 2,4 мм (вилка)

Название

Описание

ПК2-40-14Р-05

Переход коаксиальный между трактами 2,92/1,27 мм и 2,4/1,042 мм,
0..40 ГГц, соединитель 1 – Тип 2,92 мм (розетка), соединитель 2 – Тип 2,4 мм (вилка)

Название

Описание

ПК2-40-14-05Р

Переход коаксиальный между трактами 2,92/1,27 мм и 2,4/1,042 мм,
0..40 ГГц, соединитель 1 – Тип 2,92 мм (вилка), соединитель 2 – Тип 2,4 мм (розетка)
