В тракте 3,5/1,52 мм

— Типичное значение КСВН 1,08 (0...32 ГГц)

— Типичное значение вносимых потерь 0,18 дБ (0...32 ГГц)

— Высокая стабильность параметров при минимум 5000 циклах соединений

— Экранное затухание > 100 дБ

Отправить запрос
В избранное
arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

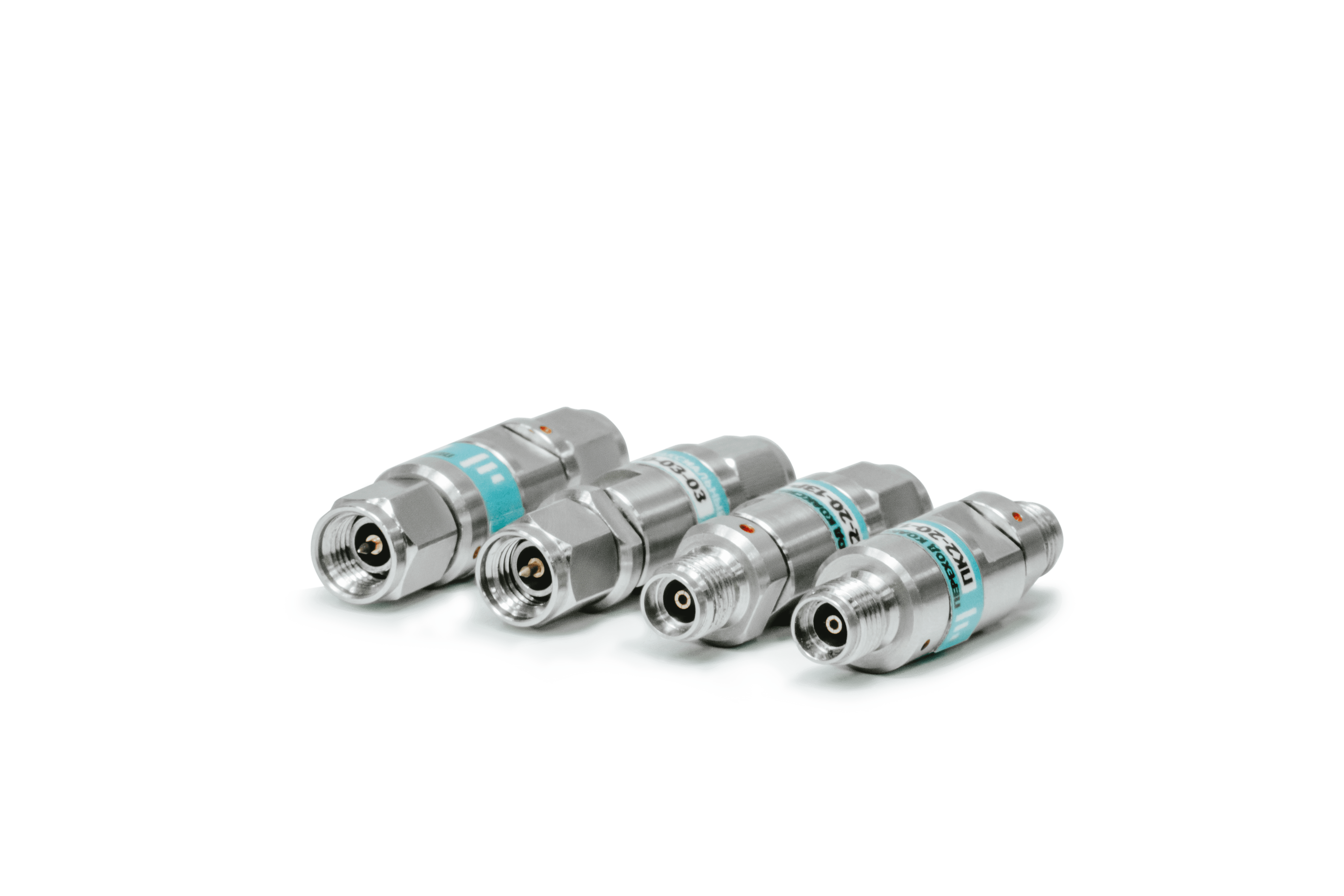

Коаксиальные переходы приборного класса в тракте 3,5/1,52 мм предназначены для использования с измерительным оборудованием. Переходы изготавливаются в исполнениях «вилка-вилка», «розетка-розетка» и «розетка-вилка» с дюймовой, либо метрической резьбой. Переходы данной серии имеют минимальные вносимые потери и отражение в диапазоне рабочих частот от 0 до 32 ГГц. Корпуса и гайки переходов изготовлены из нержавеющей стали. Центральные проводники изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 5 000 циклах соединений в диапазоне рабочих температур от −60 до +85 °C. Экранное затухание составляет не менее 100 дБ. По индивидуальному заказу возможна поставка переходов с максимальной рабочей температурой до +110 °C.

Технические параметры


Обозначение Соединители

Частотный
диапазон,
ГГц

КСВН, не более
(тип.)

Вносимые
потери, дБ,
не более (тип.)

0…20 ГГц

20…32 ГГц

0…20 ГГц

20…32 ГГц

ПК2-20-03Р-03Р  Тип IX, вар. 3 (розетка) – тип IX, вар. 3 (розетка)

0…32



1,1
(1,05)



1,15
(1,08)



0,15
(0,13)



0,2
(0,18)


ПК2-20-03Р-13Р  Тип IX, вар. 3 (розетка) – тип 3,5 мм (розетка)
ПК2-20-13Р-13Р  Тип 3,5 мм (розетка) – тип 3,5 мм (розетка)
ПК2-20-03-03  Тип IX, вар. 3 (вилка) – тип IX, вар. 3 (вилка)
ПК2-20-03-13  Тип IX, вар. 3 (вилка) – тип 3,5 мм (вилка)
ПК2-20-13-13

Тип 3,5 мм (вилка) – тип 3,5 мм (вилка)

ПК2-20-03P-03  Тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)
ПК2-20-03P-13 Тип IX, вар. 3 (розетка) – тип 3,5 мм (вилка)
ПК2-20-13P-03  Тип 3,5 мм (розетка) – тип IX, вар. 3 (вилка)
ПК2-20-13P-13  Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)

Пожалуйста, выберите комплектацию товара

Переходы коаксиальные в тракте 3,5/1,52 мм

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип IX, вар. 3 (розетка)

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип 3,5 мм (розетка)

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 3,5 мм (розетка)

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (вилка), соединитель 2 – Тип IX, вар. 3 (вилка)

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (вилка), соединитель 2 – Тип 3,5 мм (вилка)

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (вилка), соединитель 2 – Тип 3,5 мм (вилка)

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип IX, вар. 3 (вилка)

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип 3,5 мм (вилка)

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип IX, вар. 3 (вилка)

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 3,5 мм (вилка)

Переходы коаксиальные в тракте 3,5/1,52 мм

Название

Описание

ПК2-20-03Р-03Р

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип IX, вар. 3 (розетка)

Название

Описание

ПК2-20-03Р-13Р

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип 3,5 мм (розетка)

Название

Описание

ПК2-20-13Р-13Р

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 3,5 мм (розетка)

Название

Описание

ПК2-20-03-03

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (вилка), соединитель 2 – Тип IX, вар. 3 (вилка)

Название

Описание

ПК2-20-03-13

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (вилка), соединитель 2 – Тип 3,5 мм (вилка)

Название

Описание

ПК2-20-13-13

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (вилка), соединитель 2 – Тип 3,5 мм (вилка)

Название

Описание

ПК2А-20-03Р-03

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип IX, вар. 3 (вилка)

Название

Описание

ПК2А-20-03Р-13

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип 3,5 мм (вилка)

Название

Описание

ПК2А-20-13Р-03

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип IX, вар. 3 (вилка)

Название

Описание

ПК2А-20-13Р-13

Переход коаксиальный в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 3,5 мм (вилка)
Отправить запрос

Технические характеристики

Переходы коаксиальные в тракте 3,5-1,52 мм
