Между трактами 7,0/3,04 мм и 2,4/1,042 мм
— Типичное значение КСВН 1,08 (0...18 ГГц)
— Типичное значение вносимых потерь 0,12 дБ (0...18 ГГц)
— Высокая стабильность параметров при минимум 2000 циклах соединений
— Экранное затухание > 100 дБ
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

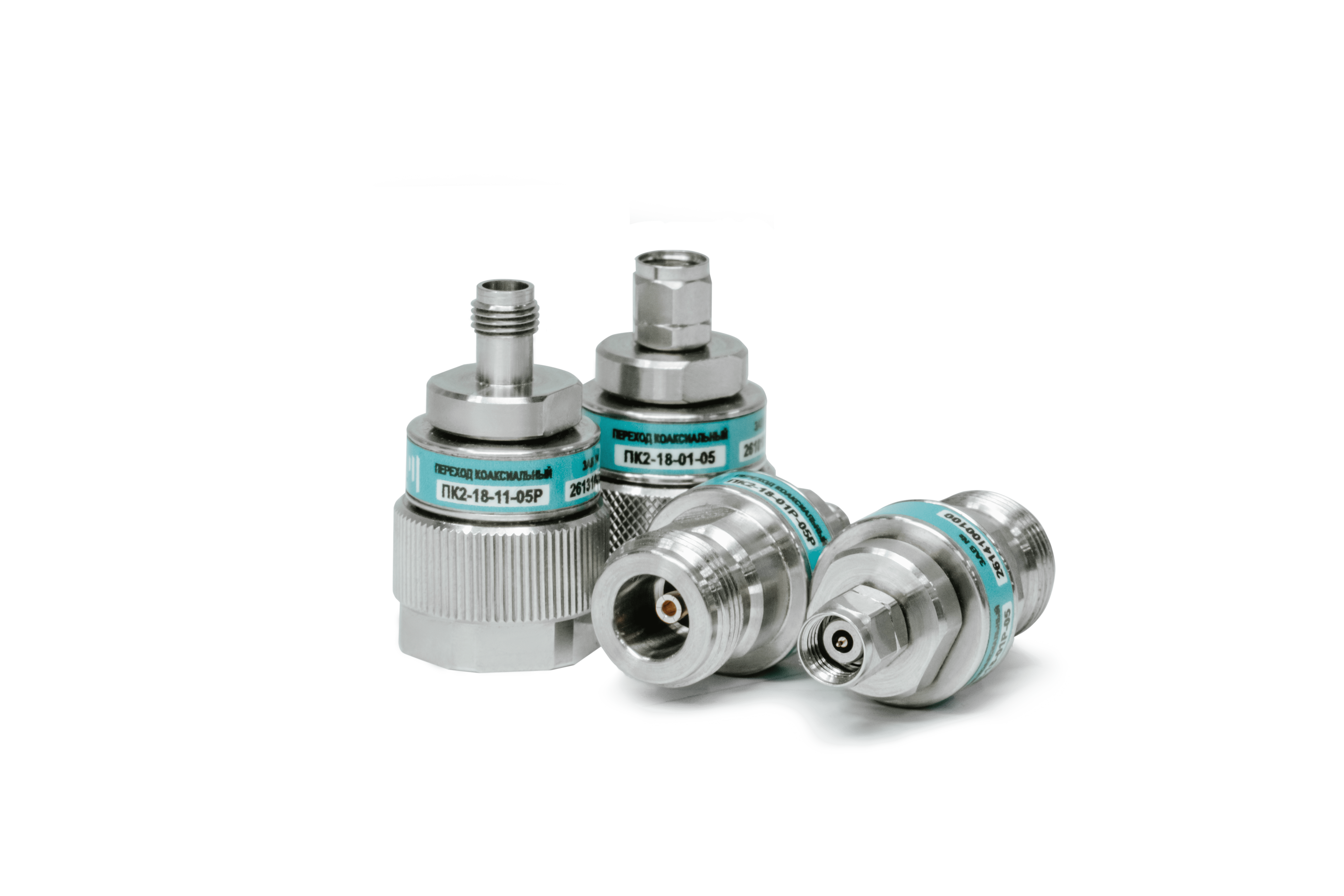

Коаксиальные переходы данной серии предназначены для соединения СВЧ-устройств в тракте 7,0/3,04 мм с устройствами в тракте 2,4/1,042 мм и работают в диапазоне частот от 0 до 18 ГГц. Переходы изготавливаются в исполнениях «вилка-вилка», «розетка-розетка» и «розетка-вилка» с дюймовой, либо метрической резьбой со стороны тракта 7,0/3,04 мм. Корпуса и гайки переходов изготовлены из нержавеющей стали. Центральные проводники изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 2 000 циклах соединений. Экранное затухание составляет не менее 100 дБ. Переходы серии ПК2-18 работают в диапазоне температур от −60 до +85 °C, а переходы серии ПК2А-18 от −60 до +110 °C.
Технические параметры переходов коаксиальных серии ПК2-18
| Обозначение | Соединители |
Частотный |
КСВН, не более |
Вносимые |
||
|
0…12 ГГц |
12…18 ГГц |
0…12 ГГц |
12…18 ГГц |
|||
| ПК2-18-01Р-05Р | Тип III (розетка) – тип 2,4 мм (розетка) |
0…18 |
1,12 |
1,15 |
0,25 |
0,3 |
| ПК2-18-11Р-05Р | Тип N (розетка) – тип 2,4 мм (розетка) | |||||
| ПК2-18-01-05 | Тип III (вилка) – тип 2,4 мм (вилка) | |||||
| ПК2-18-11-05 | Тип N (вилка) – тип 2,4 мм (вилка) | |||||
| ПК2-18-01Р-05 | Тип III (розетка) – тип 2,4 мм (вилка) | |||||
| ПК2-18-11Р-05 | Тип N (розетка) – тип 2,4 мм (вилка) | |||||
| ПК2-18-01-05Р | Тип III (вилка) – тип 2,4 мм (розетка) | |||||
| ПК2-18-11-05Р | Тип N (вилка) – тип 2,4 мм (розетка) | |||||
Технические параметры переходов коаксиальных серии ПК2А-18
| Обозначение | Соединители |
Частотный
|
КСВН, не более
|
Вносимые
|
|
|
0…12 ГГц |
12…18 ГГц |
0…18 ГГц |
|||
| ПК2А-18-01Р-05Р | Тип III (розетка) – тип 2,4 мм (розетка) |
0…18 |
1,1 |
1,12 |
0,2 |
| ПК2А-18-11Р-05Р | Тип N (розетка) – тип 2,4 мм (розетка) | ||||
| ПК2А-18-01-05 | Тип III (вилка) – тип 2,4 мм (вилка) | ||||
| ПК2А-18-11-05 | Тип N (вилка) – тип 2,4 мм (вилка) | ||||
| ПК2А-18-01Р-05 | Тип III (розетка) – тип 2,4 мм (вилка) | ||||
| ПК2А-18-11Р-05 | Тип N (розетка) – тип 2,4 мм (вилка) | ||||
| ПК2А-18-01-05Р | Тип III (вилка) – тип 2,4 мм (розетка) | ||||
| ПК2А-18-11-05Р | Тип N (вилка) – тип 2,4 мм (розетка) | ||||
Переходы коаксиальные между трактами 7,0/3,04 и 2,4/1,042 мм
|
|
Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип 2,4 мм (розетка) |
|
|
Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип 2,4 мм (розетка) |
|
|
Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип 2,4 мм (вилка) |
|
|
Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип N (вилка), соединитель 2 – Тип 2,4 мм (вилка) |
|
|
Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип 2,4 мм (вилка) |
|
|
Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип 2,4 мм (вилка) |
|
|
Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип 2,4 мм (розетка) |
|
|
Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип N (вилка), соединитель 2 – Тип 2,4 мм (розетка) |
Переходы коаксиальные между трактами 7,0/3,04 и 2,4/1,042 мм
|
Название Описание |
|
ПК2А-18-01Р-05Р Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип 2,4 мм (розетка) |
|
Название Описание |
|
ПК2А-18-11Р-05Р Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип 2,4 мм (розетка) |
|
Название Описание |
|
ПК2А-18-01-05 Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип 2,4 мм (вилка) |
|
Название Описание |
|
ПК2А-18-11-05 Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип N (вилка), соединитель 2 – Тип 2,4 мм (вилка) |
|
Название Описание |
|
ПК2А-18-01Р-05 Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип 2,4 мм (вилка) |
|
Название Описание |
|
ПК2А-18-11Р-05 Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип 2,4 мм (вилка) |
|
Название Описание |
|
ПК2А-18-01-05Р Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип 2,4 мм (розетка) |
|
Название Описание |
|
ПК2А-18-11-05Р Переход коаксиальный между трактами 7/3,04 и 2,4/1,042, 0..18 ГГц, соединитель 1 – Тип N (вилка), соединитель 2 – Тип 2,4 мм (розетка) |
Технические характеристики
| Переходы коаксиальные между трактами 7,0-3,04 и 2,4-1,042 мм |
