Между трактами 7,0/3,04 мм и 3,5/1,52 мм

— Типичное значение КСВН 1,08 (0...18 ГГц)

— Типичное значение вносимых потерь 0,1 дБ (0...18 ГГц)

— Высокая стабильность параметров при минимум 5000 циклах соединений

— Экранное затухание > 100 дБ

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

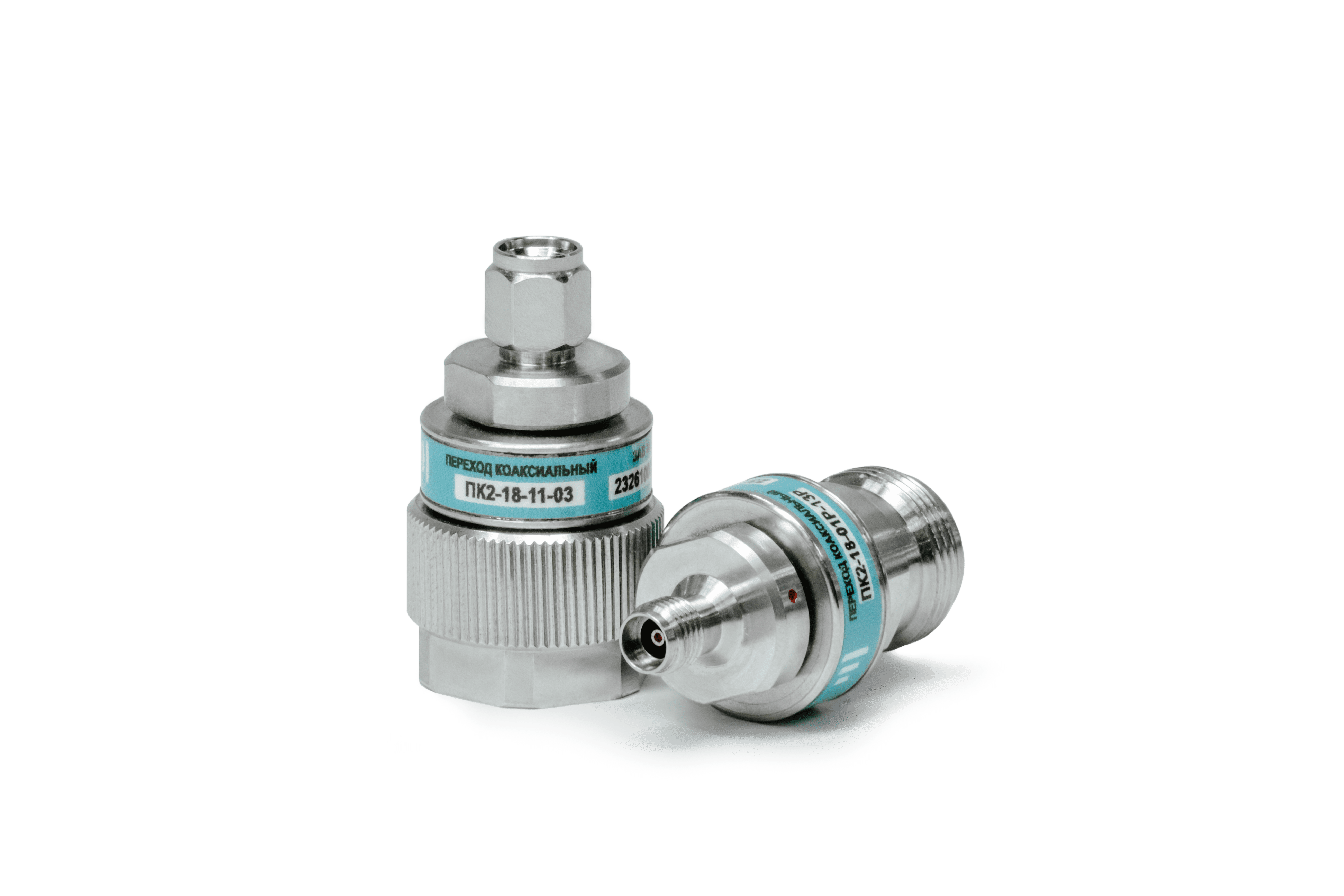

Коаксиальные переходы данной серии предназначены для соединения СВЧ-устройств в тракте 7,0/3,04 мм с устройствами в тракте 3,5/1,52 мм и работают в диапазоне частот от 0 до 18 ГГц. Переходы изготавливаются с соединителями «вилка-вилка», «розетка-розетка» и «розетка-вилка» с дюймовой, либо метрической резьбой. Корпуса и гайки изготовлены из нержавеющей стали. Центральные проводники изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 5 000 циклах соединений в диапазоне рабочих температур от −60 до +85 °C. Экранное затухание составляет не менее 100 дБ. По индивидуальному заказу возможна поставка переходов с максимальной рабочей температурой до +110 °C.


Технические параметры


Обозначение
Соединители

Частотный
диапазон,
ГГц

КСВН, не более (тип.)

Вносимые
потери, дБ,
не более
(тип.)

0…12 ГГц

12…18 ГГц

ПК2-18-01Р-03Р Тип III (розетка) – тип IX, вар. 3 (розетка)

0…18



1,07
(1,05)

1,1
(1,08)

0,15
(0,1)

ПК2-18-01Р-13Р  Тип III (розетка) – тип 3,5 мм (розетка)
ПК2-18-11Р-03Р Тип N (розетка) – тип IX, вар. 3 (розетка)
ПК2-18-11Р-13Р  Тип N (розетка) – тип 3,5 мм (розетка)
ПК2-18-01-03  Тип III (вилка) – тип IX, вар. 3 (вилка)
ПК2-18-11-03 Тип N (вилка) – тип IX, вар. 3 (вилка)
ПК2-18-11-13 Тип N (вилка) – тип 3,5 мм (вилка)
ПК2-18-01-13  Тип III (вилка) – тип 3,5 мм (вилка)
ПК2-18-01Р-03  Тип III (розетка) – тип IX, вар. 3 (вилка)
ПК2-18-01Р-13  Тип III (розетка) – тип 3,5 мм (вилка)
ПК2-18-11Р-03  Тип N (розетка) – тип IX, вар. 3 (вилка)
ПК2-18-11Р-13  Тип N (розетка) – тип 3,5 мм (вилка)
ПК2-18-01-03Р Тип III (вилка) – тип IX, вар. 3 (розетка)
ПК2-18-01-13Р Тип III (вилка) – тип 3,5 мм (розетка)
ПК2-18-11-03Р  Тип N (вилка) – тип IX, вар. 3 (розетка)
ПК2-18-11-13Р  Тип N (вилка) – тип 3,5 мм (розетка)

Пожалуйста, выберите комплектацию товара

Переходы коаксиальные между трактами 7,0/3,04 и 3,5/1,52 мм

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип IX вар.3 (розетка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип 3,5 мм (розетка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип IX вар.3 (розетка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип 3,5 мм (розетка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип IX вар.3 (вилка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (вилка), соединитель 2 – Тип IX вар.3 (вилка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (вилка), соединитель 2 – Тип 3,5 мм (вилка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип 3,5 мм (вилка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип IX вар.3 (вилка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип 3,5 мм (вилка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип IX вар.3 (вилка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип 3,5 мм (вилка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип IX вар.3 (розетка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип 3,5 мм (розетка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (вилка), соединитель 2 – Тип IX вар.3 (розетка)

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (вилка), соединитель 2 – Тип 3,5 мм (розетка)

Переходы коаксиальные между трактами 7,0/3,04 и 3,5/1,52 мм

Название

Описание

ПК2-18-01Р-03Р

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип IX вар.3 (розетка)

Название

Описание

ПК2-18-01Р-13Р

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип 3,5 мм (розетка)

Название

Описание

ПК2-18-11Р-03Р

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип IX вар.3 (розетка)

Название

Описание

ПК2-18-11Р-13Р

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип 3,5 мм (розетка)

Название

Описание

ПК2-18-01-03

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип IX вар.3 (вилка)

Название

Описание

ПК2-18-11-03

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (вилка), соединитель 2 – Тип IX вар.3 (вилка)

Название

Описание

ПК2-18-11-13

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (вилка), соединитель 2 – Тип 3,5 мм (вилка)

Название

Описание

ПК2-18-01-13

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип 3,5 мм (вилка)

Название

Описание

ПК2-18-01Р-03

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип IX вар.3 (вилка)

Название

Описание

ПК2-18-01Р-13

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип 3,5 мм (вилка)

Название

Описание

ПК2-18-11Р-03

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип IX вар.3 (вилка)

Название

Описание

ПК2-18-11Р-13

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип 3,5 мм (вилка)

Название

Описание

ПК2-18-01-03Р

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип IX вар.3 (розетка)

Название

Описание

ПК2-18-01-13Р

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип 3,5 мм (розетка)

Название

Описание

ПК2-18-11-03Р

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (вилка), соединитель 2 – Тип IX вар.3 (розетка)

Название

Описание

ПК2-18-11-13Р

Переход коаксиальный между трактами 7/3,04 и 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип N (вилка), соединитель 2 – Тип 3,5 мм (розетка)
