Между трактами 3,5/1,52 мм и 2,4/1,042 мм

— Типичное значение КСВН 1,1 (0...32 ГГц)

— Типичное значение вносимых потерь 0,15 дБ (0...32 ГГц)

— Высокая стабильность параметров при минимум 2000 циклах соединений

— Экранное затухание > 90дБ

Отправить запрос
В избранное
arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

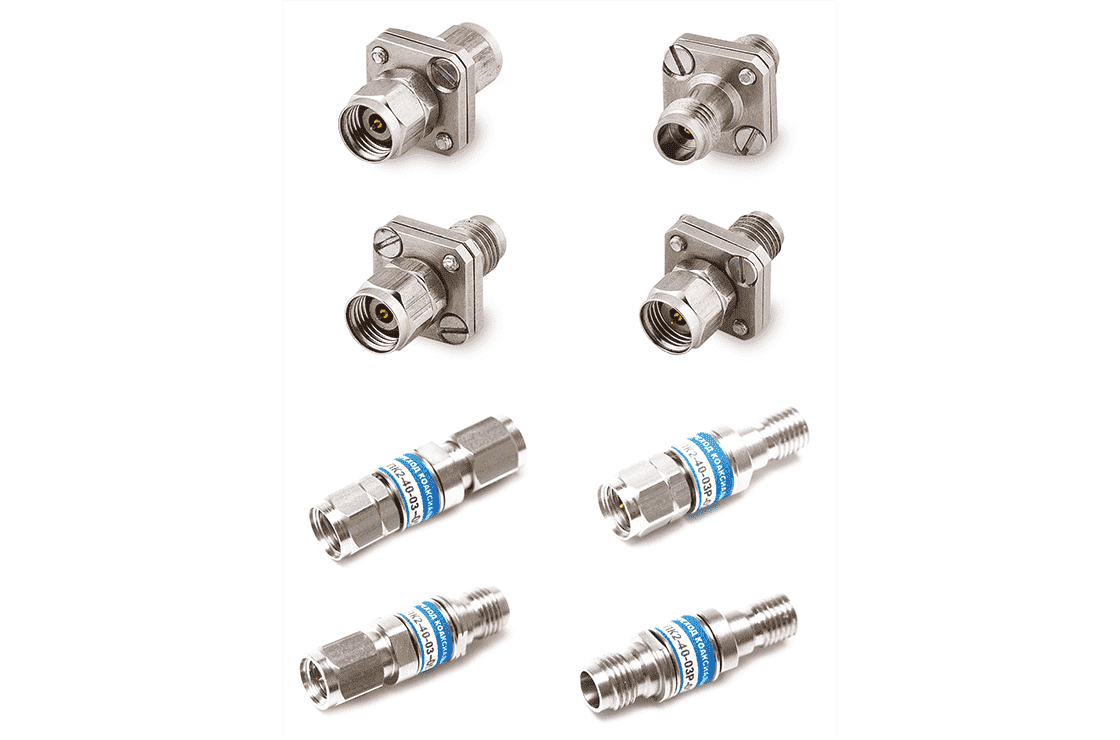

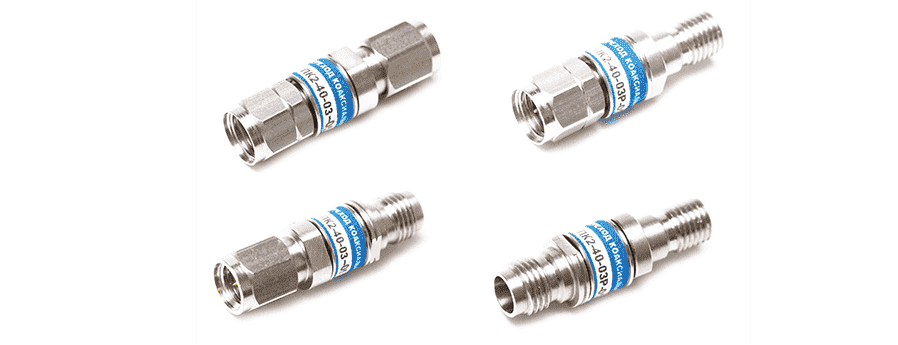

Коаксиальные переходы серии ПК2-26 и ПК2-40 предназначены для соединения СВЧ-устройств в тракте 3,5/1,52 мм с устройствами в тракте 2,4/1,042 мм. Переходы изготавливаются с соединителями «вилка-вилка», «розетка-розетка» и «розетка-вилка» с дюймовой, либо метрической резьбой со стороны тракта 3,5/1,52 мм. Переходы серии ПК2-26 имеют минимальные вносимые потери и отражение в рабочем диапазоне частот от 0 до 32 ГГц, а переходы серии ПК2-40 до 38 ГГц. Корпуса и гайки переходов изготовлены из нержавеющей стали. Центральные проводники изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 2 000 циклах соединений в диапазоне рабочих температур от −60 до +85 °C. Для серии переходов ПК2‑26 экранное затухание составляет не менее 90 дБ, а для серии ПК2-40 — не менее 100 дБ. По индивидуальному заказу возможна поставка переходов с максимальной рабочей температурой до +110 °С.

Технические параметры переходов коаксиальных серии ПК2-26


Обозначение Соединители

Частотный
диапазон,
ГГц

КСВН, не более
(тип.)

Вносимые
потери, дБ,
не более (тип.)

0…20 ГГц

20…32 ГГц

0…20 ГГц

20…32 ГГц

ПК2-26-03Р-05Р  Тип IX, вар. 3 (розетка) – тип 2,4 мм (розетка)

0…32

1,1
(1,08)

1,15
(1,1)

0,2
(0,1)

0,3
(0,15)

ПК2-26-13Р-05Р  Тип 3,5 мм (розетка) – тип 2,4 мм (розетка)
ПК2-26-03-05  Тип IX, вар. 3 (вилка) – тип 2,4 мм (вилка)
ПК2-26-13-05  Тип 3,5 мм (вилка) – тип 2,4 мм (вилка)
ПК2-26-03Р-05 Тип IX, вар. 3 (розетка) – тип 2,4 мм (вилка)
ПК2-26-13Р-05  Тип 3,5 мм (розетка) – тип 2,4 мм (вилка)
ПК2-26-03-05Р Тип IX, вар. 3 (вилка) – тип 2,4 мм (розетка)
ПК2-26-13-05Р  Тип 3,5 мм (вилка) – тип 2,4 мм (розетка)


Технические параметры переходов коаксиальных серии ПК2-40


Обозначение Соединители

Частотный
диапазон,
ГГц

КСВН, не более
(тип.)

Вносимые
потери, дБ,
не более (тип.)

0…20 ГГц

20…38 ГГц

0…20 ГГц

20…38 ГГц

ПК2-40-03Р-05Р Тип IX, вар. 3 (розетка) – тип 2,4 мм (розетка)

0…38

1,15
(1,08)

1,2
(1,12)

0,2
(0,1)

0,25
(0,15)

ПК2-40-13Р-05Р Тип 3,5 мм (розетка) – тип 2,4 мм (розетка)
ПК2-40-03-05  Тип IX, вар. 3 (вилка) – тип 2,4 мм (вилка)
ПК2-40-13-05 Тип 3,5 мм (вилка) – тип 2,4 мм (вилка)
ПК2-40-03Р-05  Тип IX, вар. 3 (розетка) – тип 2,4 мм (вилка)
ПК2-40-13Р-05 Тип 3,5 мм (розетка) – тип 2,4 мм (вилка)
ПК2-40-03-05Р Тип IX, вар. 3 (вилка) – тип 2,4 мм (розетка)
ПК2-40-13-05Р Тип 3,5 мм (вилка) – тип 2,4 мм (розетка)

Пожалуйста, выберите комплектацию товара

Переходы коаксиальные между трактами 3,5/1,52 и 2,4/1,042 мм

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип 2,4 мм (розетка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 2,4 мм (розетка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (вилка), соединитель 2 – Тип 2,4 мм (вилка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип 3,5 (вилка), соединитель 2 – Тип 2,4 мм (вилка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип 2,4 мм (вилка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип 3,5 (розетка), соединитель 2 – Тип 2,4 мм (вилка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (вилка), соединитель 2 – Тип 2,4 мм (розетка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (вилка), соединитель 2 – Тип 2,4 мм (розетка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип 2,4 мм (розетка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 2,4 мм (розетка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип IX, вар. 3 (вилка), соединитель 2 – Тип 2,4 мм (вилка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип 3,5 мм (вилка), соединитель 2 – Тип 2,4 мм (вилка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип 2,4 мм (вилка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 2,4 мм (вилка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип IX, вар. 3 (вилка), соединитель 2 – Тип 2,4 мм (розетка)

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип 3,5 мм (вилка), соединитель 2 – Тип 2,4 мм (розетка)

Переходы коаксиальные между трактами 3,5/1,52 и 2,4/1,042 мм

Название

Описание

ПК2-26-03Р-05Р

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип 2,4 мм (розетка)

Название

Описание

ПК2-26-13Р-05Р

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 2,4 мм (розетка)

Название

Описание

ПК2-26-03-05

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (вилка), соединитель 2 – Тип 2,4 мм (вилка)

Название

Описание

ПК2-26-13-05

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип 3,5 (вилка), соединитель 2 – Тип 2,4 мм (вилка)

Название

Описание

ПК2-26-03Р-05

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип 2,4 мм (вилка)

Название

Описание

ПК2-26-13Р-05

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип 3,5 (розетка), соединитель 2 – Тип 2,4 мм (вилка)

Название

Описание

ПК2-26-03-05Р

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип IX, вар. 3 (вилка), соединитель 2 – Тип 2,4 мм (розетка)

Название

Описание

ПК2-26-13-05Р

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (вилка), соединитель 2 – Тип 2,4 мм (розетка)

Название

Описание

ПК2-40-03Р-05Р

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип 2,4 мм (розетка)

Название

Описание

ПК2-40-13Р-05Р

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 2,4 мм (розетка)

Название

Описание

ПК2-40-03-05

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип IX, вар. 3 (вилка), соединитель 2 – Тип 2,4 мм (вилка)

Название

Описание

ПК2-40-13-05

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип 3,5 мм (вилка), соединитель 2 – Тип 2,4 мм (вилка)

Название

Описание

ПК2-40-03Р-05

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип IX, вар. 3 (розетка), соединитель 2 – Тип 2,4 мм (вилка)

Название

Описание

ПК2-40-13Р-05

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 2,4 мм (вилка)

Название

Описание

ПК2-40-03-05Р

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип IX, вар. 3 (вилка), соединитель 2 – Тип 2,4 мм (розетка)

Название

Описание

ПК2-40-13-05Р

Переход коаксиальный между трактами 3,5/1,52 и 2,4/1,042, 0..38 ГГц, соединитель 1 – Тип 3,5 мм (вилка), соединитель 2 – Тип 2,4 мм (розетка)
