Панельные

— Типичное значение КСВН 1,08 (0...18 ГГц), 1,1 (0...32 ГГц), 1,15 (0...50 ГГц)

— Типичное значение вносимых потерь 0,15 дБ (0...18 ГГц), 0,2 дБ 1,11 (0...32 ГГц), 0,25 дБ (0...50 ГГц)

— Высокая стабильность параметров при большом количестве циклов соединений

— Экранное затухание > 100 дБ

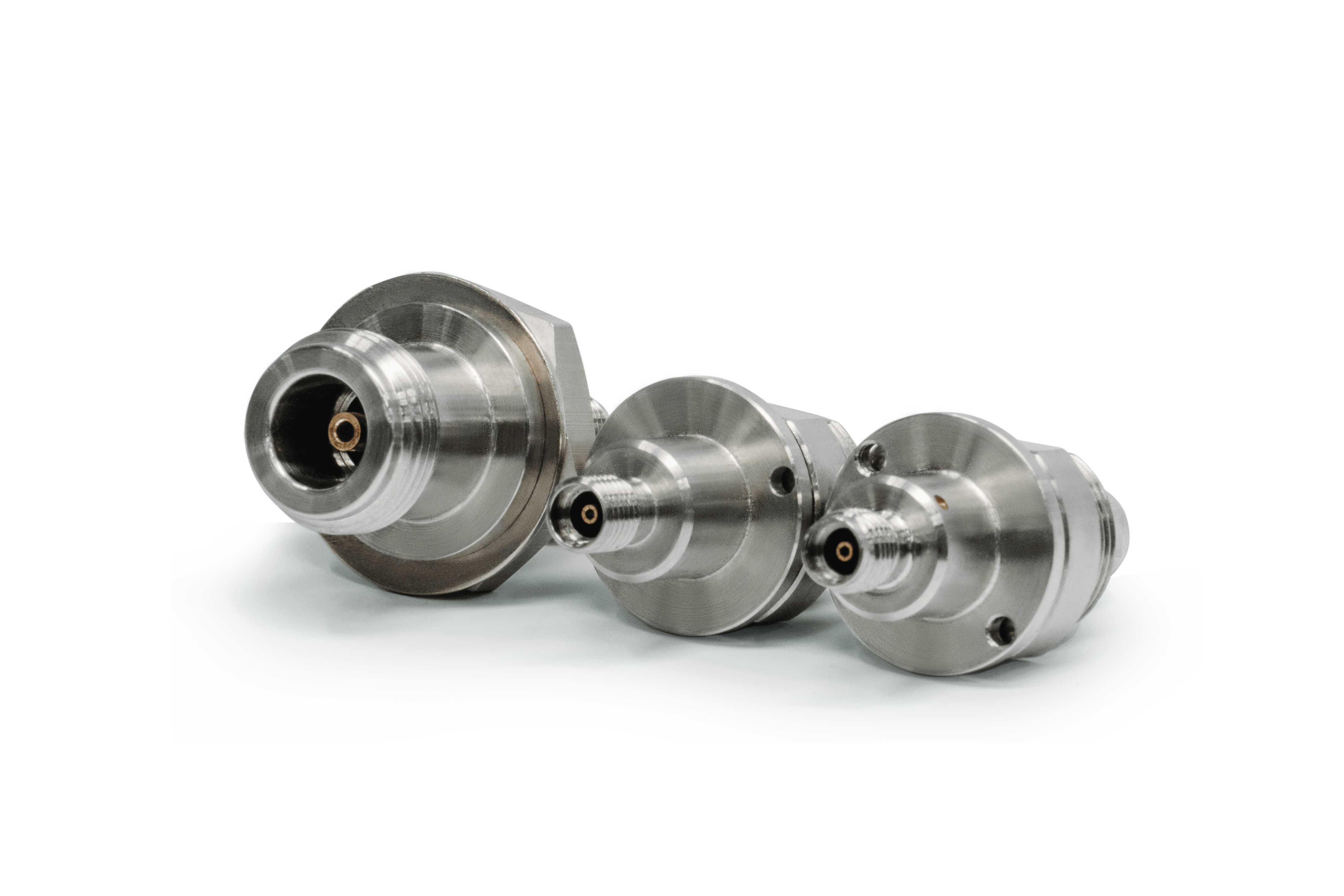

Панельные переходы данной серии предназначены для установки на панели СВЧ‑аппаратуры. Изготавливаемые из прочных материалов, эти переходы имеют малые потери и отражение во всём диапазоне рабочих частот, высокую стабильность параметров при большом количестве циклов соединений в диапазоне рабочих температур от −60 до +85 °C. Экранное затухание составляет не менее 100 дБ. По индивидуальному заказу возможна поставка переходов с максимальной рабочей температурой до +110 °C. В ассортименте панельных переходов присутствуют также переходы с соединителями усиленного типа NMD, разработанные для применений с высокими требованиями к механической стабильности коаксиальных соединений. С внешней стороны панели устанавливается соединитель типа NMD 3,5 мм (вилка) или NMD 2,4 мм (вилка), что позволяет подключать как устройства с соединителями типа NMD 3,5 мм (розетка) или NMD 2,4 мм (розетка), так и устройства с обычными соединителями в тракте 3,5/1,52 мм или 2,4/1,042 мм соответственно. В обозначении перехода первым обозначается внешний соединитель, затем внутренний (со стороны прибора).

Технические параметры переходов коаксиальных панельных серии ПКП1-20


Обозначение Соединители

Диапазон
частот,
ГГц

КСВН,
не более (тип.)

Вносимые потери,
дБ, не более (тип.)

0…12 ГГц  12…20 ГГц 0…12 ГГц 12…20 ГГц
ПКП1-20-03Р-03Р  Тип IX, вар. 3 (розетка) – тип IX, вар. 3 (розетка)

0...20

1,1
(1,05)

1,15
(1,08)

0,25
(0,2)

0,3
(0,25)

ПКП1-20-03Р-13Р  Тип IX, вар. 3 (розетка) – тип 3,5 мм (розетка)
ПКП1-20-13Р-03Р Тип 3,5 мм (розетка) – тип IX, вар. 3 (розетка)
ПКП1-20-13Р-13Р  Тип 3,5 мм (розетка) – тип 3,5 мм (розетка)
ПКП1-20-03-03  Тип IX, вар. 3 (вилка) – тип IX, вар. 3 (вилка)
ПКП1-20-03-13  Тип IX, вар. 3 (вилка) – тип 3,5 мм (вилка)
ПКП1-20-13-03  Тип 3,5 мм (вилка) – тип IX, вар. 3 (вилка)
ПКП1-20-13-13  Тип 3,5 мм (вилка) – тип 3,5 мм (вилка)
ПКП1-20-03Р-03 Тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)
ПКП1-20-03Р-13 Тип IX, вар. 3 (розетка) – тип 3,5 мм (вилка)
ПКП1-20-13Р-03  Тип 3,5 мм (розетка) – тип IX, вар. 3 (вилка)
ПКП1-20-13Р-13  Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)
ПКП1-20-03-03Р  Тип IX, вар. 3 (вилка) – тип IX, вар. 3 (розетка)
ПКП1-20-03-13Р  Тип IX, вар. 3 (вилка) – тип 3,5 мм (розетка)
ПКП1-20-13-03Р Тип 3,5 мм (вилка) – тип IX, вар. 3 (розетка)
ПКП1-20-13-13Р  Тип 3,5 мм (вилка) – тип 3,5 мм (розетка)
ПКН1-20-13Н-03Р  Тип NMD 3,5 мм (вилка) – тип IX, вар. 3 (розетка)
ПКН1-20-13Н-13Р  Тип NMD 3,5 мм (вилка) – тип 3,5 мм (розетка)
ПКН1-20-13Н-03  Тип NMD 3,5 мм (вилка) – тип IX, вар. 3 (вилка)
ПКН1-20-13Н-13  Тип NMD 3,5 мм (вилка) – тип 3,5 мм (вилка)

Технические параметры переходов коаксиальных панельных серии ПКП1-26


Обозначение Соединители

Диапазон
частот,
ГГц

КСВН, не более (тип.)

Вносимые
потери, дБ,
не более (тип.)

0…20 ГГц

20…32 ГГц

ПКП1-26-03Р-03Р Тип IX, вар. 3 (розетка) – тип IX, вар. 3 (розетка)

0…32

1,08
(1,06)

1,15
(1,1)

0,25
(0,2)

ПКП1-26-03Р-13Р  Тип IX, вар. 3 (розетка) – тип 3,5 мм (розетка)
ПКП1-26-13Р-03Р Тип 3,5 мм (розетка) – тип IX, вар. 3 (розетка)
ПКП1-26-13Р-13Р Тип 3,5 мм (розетка) – тип 3,5 мм (розетка)
ПКП1-26-03Р-03 Тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)
ПКП1-26-03Р-13  Тип IX, вар. 3 (розетка) – тип 3,5 мм (вилка)
ПКП1-26-13Р-03 Тип 3,5 мм (розетка) – тип IX, вар. 3 (вилка)
ПКП1-26-13Р-13 Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)


Технические параметры переходов коаксиальных панельных серии ПКП1-18


Обозначение Соединители

Диапазон
частот,
ГГц

КСВН, не более (тип.)

Вносимые потери,
дБ, не более (тип.)

0…12 ГГц  12…18 ГГц 0…12 ГГц 12…18 ГГц
ПКП1-18-01Р-03Р Тип III (розетка) – тип IX, вар. 3 (розетка)

0...18

1,1
(1,05)

1,15
(1,08)

0,25
(0,1)

0,3
(0,15)

ПКП1-18-01Р-13Р Тип III (розетка) – тип 3,5 мм (розетка)
ПКП1-18-11Р-13Р Тип N (розетка) – тип 3,5 мм (розетка)
ПКП1-18-11Р-03Р
Тип N (розетка) – тип IX, вар. 3 (розетка)
ПКП1-18-01Р-03 Тип III (розетка) – тип IX, вар. 3 (вилка)
ПКП1-18-01Р-13 Тип III (розетка) – тип 3,5 мм (вилка)
ПКП1-18-11Р-03 Тип N (розетка) – тип IX, вар. 3 (вилка)
ПКП1-18-11Р-13 Тип N (розетка) – тип 3,5 мм (вилка)
ПКП1-18-01-03
Тип III (вилка) – тип IX, вар. 3 (вилка)
ПКП1-18-11-13
Тип N (вилка) – тип 3,5 мм (вилка)
ПКП1-18-01-03Р
Тип III (вилка) – тип IX, вар. 3 (розетка)
ПКП1-18-11-13Р
Тип N (вилка) – тип 3,5 мм (розетка)


Технические параметры переходов коаксиальных панельных серии ПКП1-50


Обозначение Соединители

Диапазон
частот,
ГГц

КСВН, не более (тип.)

Вносимые потери,
дБ, не более (тип.)

0…20 ГГц   20…50 ГГц  0…20 ГГц 20…50 ГГц
ПКП1А-50-05Р-05Р Тип 2,4 мм (розетка) – тип 2,4 мм (розетка)

0…50

1,1
(1,05)

1,25
(1,2)

0,25
(0,2)

0,4
(0,3)

ПКП1А-50-05Р-05 Тип 2,4 мм (розетка) – тип 2,4 мм (вилка)
ПКН1-50-05Н-05Р
Тип NMD 2,4 мм (вилка) – тип 2,4 мм (розетка)  1,2
(1,15)
0,4
(0,25)
ПКН1-50-05Н-05  Тип NMD 2,4 мм (вилка) – тип 2,4 мм (вилка)

Техническое описание

Переходы коаксиальные панельные
582 КБ
16.04.2020
