Переходы коаксиальные с соединителем SMP

— Значение КСВН не более 1,4 (0…32 ГГц)

— Значение вносимых потерь не более 0,65 дБ (0…32 ГГц)

— Фиксация без резьбы

— Экранное затухание >60 дБ

Отправить запрос
В избранное
arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

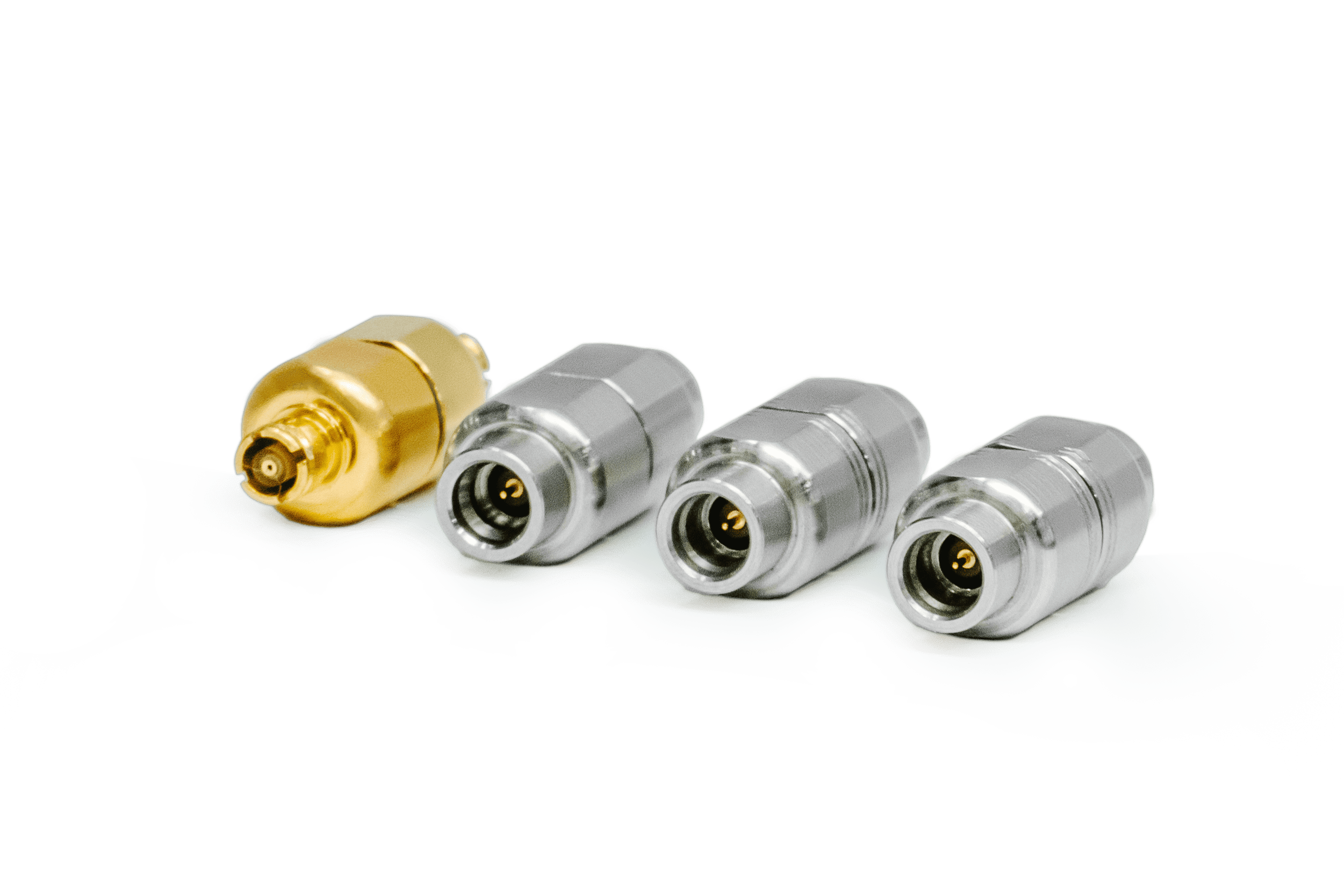

Коаксиальные переходы данной серии предназначены для соединения СВЧ-устройств с типом соединителя SMP и работают в диапазоне 0…32 ГГц. Фиксация осуществляется без резьбы. Предусмотрено три варианта конструкции вилки соединителя для различных условий эксплуатации: полная фиксация, ограниченная фиксация и скользящий контакт. Примененные материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров. Экранное затухание составляет не менее 60 дБ.

Технические параметры


Обозначение Соединители    Рис.

Частотный
диапазон,
ГГц

КСВН, не более
(тип.)

Вносимые
потери, дБ,
не более (тип.)



Количество
циклов присоединений/
рассоединений,
не менее



0…20 ГГц

20…26,5 ГГц

 26,5…32 ГГц

0…20 ГГц

 20…26,5 ГГц

26,5…32 ГГц
ПК2-26-16-16
 Тип SMP (вилка, полная фиксация) – тип SMP (вилка, полная фиксация)
     1

0…32

1,22
(1,15)

1,3
(1,25)

1,4
(1,3)

0,4
(0,2)

0,45
(0,3)

0,65
(0,5)

100

ПК2-26-16О-16О
 Тип SMP (вилка, ограниченная фиксация) – тип SMP (вилка, ограниченная фиксация)

2

1,25
(1,22)

1,3
(1,25)

1,4
(1,3)

0,4
(0,3)

0,5
(0,4)

0,5
(0,4)

500

ПК2-26-16С-16С
 Тип SMP (вилка, скользящий контакт) – тип SMP (вилка, скользящий контакт)

3

1,2
(1,18)

1,27
(1,22)

1,3
(1,25)

0,35
(0,3)

0,45
(0,35)

0,5
(0,4)

1000

ПК2-26-16Р-16Р Тип SMP (розетка) – тип SMP (розетка)

4

1,12
(1,09)

1,22
(1,15)

1,25
(1,15)

0,3
(0,23)

0,4
(0,34)

0,45
(0,36)

Зависит от ответной части
