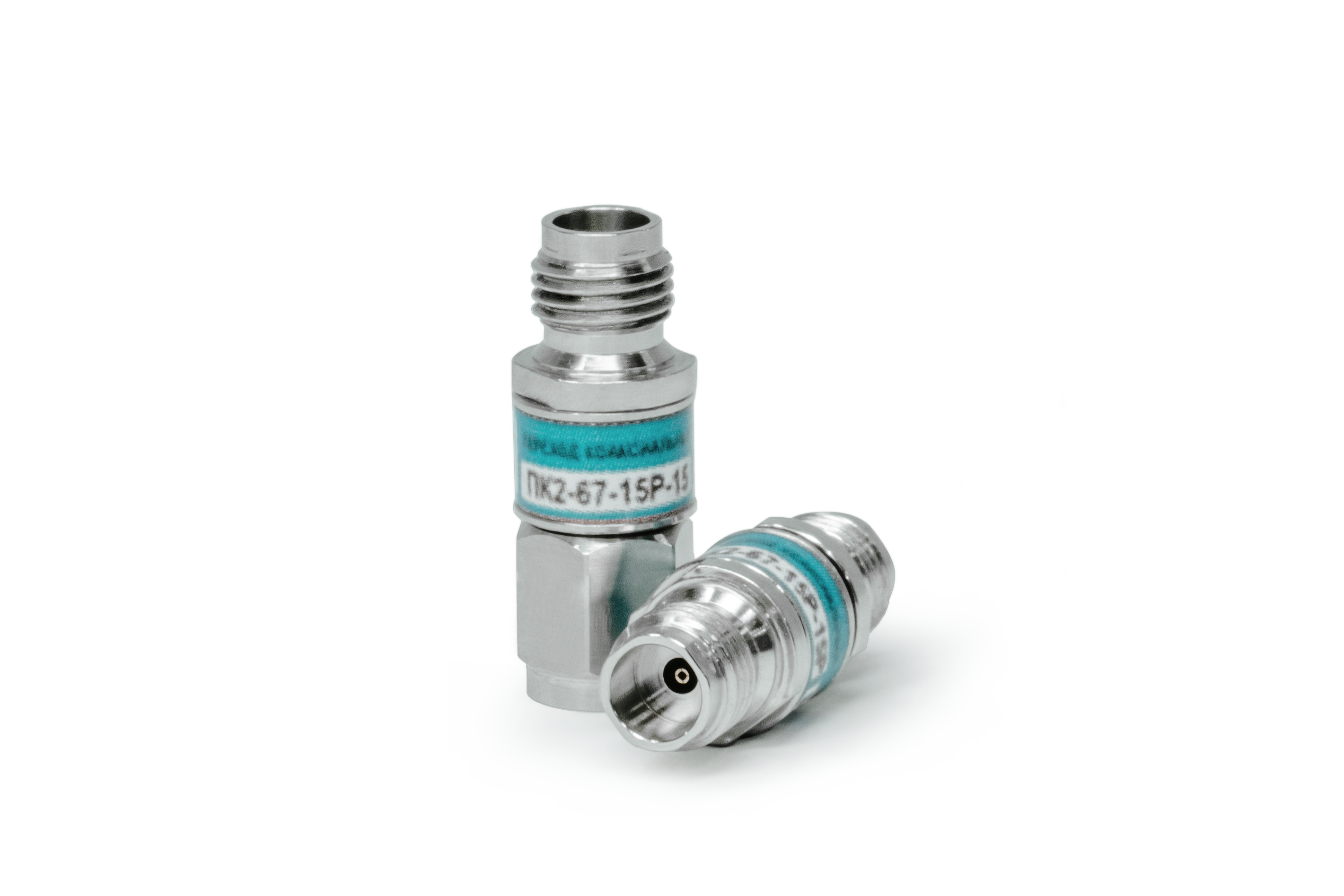

Переходы коаксиальные в тракте 1,85/0,804 мм

— Типичное значение КСВН 1,15 (0…67 ГГц)

— Типичное значение вносимых потерь 0,3 дБ (0…67 ГГц)

— Высокая стабильность параметров при минимум 2000 циклах соединений

— Экранное затухание >100 дБ

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Коаксиальные переходы приборного класса в тракте 1,85/0,804 мм предназначены для использования с измерительным оборудованием в диапазоне рабочих частот от 0 до 67 ГГц. Переходы изготавливаются в исполнениях «вилка-вилка», «розетка-розетка» и «розетка-вилка». Примененные материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 2 000 циклах соединений. Экранное затухание составляет не менее 100 дБ.

Технические параметры переходов коаксиальных в тракте 1,85/0,804 мм


Обозначение Соединители

Частотный
диапазон,
ГГц

КСВН, не более
   (тип.)

Вносимые
потери, дБ,
не более (тип.)

ПК2-67-15Р-15Р Тип 1,85 мм (розетка) – тип 1,85 мм (розетка)

0…67

1,2 (1,15)

0,4 (0,3)

ПК2-67-15-15
Тип 1,85 мм (вилка) – тип 1,85 мм (вилка)
ПК2-67-15Р-15 Тип 1,85 мм (розетка) – тип 1,85 мм (вилка)


Пожалуйста, выберите комплектацию товара

Переходы коаксиальные в тракте 1,85/0,804 мм

Переход коаксиальный в тракте 1,85/0,804, 0…67 ГГц, соединитель 1 – тип 1,85 мм (розетка), соединитель 2 - тип 1,85 мм (розетка)

Переход коаксиальный в тракте 1,85/0,804, 0…67 ГГц, соединитель 1 – тип 1,85 мм (вилка), соединитель 2 - тип 1,85 мм (вилка)

Переход коаксиальный в тракте 1,85/0,804, 0…67 ГГц, соединитель 1 – тип 1,85 мм (розетка), соединитель 2 - тип 1,85 мм (вилка)

Переходы коаксиальные в тракте 1,85/0,804 мм

Название

Описание

ПК2-67-15Р-15Р

Переход коаксиальный в тракте 1,85/0,804, 0…67 ГГц, соединитель 1 – тип 1,85 мм (розетка), соединитель 2 - тип 1,85 мм (розетка)

Название

Описание

ПК2-67-15-15

Переход коаксиальный в тракте 1,85/0,804, 0…67 ГГц, соединитель 1 – тип 1,85 мм (вилка), соединитель 2 - тип 1,85 мм (вилка)

Название

Описание

ПК2-67-15Р-15

Переход коаксиальный в тракте 1,85/0,804, 0…67 ГГц, соединитель 1 – тип 1,85 мм (розетка), соединитель 2 - тип 1,85 мм (вилка)

Технические характеристики

Переходы коаксиальные в тракте 1,85-0,804 мм
