Усиленного исполнения

— Типичное значение КСВН 1,08 (0...18 ГГц), 1,11 (0...32 ГГц) 1,2 (0...50 ГГц)

— Типичное значение вносимых потерь 0,15 дБ (0...18 ГГц), 0,19 дБ (0...32 ГГц), 0,35 дБ (0...50 ГГц)

— Повышенная механическая стабильность

— Экранное затухание >100 дБ

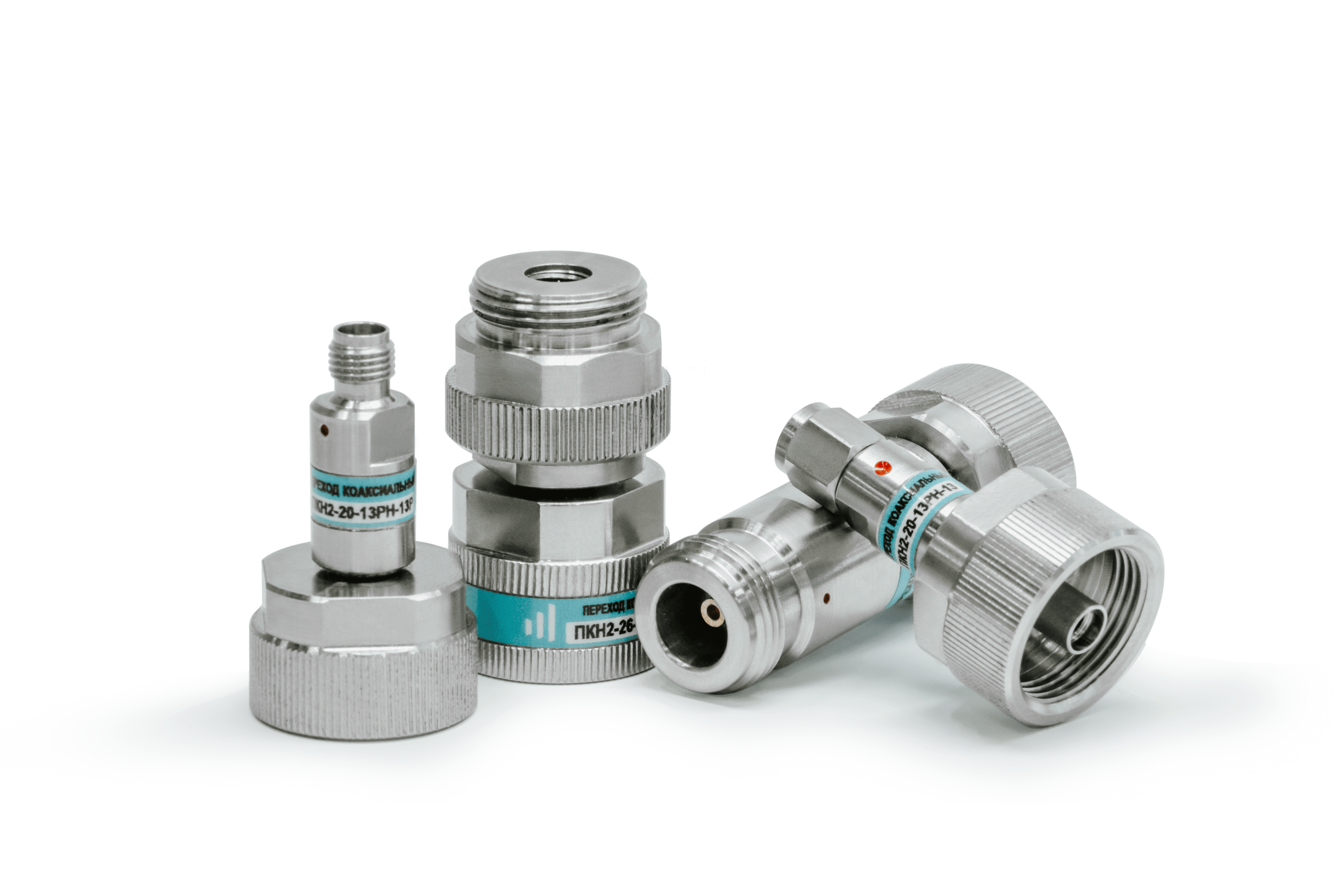

Переходы приборного класса серии ПКН (зарубежный аналог NMD) изготавливаются с усиленными соединителями. Внешне они отличаются от стандартных соединителей увеличенным корпусом и резьбой. Усиленные соединители «вилка» имеют гайки с двумя резьбами: внешнюю усиленную и внутреннюю стандартную. Соединители «розетка» имеют только усиленную резьбу. С помощью усиленной резьбы происходит механически более прочное соединение. С помощью стандартной резьбы соединителей «вилка» возможно соединение со стандартными соединителями типа «розетка». Переходы с усиленными соединителями устанавливаются на устройства, качество измерений которых зависит от механической стабильности коаксиального соединения. В переходах данной серии один из соединителей – тип NMD 3,5 мм (розетка), либо NMD 2,4 мм (розетка) для подключения к порту устройства. Другой соединитель – стандартный в тракте 3,5/1,52 мм, либо 7,0/3,04 мм с метрической, либо с дюймовой резьбой.

Переходы ПКН2-20-13РН-13Н с соединителями NMD 3,5 мм (розетка) – NMD 3,5 (вилка) и ПКН2-26-13Н‑05РН с соединителями NMD 3,5 мм (вилка) – NMD 2,4 мм (розетка) устанавливаются на измерительных портах устройств в качестве защитных для предотвращения быстрого износа и поломки соединителей дорогостоящего прибора. Корпуса и гайки переходов изготовлены из нержавеющей стали. Центральные проводники изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при большом количестве циклов соединений в диапазоне рабочих температур от −60 до +85 °C. Экранное затухание составляет не менее 100 дБ. По индивидуальному заказу возможна поставка переходов с максимальной рабочей температурой до +110 °C.

Технические параметры переходов коаксиальных серии ПКН2-18


Обозначение Соединители

Диапазон
частот, ГГц

КСВН, не более (тип.)

Вносимые потери, дБ,
не более (тип.)

0…12 ГГц   12…18 ГГц  0…12 ГГц 12…18 ГГц
ПКН2-18-13РН-01Р Тип NMD 3,5 мм (розетка) – тип III (розетка)

0…18

1,1
(1,05)

1,15
(1,08)

0,25
(0,1)

0,3
(0,15)

ПКН2-18-13РН-11Р Тип NMD 3,5 мм (розетка) – тип N (розетка)
ПКН2-18-13РН-01 Тип NMD 3,5 мм (розетка) – тип III (вилка)
ПКН2-18-13РН-11  Тип NMD 3,5 мм (розетка) – тип N (вилка)


Технические параметры переходов коаксиальных серии ПКН2-20


Обозначение Соединители

Диапазон
частот, ГГц

КСВН, не более (тип.)

Вносимые потери, дБ,
не более (тип.)

0…20 ГГц

20…32 ГГц

0…20 ГГц

20…32 ГГц
ПКН2-20-13РН-03Р Тип NMD 3,5 мм (розетка) – тип IX, вар. 3 (розетка)

0…32

1,1
(1,06)

1,2
(1,09)

0,25
(0,15)

0,3
(0,2)

ПКН2-20-13РН-13Р Тип NMD 3,5 мм (розетка) – тип 3,5 мм (розетка)
ПКН2-20-13РН-03 Тип NMD 3,5 мм (розетка) – тип IX, вар. 3 (вилка)
ПКН2-20-13РН-13 Тип NMD 3,5 мм (розетка) – тип 3,5 мм (вилка)
ПКН2-20-13РН-13Н  Тип NMD 3,5 мм (розетка) – тип NMD 3,5 мм (вилка)



Технические параметры переходов коаксиальных серии ПКН2-26


Обозначение Соединители

Диапазон
частот, ГГц

КСВН, не более (тип.)

Вносимые потери, дБ,
не более (тип.)

0…20 ГГц

20…32 ГГц

0…20 ГГц

20…32 ГГц
ПКН2-26-05РН-03Р Тип NMD 2,4 мм (розетка) – тип IX, вар. 3 (розетка)

0…32

1,1
(1,08)

1,2
(1,12)

0,25
(0,12)

0,3
(0,18)

ПКН2-26-05РН-13Р Тип NMD 2,4 мм (розетка) – тип 3,5 мм (розетка)
ПКН2-26-05РН-03 Тип NMD 2,4 мм (розетка) – тип IX, вар. 3 (вилка)
ПКН2-26-05РН-13 Тип NMD 2,4 мм (розетка) – тип 3,5 мм (вилка)
ПКН2-26-05РН-13Н Тип NMD 2,4 мм (розетка) – тип NMD 3,5 мм (вилка)


Технические параметры переходов коаксиальных серии ПКН2-50


Обозначение Соединители

Диапазон
частот, ГГц

КСВН, не более (тип.)

Вносимые потери, дБ,
не более (тип.)

0…20 ГГц   20…50 ГГц  0…20 ГГц 20…50 ГГц
ПКН2-50-05РН-05Р  Тип NMD 2,4 мм (розетка) – тип 2,4 мм (розетка)       0…50

1,2
(1,16)

1,25
(1,21)

0,3
(0,24)

0,45
(0,35)

ПКН2-50-05РН-05  Тип NMD 2,4 мм (розетка) – тип 2,4 мм (вилка)
ПКН2-50-05РН-05Н  Тип NMD 2,4 мм (розетка) – тип NMD 2,4 мм (вилка)

Техническое описание

Переходы коаксиальные усиленного исполнения
518 КБ
16.04.2020
