Переходы коаксиально-микрополосковые ПКМ1-9, ПКМ1-11 и ПКМ1А-20

— Значение КСВН не более 1,2 (0…20 ГГц)

— Значение вносимых потерь не более 0,5 дБ (0…20 ГГц)

— Ресурс в 500 циклов присоединений для ПКМ1А-20

— Ресурс в 2000 циклов присоединений для ПКМ1-9 и ПКМ1-11

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Коаксиально-микрополосковые переходы ПКМ1-9, ПКМ1-11 и ПКМ1А-20 предназначены для соединения плат СВЧ-модулей и блоков с коаксиальным волноводным трактом. Как способ монтажа перехода с корпусом блока или модуля используется фланцевое соединение с четырьмя отверстиями, контакт центрального проводника с платой
осуществляется при помощи пайки. Корпус переходов изготовлен из нержавеющей стали, центральный проводник — из бериллиевой бронзы и покрыт износостойким золотом, коаксиальная линия имеет фторопластовое заполнение. Примененные материалы и конструкция соединителей обеспечивают ресурс в 500 циклов присоединений для ПКМ1А-20 и 2 000 циклов присоединений для ПКМ1-9 и ПКМ1-11. Сопротивление изоляции для переходов
данной серии составляет не менее 1 000 МОм, максимальный ток 1 А и максимальное рабочее напряжение 200 В.

Технические параметры переходов коаксиально-микрополосковых ПКМ1-9, ПКМ1-11 и ПКМ1А-20


Обозначение Соединитель

Диапазон
частот,
ГГц

КСВН,
не более

Вносимые
потери, дБ,
не более

Размер
D, мм

Размер
d, мм

ПКМ1-9-01Р-1 Тип III (розетка)

0…9

1,2

0,5

3,34

1

ПКМ1-9-11Р-1
Тип N (розетка)
ПКМ1-11-01Р-1,28
Тип III (розетка)

0…11

4,3

1,28

ПКМ1-11-11Р-1,28 Тип N (розетка)
ПКМ1А-20-02Р-1,27Ф Тип IX, вар.1 (розетка) 0…20

1,27

ПКМ1А-20-12Р-1,27Ф Тип SMA (розетка)
ПКМ1А-20-02Р-0,4Ф Тип IX, вар.1 (розетка)

0,4

ПКМ1А-20-12Р-0,4Ф Тип SMA (розетка)
ПКМ1А-20-12Р-0,7Ф Тип SMA (розетка)

0,7



Пожалуйста, выберите комплектацию товара

Переходы коаксиально-микрополосковые ПКМ1-9, ПКМ1-11 и ПКМ1А-20

Переход коаксиально-микрополосковый в тракте 7,0/3,04, 0...9 ГГц, соединитель 1 – Тип III (розетка)

Переход коаксиально-микрополосковый в тракте 7,0/3,04, 0...9 ГГц, соединитель 1 – Тип N (розетка)

Переход коаксиально-микрополосковый в тракте 7,0/3,04, 0...11 ГГц, соединитель 1 – Тип III (розетка)

Переход коаксиально-микрополосковый в тракте 7,0/3,04, 0...11 ГГц, соединитель 1 – Тип N (розетка)

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0...20 ГГц, соединитель 1 – Тип IX, вар. 1 (розетка), диаметр центрального проводника 1,27 мм

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0...20 ГГц, соединитель 1 – Тип SMA (розетка), диаметр центрального проводника 1,27 мм

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0...20 ГГц, соединитель 1 – Тип IX, вар. 1 (розетка), диаметр центрального проводника 0,4 мм

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0...20 ГГц, соединитель 1 – Тип SMA (розетка), диаметр центрального проводника 0,4 мм

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0...20 ГГц, соединитель 1 – Тип SMA (розетка), диаметр центрального проводника 0,7 мм

Переходы коаксиально-микрополосковые ПКМ1-9, ПКМ1-11 и ПКМ1А-20

Название

Описание

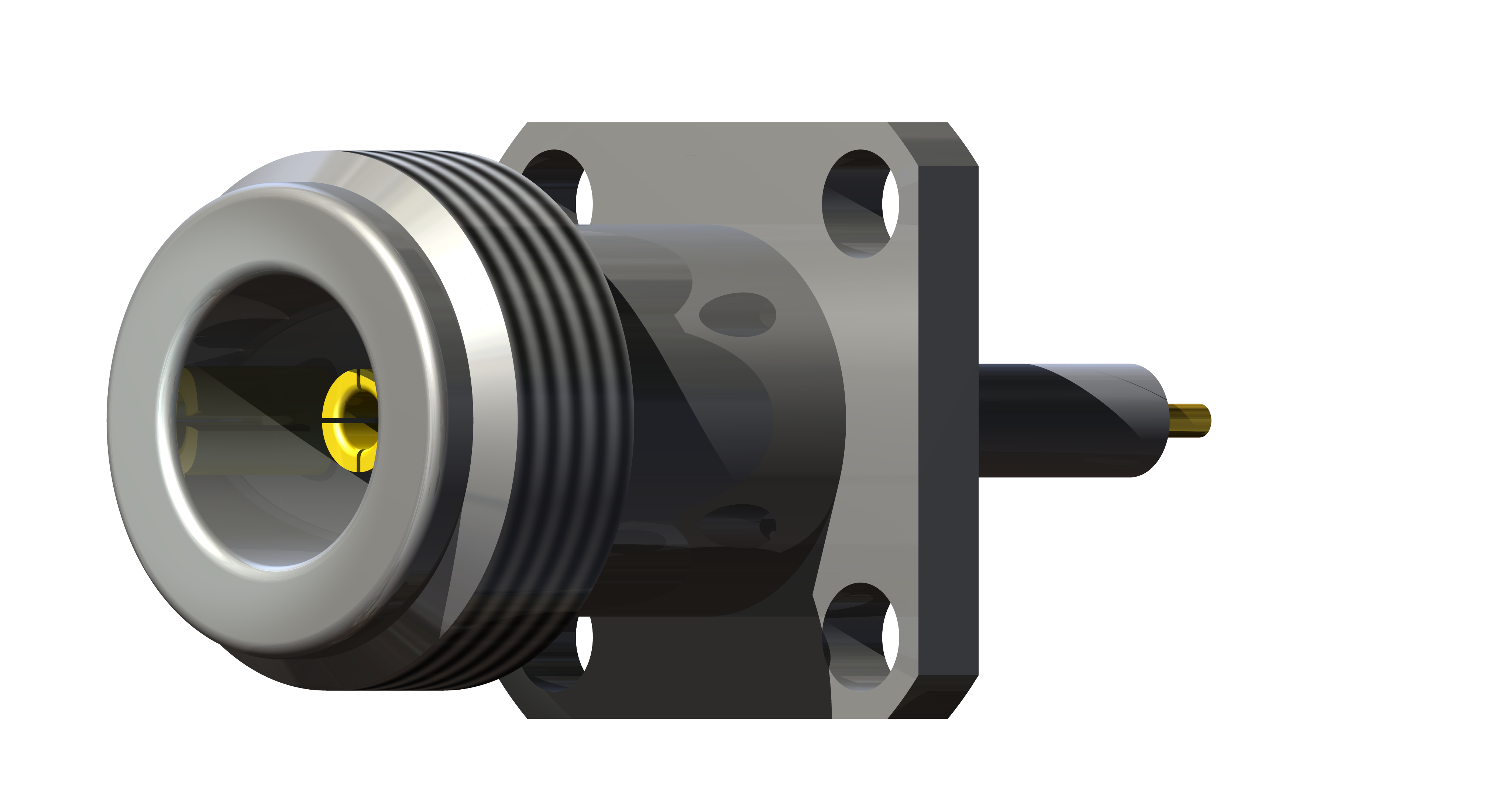

ПКМ1-9-01Р-1

Переход коаксиально-микрополосковый в тракте 7,0/3,04, 0...9 ГГц, соединитель 1 – Тип III (розетка)

Название

Описание

ПКМ1-9-11Р-1

Переход коаксиально-микрополосковый в тракте 7,0/3,04, 0...9 ГГц, соединитель 1 – Тип N (розетка)

Название

Описание

ПКМ1-11-01Р-1,28

Переход коаксиально-микрополосковый в тракте 7,0/3,04, 0...11 ГГц, соединитель 1 – Тип III (розетка)

Название

Описание

ПКМ1-11-11Р-1,28

Переход коаксиально-микрополосковый в тракте 7,0/3,04, 0...11 ГГц, соединитель 1 – Тип N (розетка)

Название

Описание

ПКМ1А-20-02Р-1,27Ф

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0...20 ГГц, соединитель 1 – Тип IX, вар. 1 (розетка), диаметр центрального проводника 1,27 мм

Название

Описание

ПКМ1А-20-12Р-1,27Ф

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0...20 ГГц, соединитель 1 – Тип SMA (розетка), диаметр центрального проводника 1,27 мм

Название

Описание

ПКМ1А-20-02Р-0,4Ф

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0...20 ГГц, соединитель 1 – Тип IX, вар. 1 (розетка), диаметр центрального проводника 0,4 мм

Название

Описание

ПКМ1А-20-12Р-0,4Ф

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0...20 ГГц, соединитель 1 – Тип SMA (розетка), диаметр центрального проводника 0,4 мм

Название

Описание

ПКМ1А-20-12Р-0,7Ф

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0...20 ГГц, соединитель 1 – Тип SMA (розетка), диаметр центрального проводника 0,7 мм

Технические характеристики

Переходы коаксиально-микрополосковые ПКМ1-9, ПКМ1-11 и ПКМ1А-20
