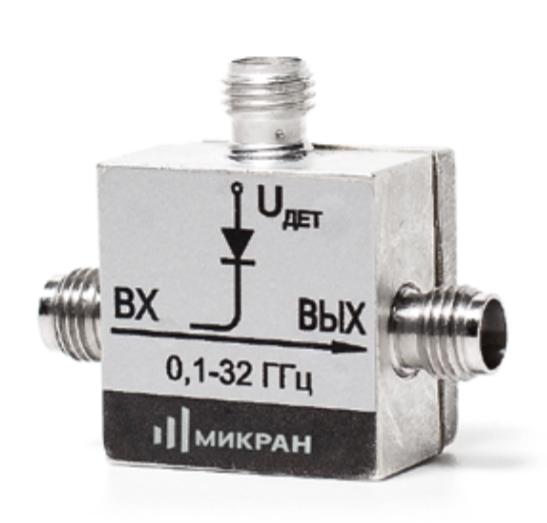

Детекторы проходящей мощности

СВЧ-детекторы серии ДПМ предназначены для детектирования непрерывных или модулированных СВЧ-сигналов в широком диапазоне частот.

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

За счёт применения специальной конструкции и современных комплектующих детекторы имеют малые габаритные размеры, широкий диапазон рабочих частот, малую неравномерность АЧХ и КСВ входа, широкий динамический диапазон. Детекторы применяются в СВЧ-измерительном оборудовании и в системах автоматической регулировки мощности. Типовое значение чувствительности по напряжению (γ) в малосигнальном режиме составляет не менее 10 мВ/мВт. Типовая нагрузка 30 кОм. Полярность детектируемого напряжения — отрицательная.

Главное отличие серии ДПМ от серии Д5 заключается в том, что детекторы ДПМ являются направленными, то есть часть мощности высокочастотного сигнала, проходящего от СВЧ-входа детектора к СВЧ-выходу, ответвляется из основного канала во вторичный, где происходит детектирование сигнала.

Детекторы соответствуют требованиям ГОСТ 22261-94 (группа 3) по стойкости, прочности и устойчивости к внешним воздействующим факторам с уточнениями, приведенными ниже.

Технические параметры

Обозначение

Соединители Диапазон
частот, ГГц

Неравномерность
АЧХ, дБ

КСВН,
не более

Pмакс,
дБм

Вход СВЧ

Выход СВЧ

Выход дет.

ДПМ-Н2-13Р

Тип 3,5 мм
(розетка)

Тип 3,5 мм
(розетка)

Тип SMA
(розетка)

0,1...32

4

+2,3

+23


Пожалуйста, выберите комплектацию товара

Детекторы проходящей мощности

Детектор проходящей мощности в тракте 3,5/1,52, 0,1..32 ГГц, вход СВЧ – Тип 3,5 мм (розетка), выход СВЧ – Тип 3,5 мм (розетка), выход детектора – Тип SMA (розетка)

Детекторы проходящей мощности

Название

Описание

ДПМ-Н2-13Р

Детектор проходящей мощности в тракте 3,5/1,52, 0,1..32 ГГц, вход СВЧ – Тип 3,5 мм (розетка), выход СВЧ – Тип 3,5 мм (розетка), выход детектора – Тип SMA (розетка)
