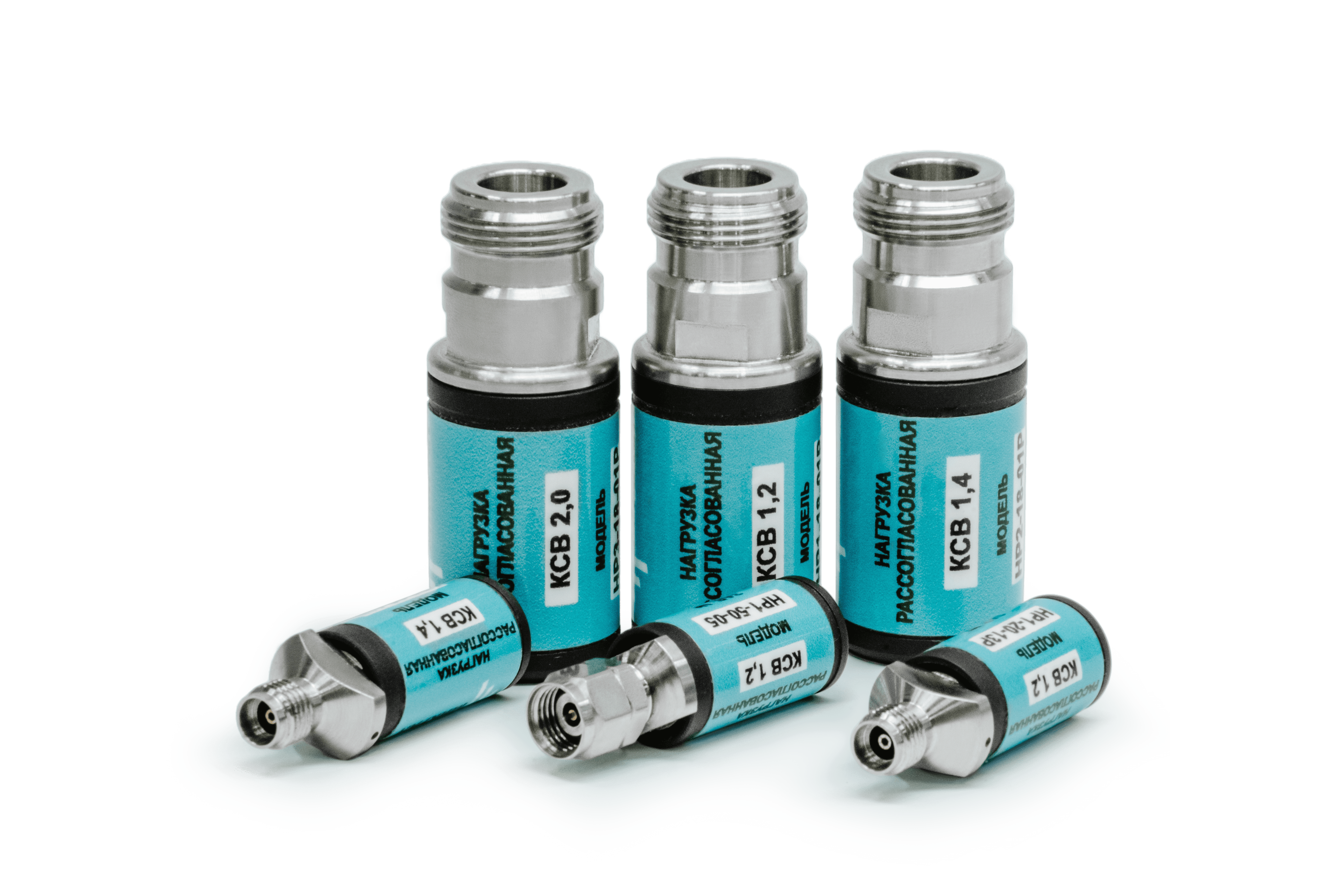

Нагрузки рассогласованные коаксиальные

— Низкое значение неравномерности КСВН

— Высокая стабильность параметров при большом количестве циклов соединений

— Доступно табличное описание параметров

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Рассогласованные нагрузки серии НР предназначены для использования в лабораторных измерениях в качестве меры отражения. Нагрузки могут применяться в качестве рабочих эталонов коэффициента отражения для проверки технических характеристик скалярных и векторных анализаторов цепей. Корпуса и гайки нагрузок изготовлены из нержавеющей стали. Центральные проводники изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция нагрузок обеспечивают высокую стабильность параметров и малую неравномерность КСВН в диапазоне рабочих температур от −60 до +85 °C. По индивидуальному заказу возможно табличное описание параметров нагрузок серии НР, поставка нагрузок с максимальной рабочей температурой до +110 °C.

Технические параметры


Обозначение  Соединитель  Номинальный
КСВН
Неравномерность
КСВН (тип.)
Диапазон
частот, ГГц
Pвх *, Вт,
не более
НР1-18-01  Тип III (вилка)  1,2
± 0,10
(± 0,06)
0…18
2 **
НР1-18-11  Тип N (вилка)
НР1-18-01Р  Тип III (розетка)
НР1-18-11Р  Тип N (розетка)
НР2-18-01
Тип III (вилка)  1,4
± 0,17
(± 0,08)
НР2-18-11  Тип N (вилка)
НР2-18-01Р  Тип III (розетка)
НР2-18-11Р  Тип N (розетка)
НР3-18-01  Тип III (вилка)  2,0
± 0,22
(± 0,14)
НР3-18-11  Тип N (вилка)
НР3-18-01Р  Тип III (розетка)
НР3-18-11Р  Тип N (розетка)
НР4-18-01  Тип III (вилка) 3,0
± 0,25
(± 0,14)
НР4-18-11  Тип N (вилка)
НР4-18-01Р
Тип III (розетка)
НР4-18-11Р  Тип N (розетка)
НР1-20-03  Тип IX, вар. 3 (вилка)  1,2
± 0,10
(± 0,06)
0…20 ***
1 **
НР1-20-13  Тип 3,5 мм (вилка)
НР1-20-03Р  Тип IX, вар. 3 (розетка)
НР1-20-13Р  Тип 3,5 мм (розетка)
НР2-20-03  Тип IX, вар. 3 (вилка)  1,4
± 0,17
(± 0,08)
НР2-20-13  Тип 3,5 мм (вилка)
НР2-20-03Р  Тип IX, вар. 3 (розетка)
НР2-20-13Р  Тип 3,5 мм (розетка)
НР3-20-03  Тип IX, вар. 3 (вилка)  2,0
± 0,22
(± 0,12)
НР3-20-13  Тип 3,5 мм (вилка)
НР3-20-03Р  Тип IX, вар. 3 (розетка)
НР3-20-13Р  Тип 3,5 мм (розетка)
НР4-20-03  Тип IX, вар. 3 (вилка)  3,0
± 0,20
(± 0,15)
НР4-20-13  Тип 3,5 мм (вилка)
НР4-20-03Р  Тип IX, вар. 3 (розетка)
НР4-20-13Р  Тип 3,5 мм (розетка)
НР1-50-05  Тип 2,4 мм (вилка) 1,2
± 0,10
0…50 ***
0,5 **
НР1-50-05Р  Тип 2,4 мм (розетка)
НР3-50-05  Тип 2,4 мм (вилка)  2,0
± 0,20
НР3-50-05Р  Тип 2,4 мм (розетка)


* Максимальная долговременная рассеиваемая мощность по постоянному току.
** Значение дано для нормальных климатических условий. При увеличении температуры окружающей среды рекомендуется уменьшить величину входной мощности.
*** По индивидуальному заказу доступны нагрузки с рабочим диапазоном частот до 32 ГГц.
