Нагрузки согласованные коаксиальные с повышенным уровнем рассеиваемой мощности

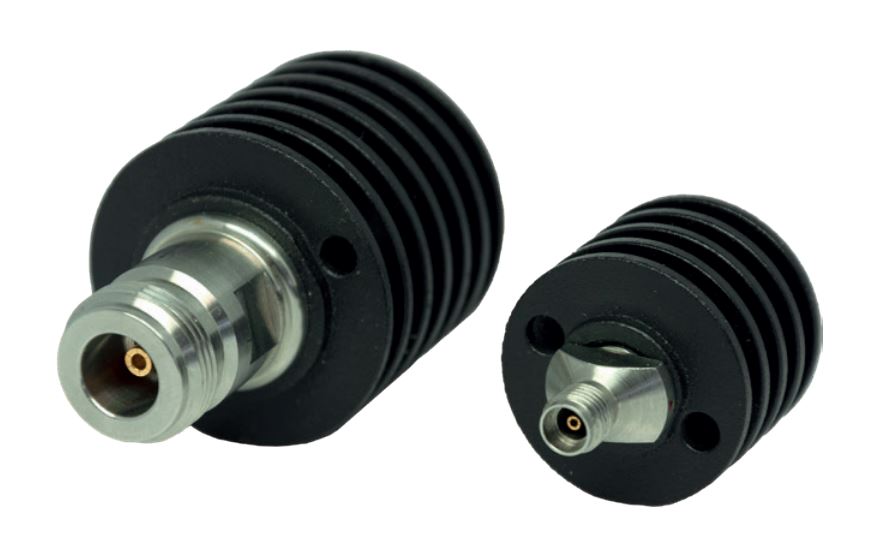

Согласованные нагрузки серии НСП предназначены для обеспечения «бегущего» режима распространения электромагнитных волн в коаксиальном тракте с волновым сопротивлением 50 Ом мощностью до 15 Вт.
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Технические параметры
Нагрузки согласованные серии НСП1-18
| Обозначение | Соединитель | Диапазон частот, ГГц | КСВН, не более (тип.) | Pвх *, Вт, не более |
|
НСП1-18-01 |
Тип III (вилка) |
0…18 |
1,1 (1,04) |
15 ** |
|
НСП1-18-11 |
Тип N (вилка) | |||
|
НСП1-18-01Р |
Тип III (розетка) | |||
|
НСП1-18-11Р |
Тип N (розетка) |
Нагрузки согласованные серии НСП1-32
| Обозначение | Соединитель | Диапазон частот, ГГц | КСВН, не более (тип.) | Pвх *, Вт, не более |
|
НСП1-32-03 |
Тип IX, вар. 3 (вилка) |
0…32 |
1,15 (1,1) |
8 ** |
|
НСП1-32-13 |
Тип 3,5 мм (вилка) | |||
|
НСП1-32-03Р |
Тип IX, вар. 3 (розетка) | |||
|
НСП1-32-13Р |
Тип 3,5 мм (розетка) |
Нагрузки согласованные серии НСП1-18
|
|
Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (вилка) |
|
|
Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (вилка) |
|
|
Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (розетка) |
|
|
Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (розетка) |
Нагрузки согласованные серии НСП1-18
|
Название Описание |
|
НСП1-18-01 Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (вилка) |
|
Название Описание |
|
НСП1-18-11 Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (вилка) |
|
Название Описание |
|
НСП1-18-01Р Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (розетка) |
|
Название Описание |
|
НСП1-18-11Р Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (розетка) |
Нагрузки согласованные серии НСП1-32
|
|
Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель - Тип IX вар.3 (вилка) |
|
|
Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель - Тип 3,5 мм (вилка) |
|
|
Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель - Тип IX вар.3 (розетка) |
|
|
Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель - Тип 3,5 мм (розетка) |
Нагрузки согласованные серии НСП1-32
|
Название Описание |
|
НСП1-32-03 Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель - Тип IX вар.3 (вилка) |
|
Название Описание |
|
НСП1-32-13 Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель - Тип 3,5 мм (вилка) |
|
Название Описание |
|
НСП1-32-03Р Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель - Тип IX вар.3 (розетка) |
|
Название Описание |
|
НСП1-32-13Р Нагрузка согласованная с повышенным уровнем рассеиваемой мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель - Тип 3,5 мм (розетка) |
