Наборы аттенюаторов коаксиальных

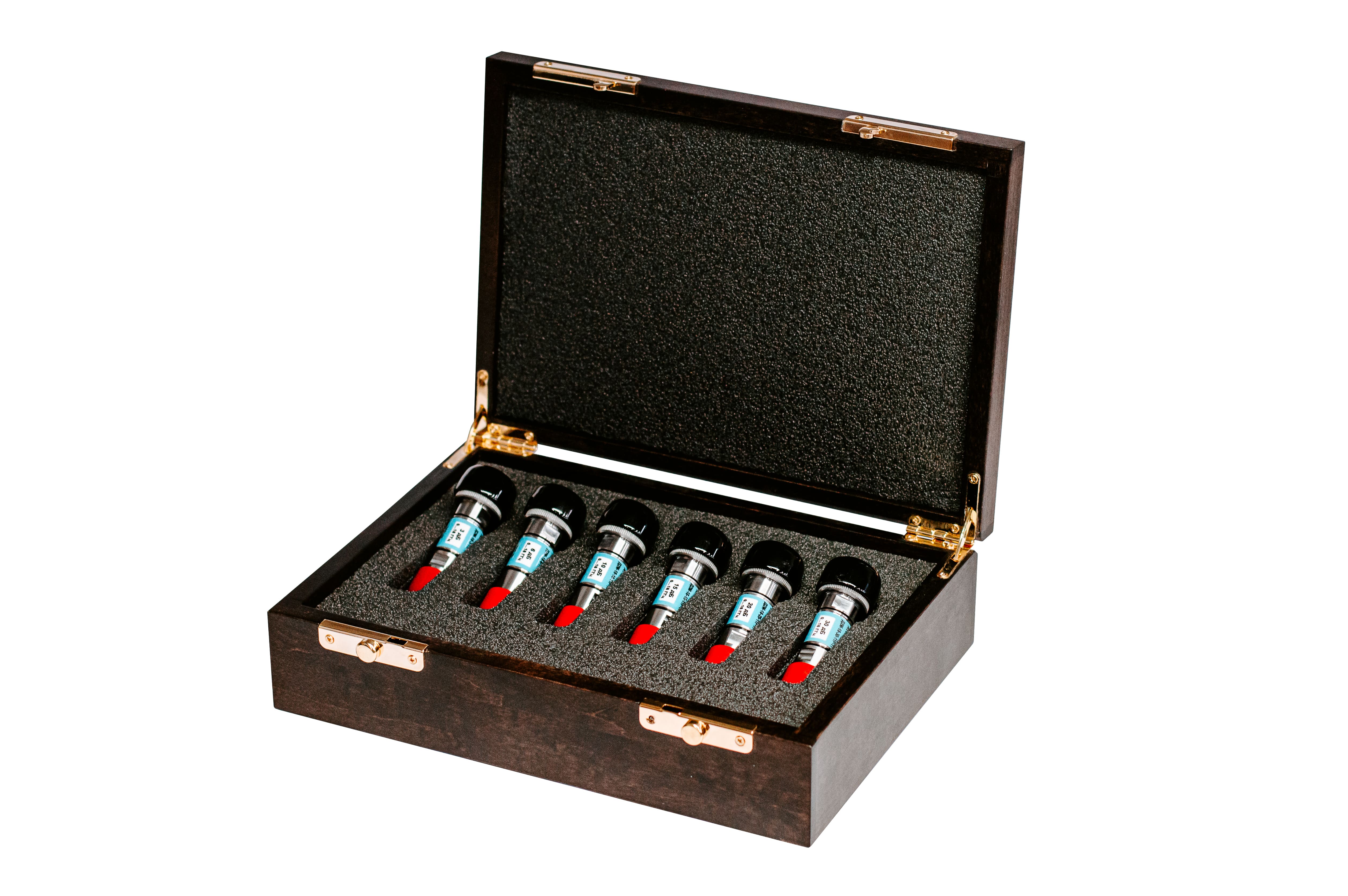

Наборы аттенюаторов серии НАК предназначены для использования в лабораторных измерениях. Аттенюаторы могут применяться как в качестве мер коэффициента передачи, так и в качестве рабочих эталонов коэффициента ослабления для проверки технических характеристик скалярных и векторных анализаторов цепей.

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

В состав наборов включены аттенюаторы с номинальным ослаблением 3, 6, 10, 15, 20 и 30 дБ. Корпуса и гайки аттенюаторов изготовлены из нержавеющей стали, а центральные проводники – из бериллиевой бронзы. Все центральные проводники покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. По индивидуальному заказу доступно табличное описание на каждый элемент набора – зависимость коэффициента передачи и коэффициента отражения от частоты. Возможна поставка наборов НАК с иным рядом ослаблений аттенюаторов.

Технические параметры


Наборы аттенюаторов в коаксиальном тракте 7/3,04 мм

Набор

Обозначение

Соединители

Номинальное

ослабление, дБ

Неравномерность

ослабления, дБ

Диапазон

частот, ГГц

КСВН,

не более

Рвх, Вт,

не более

Ри, Вт,

не более

НАК-7-1

Д2М-18-3-01Р-01

тип III (розетка) – тип III (вилка)

3

±0,3

0…18

1,2

3,5

700

Д2М-18-6-01Р-01

тип III (розетка) – тип III (вилка)

6

Д2М-18-10-01Р-01

тип III (розетка) – тип III (вилка)

10

Д2М-18-15-01Р-01

тип III (розетка) – тип III (вилка)

15

Д2М-18-20-01Р-01

тип III (розетка) – тип III (вилка)

20

Д2М-18-30-01Р-01

тип III (розетка) – тип III (вилка)

30

НАК-7-2

Д2М-18-3-11Р-11

тип N (розетка) – тип N (вилка)

3

±0,3

0…18

1,2

3,5

700

Д2М-18-6-11Р-11

тип N (розетка) – тип N (вилка)

6

Д2М-18-10-11Р-11

тип N (розетка) – тип N (вилка)

10

Д2М-18-15-11Р-11

тип N (розетка) – тип N (вилка)

15

Д2М-18-20-11Р-11

тип N (розетка) – тип N (вилка)

20

Д2М-18-30-11Р-11

тип N (розетка) – тип N (вилка)

30



Наборы аттенюаторов в коаксиальном тракте 7/3,04 мм

Набор

Обозначение

Соединители

Номинальное

ослабление, дБ

Неравномерность

ослабления, дБ

Диапазон

частот, ГГц

КСВН,

не более

Рвх, Вт,

не более

Ри, Вт,

не более

0…20 ГГц

20…32 ГГц

0…20 ГГц

20…32 ГГц

НАК-3,5-1

Д2М-32-3-03Р-03

тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)

3

±0,3

±0,5

0…32

1,17

1,25

2

400

Д2М-32-6-03Р-03

тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)

6

Д2М-32-10-03Р-03

тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)

10

Д2М-32-15-03Р-03

тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)

15

Д2М-32-20-03Р-03

тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)

20

Д2М-32-30-03Р-03

тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)

30

НАК-3,5-2

Д2М-32-3-13Р-13

тип 3,5 мм (розетка) – тип 3,5 мм (вилка)

3

±0,3

±0,5

0…32

1,17

1,25

2

400

Д2М-32-6-13Р-13

тип 3,5 мм (розетка) – тип 3,5 мм (вилка)

6

Д2М-32-10-13Р-13

тип 3,5 мм (розетка) – тип 3,5 мм (вилка)

10

Д2М-32-15-13Р-13

тип 3,5 мм (розетка) – тип 3,5 мм (вилка)

15

Д2М-32-20-13Р-13

тип 3,5 мм (розетка) – тип 3,5 мм (вилка)

20

Д2М-32-30-13Р-13

тип 3,5 мм (розетка) – тип 3,5 мм (вилка)

30



Наборы аттенюаторов в коаксиальном тракте 2,92/1,27 мм

Набор

Обозначение

Соединители

Номинальное

ослабление, дБ

Неравномерность

 ослабления, дБ

Диапазон

частот, ГГц

КСВН,

не более

Рвх, Вт,

не более

Ри, Вт,

не более

НАК-2,92

Д2М-40-3-14Р-14

тип 2,92 мм (розетка) – тип 2,92 мм (вилка)

3

±0,8

0…40

1,2

1,5

300

Д2М-40-6-14Р-14

тип 2,92 мм (розетка) – тип 2,92 мм (вилка)

6

Д2М-40-10-14Р-14

тип 2,92 мм (розетка) – тип 2,92 мм (вилка)

10

Д2М-40-15-14Р-14

тип 2,92 мм (розетка) – тип 2,92 мм (вилка)

15

Д2М-40-20-14Р-14

тип 2,92 мм (розетка) – тип 2,92 мм (вилка)

20

Д2М-40-30-14Р-14

тип 2,92 мм (розетка) – тип 2,92 мм (вилка)

30



Наборы аттенюаторов в коаксиальном тракте 2,4/1,04 мм

Набор

Обозначение

Соединители

Номинальное

ослабление, дБ

Неравномерность

ослабления, дБ

Диапазон

частот, ГГц

КСВН,

не более

Рвх, Вт,

не более

Ри, Вт,

не более

НАК-2,4

Д2М-50-3-05Р-05

тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

3

±1

0…50

1,25

1,5

300

Д2М-50-6-05Р-05

тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

6

Д2М-50-10-05Р-05

тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

10

Д2М-50-15-05Р-05

тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

15

Д2М-50-20-05Р-05

тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

20

Д2М-50-30-05Р-05

тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

30
