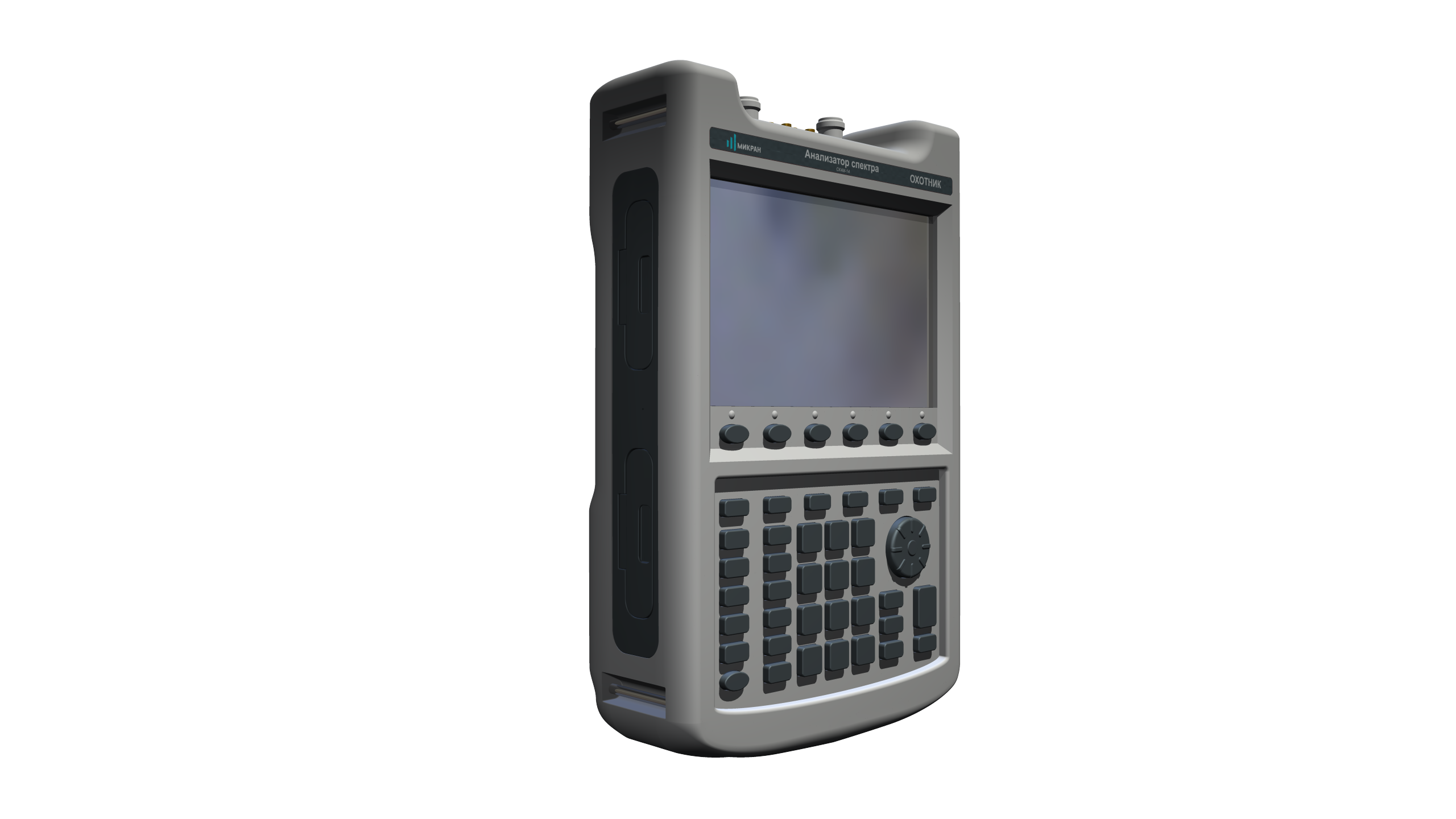

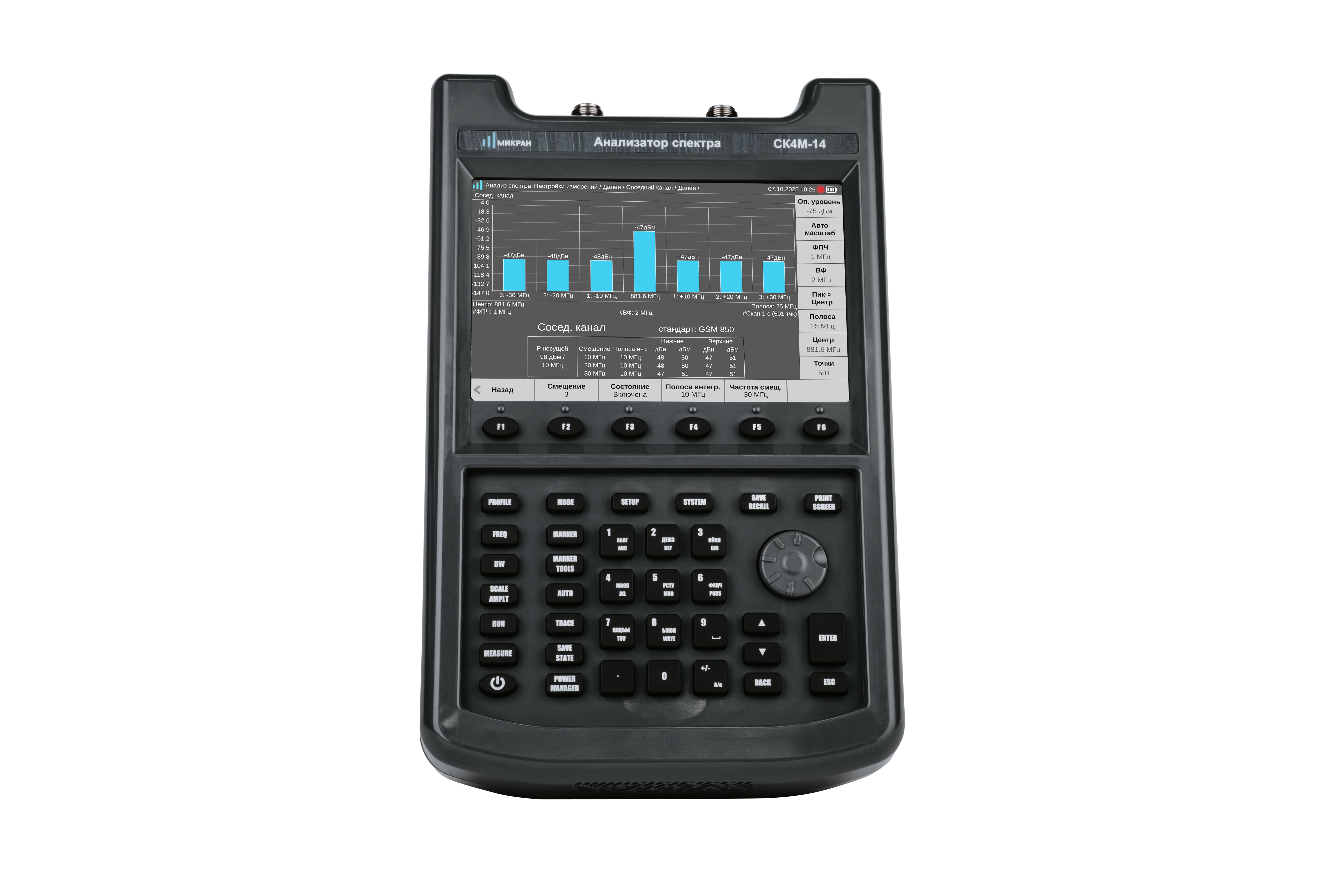

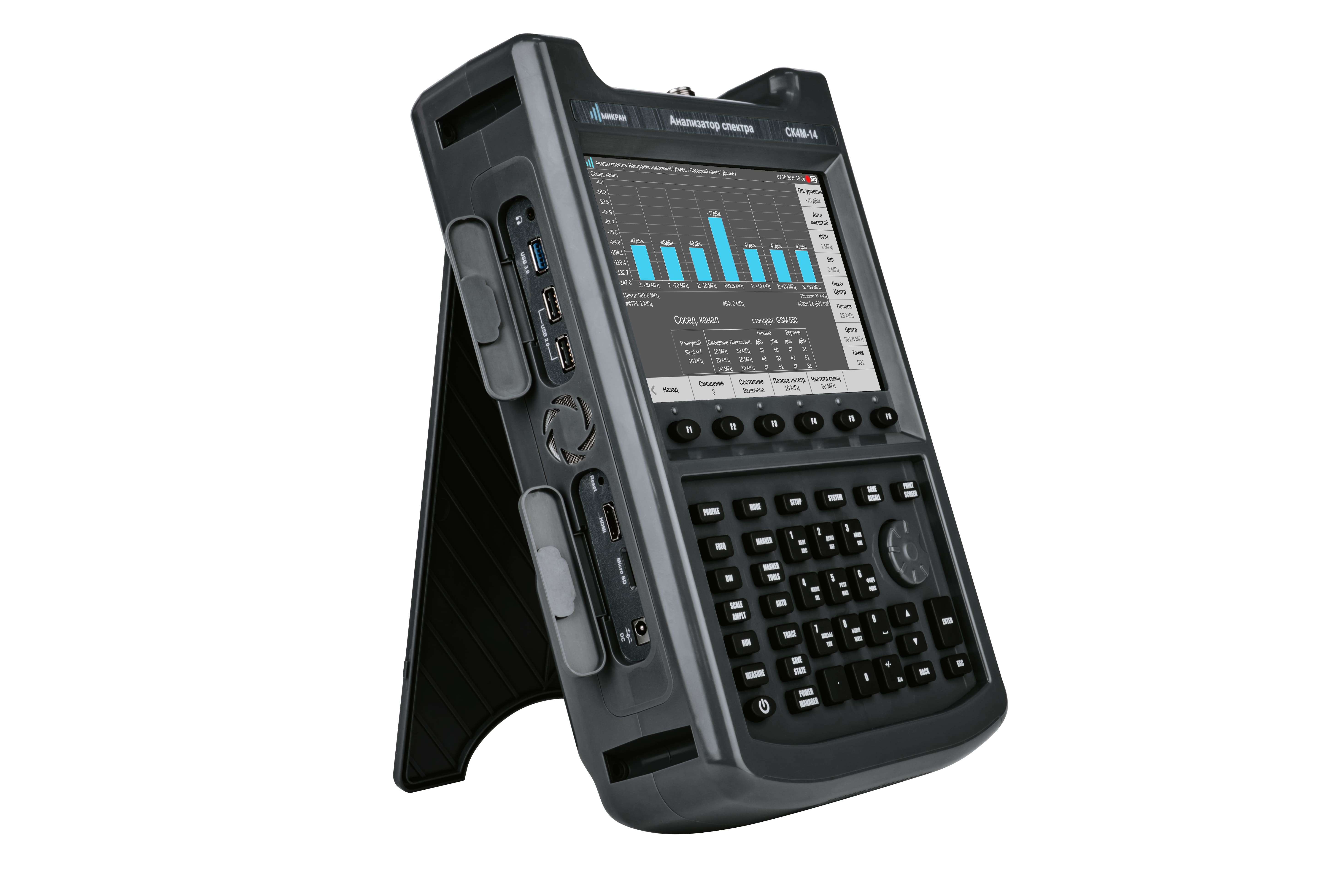

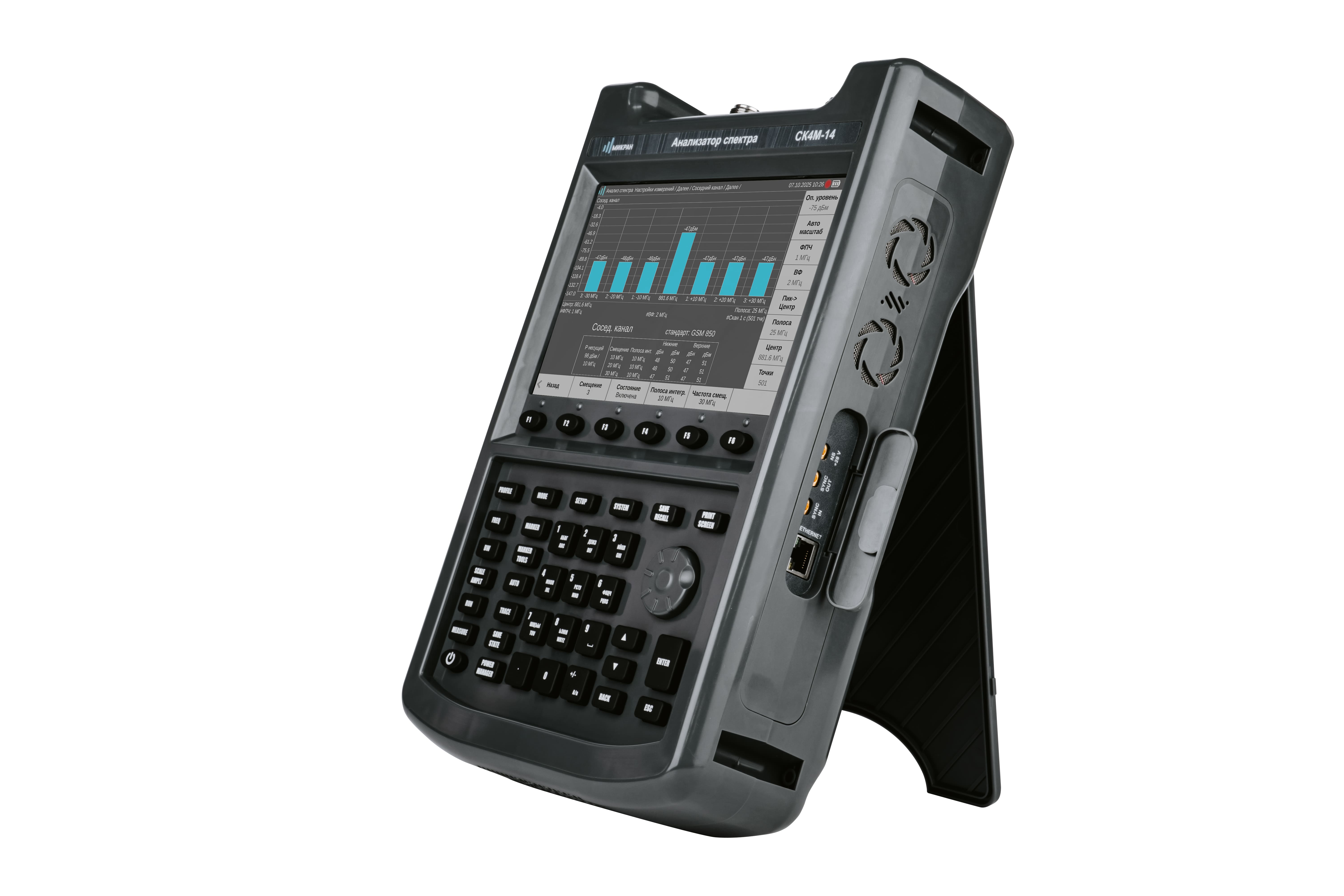

Портативный анализатор спектра СК4М-14
— Диапазон частот: 9 кГц …14 ГГц
— Средний уровень собственных шумов −137 дБм/Гц
— Точка пересечения третьего порядка (IP3) +15 дБм
— Встроенная функция векторного анализа цепей
— Внесён в реестр Российской промышленной продукции согласно ПП719
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Портативный анализатор спектра СК4М‑14 с функцией векторного анализа цепей предназначен для измерения спектра гармонических сигналов, а также для анализа и оценки различных параметров сложных сигналов связи. Позволяет проводить измерения различных характеристик СВЧ устройств и цепей.
Прибор может использоваться при производстве и обслуживании СВЧ-аппаратуры, телекоммуникационного и радиолокационного оборудования. Благодаря портативному исполнению и простой замене аккумулятора анализатор спектра СК4М-14 можно использовать как в лабораторных, так и в полевых условиях.
Основные функции:
— Анализ спектра.
— Измерения мощности в полосе (OBW, CP, ACPR).
— Сканер каналов.
— Анализ сигналов с цифровой модуляцией.
— Векторный анализ цепей *.
— Анализ кабелей и антенн *.
*В разработке. Дополнительная информация по запросу на email: kia@micran.ru.
Основные функции:
— Тачскрин-дисплей 8 дюймов.
— Сменный аккумулятор, до 4 часов работы.
— Встроенный GPS-модуль.

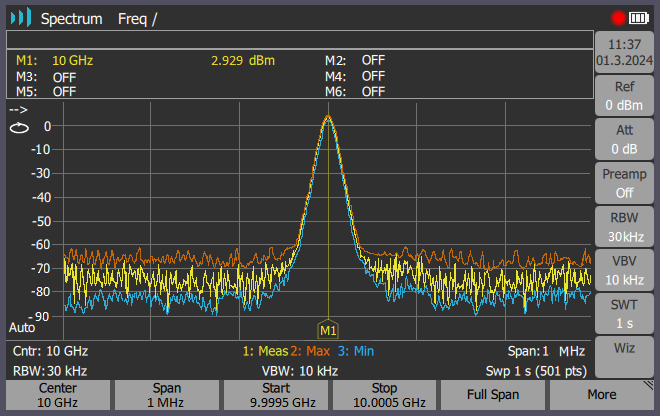

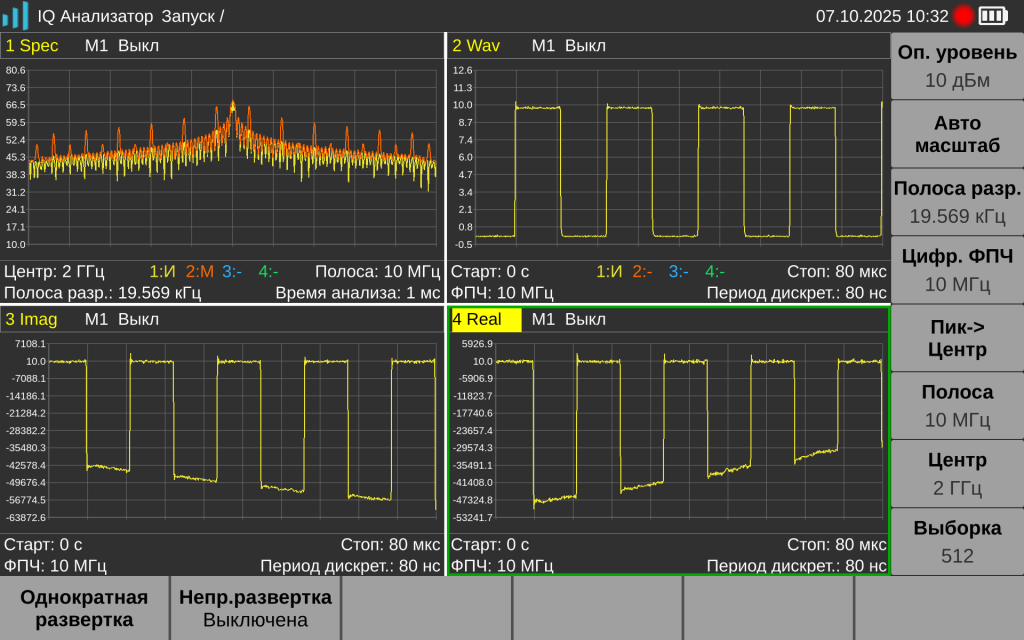

Программное обеспечение
Прибор имеет встроенное программное обеспечение и может управляться с помощью клавиатуры и сенсорного экрана, а также может подключаться к ПК посредством интерфейсов Ethernet или USB.
Программный интерфейс, совместимый со стандартом SCPI, позволяет пользователю управлять прибором с помощью стороннего программного обеспечения (LabVIEW, MS Excel, MATLAB и т.д.).
— Удобный пользовательский интерфейс.
— Сохранение результатов измерений и настроек программы во внутренней памяти анализатора или на внешнее запоминающее устройство.
— Многофункциональная система маркеров.
— Все элементы управления ПО доступны как при использовании клавиатуры, так и непосредственно на экране.
— Автоматическое обновление ПО при подключении прибора к Интернету.
Технические характеристики анализатора спектра *
| Параметр | Значение |
|---|---|
|
Диапазон рабочих частот |
9 кГц …14 ГГц |
|
Точка пересечения третьего порядка АС при опорном уровне 0 дБм, дБм |
15 |
|
Максимальный уровень сигнала на входе, дБм |
27 |
|
Уровень собственных шумов АС в полосе 1 Гц, дБм предусилитель выкл. предусилитель вкл. |
−137…−129 −153…−147 |
|
Относительная точность установки частоты внутреннего опорного генератора, ppm |
1,5 |
|
Максимальная абсолютная погрешность измерения уровня АС, дБ |
0,8 |
|
Полосы пропускания фильтров ПЧ по уровню −3 дБ |
от 1 Гц до 103 Гц, с шагом 1 / 2 / 3 / 5 / 7 / 10, от 103 Гц до 107 Гц с шагом 1 / 3 / 10 |
|
Уровень фазовых шумов на несущей 1 ГГц, дБн/Гц на отстройке 10 кГц на отстройке 100 кГц на отстройке 1 МГц |
−106 −100 −110 |
|
Динамический диапазон измерения КП ВАЦ, приведенный к полосе ПЧ 10 Гц, дБ |
80…90 |
|
Диапазон уровней выходной мощности ВАЦ, дБм |
−30…0 |
|
ВЧ-вход (вход АС) |
|
|
разъём |
тип N (розетка) |
|
входное сопротивление, Ом |
50 |
|
КСВН (вх. атт. = 10 дБ) |
<2 |
|
ВЧ-выход |
|
|
разъём |
тип N (розетка) |
|
входное сопротивление, Ом |
50 |
|
КСВН (вх. атт. 20 дБ) |
< 2 |
|
Полоса частот |
100 кГц …14 ГГц |
|
Мощность на выходе, дБм, не менее |
0 |
|
Аттенюатор |
30 дБ с шагом 10 дБ |
|
Динамический диапазон измерения КП (вх. атт.= 0 дБ, генер. атт. = 10 дБ, RBW = 1 кГц): |
|
|
100 кГц …10 МГц |
80 |
|
10 МГц …6 ГГц |
90 |
|
6…14 ГГц |
80 |
|
Измерение коэффициента шума |
да |
|
Следящий генератор для АС |
весь диапазон |
|
Диапазон рабочих температур, °С |
−10…+55 |
|
Масса, кг, не более |
3,5 |
* Указанные значения носят предварительный характер.
