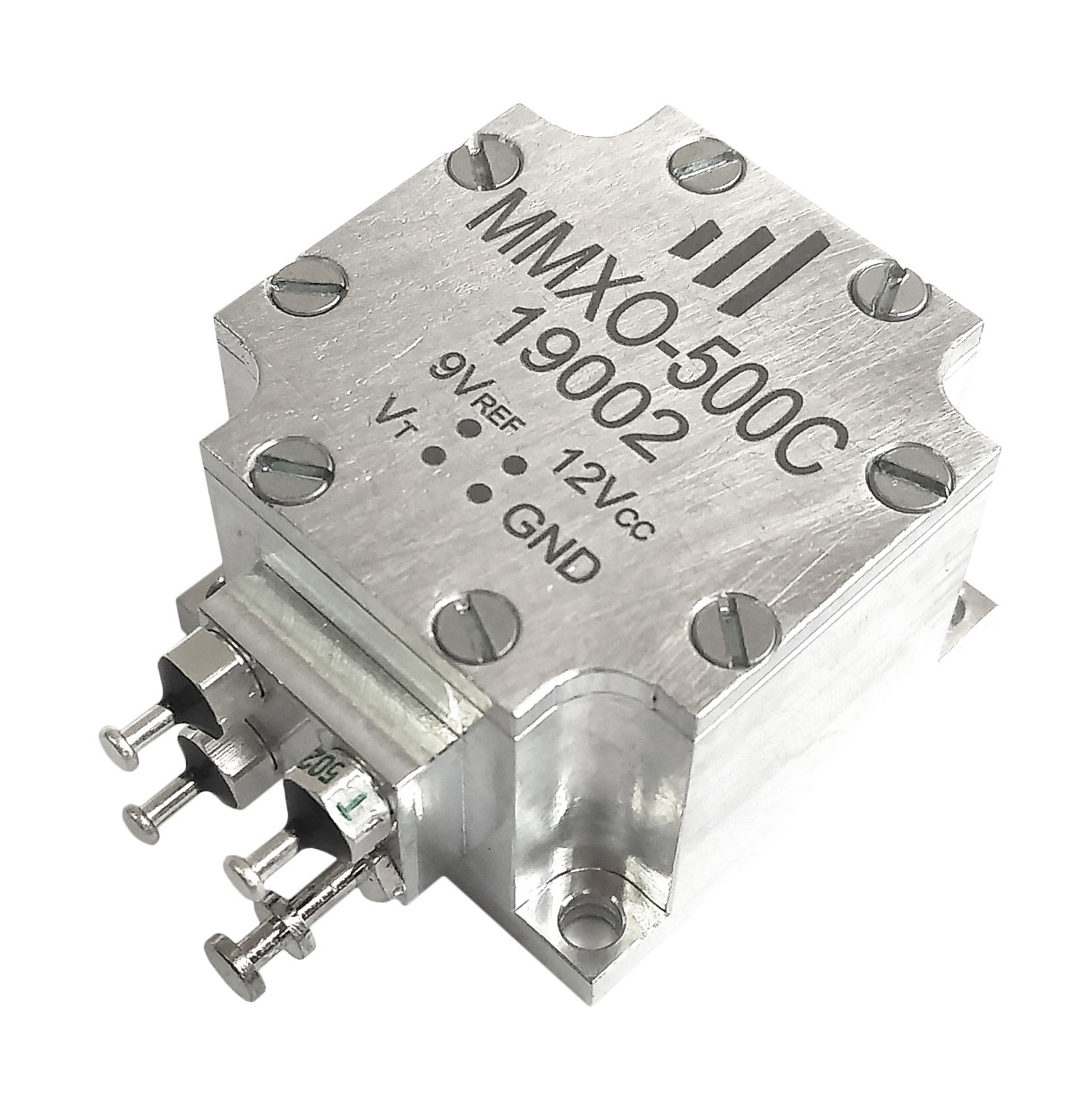

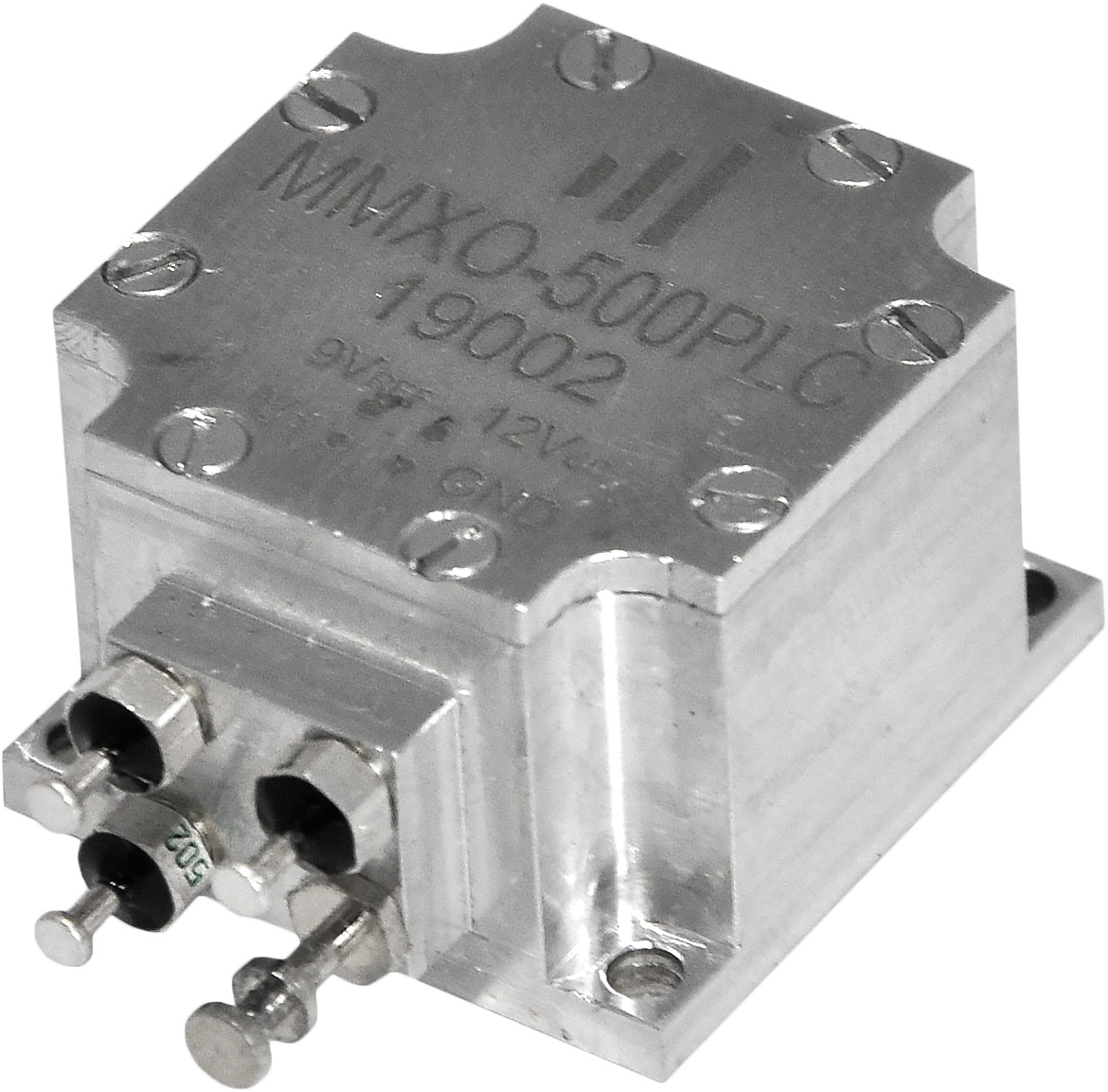

Кварцевые генераторы с умножителем частоты MMXO-500C, MMXO-500PLC и MMXO-1000C

— Сверхнизкий фазовый шум

— Высокая выходная мощность

— Высокая стабильность частоты

Отправить запрос
В избранное
arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

MMXO-500C, MMXO-500PLC и MMXO-1000C — комбинация термостатированного генератора MOXO-100 и умножителя частоты с буферным выходным усилителем мощности. Благодаря тщательно проработанной схеме умножителя частоты реализован весь шумовой потенциал MOXO-100 на высокой частоте. Приведенный к выходу генераторной части уровень фазового шума находится на уровне ниже -180 дБн/Гц. Генераторы предназначены для применения в малошумящих синтезаторах частоты, цифровых формирователях сигналов с высоким качеством спектра, а также в приемниках с широкой полосой обработки.


Технические характеристики


Модель

MMXO-500C

MMXO-500PLC

MMXO-1000C

Рабочая частота

500

500 *

1000

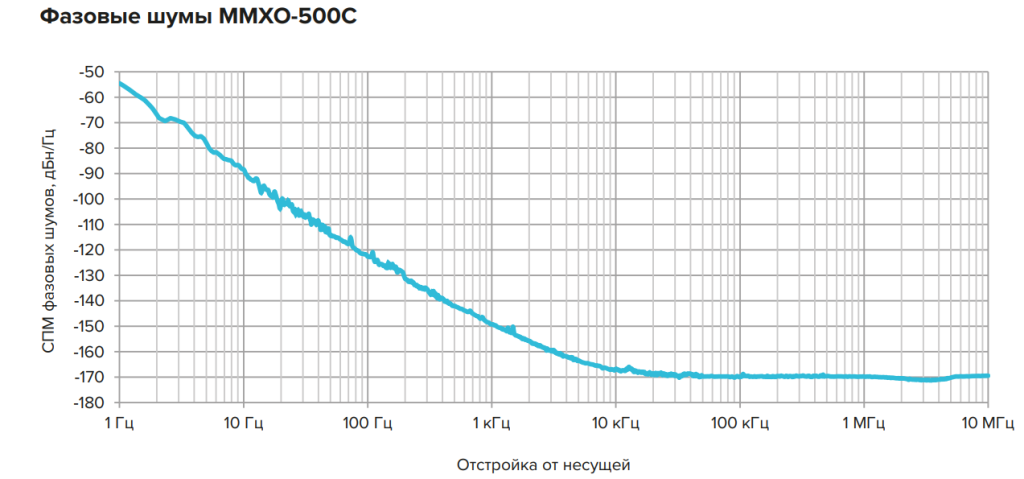

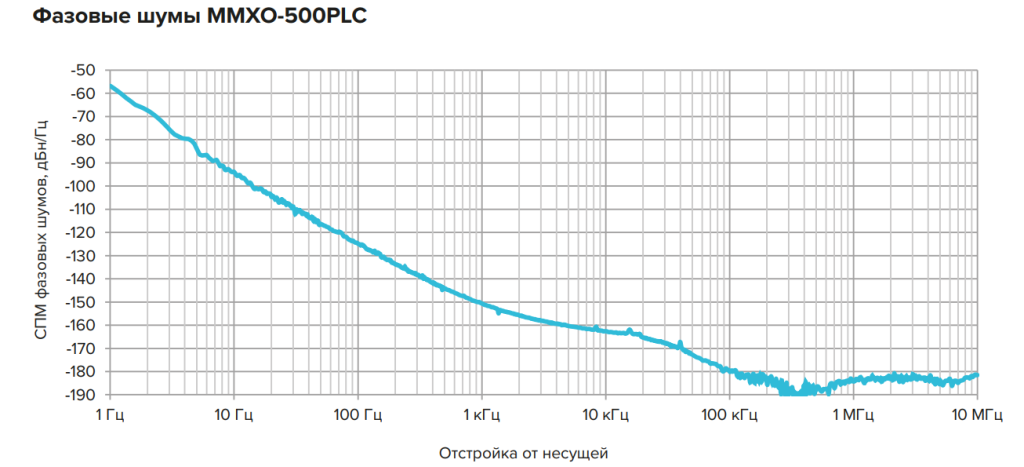

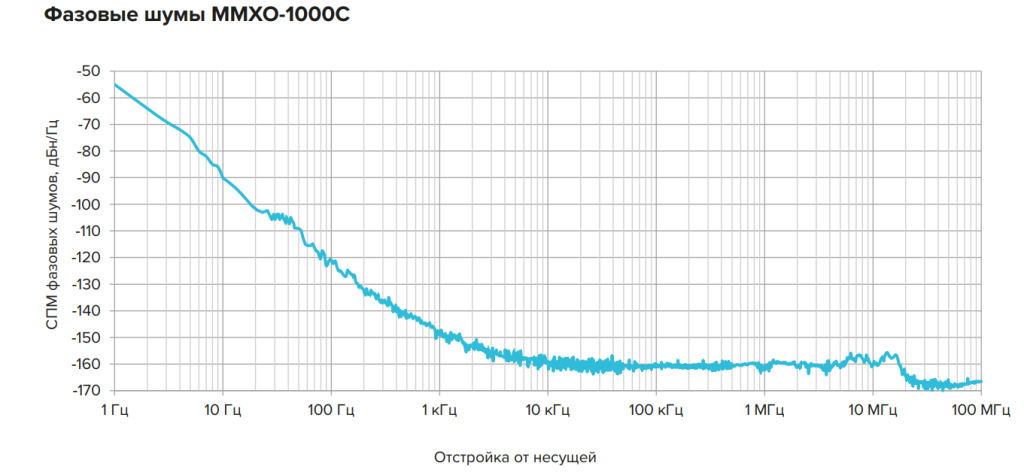

Фазовый шум на отстройке, дБн/Гц, не более
1 Гц
10 Гц
100 Гц
1 кГц
10 кГц
100 кГц
1 МГц

-55
-90
-121
-145
-160
-165
-168

-55
-90
-121
-145
-160
-175
-175

-49
-84
-115
-139
-154
-169
-169

Ток потребления, мА, не более
после включения
после прогрева

450
150

700
200

500
200

Выходная мощность, дБм, не менее

17

14

«Старение», после 30 дней, не более

0,5 × 10-6

Девиация Аллана на интервале 1 с

5 × 10-11

Уровень паразитных гармоник 100 МГц,

дБн, не более

-70

Напряжение питания, В

12 ± 0,5

Температурная нестабильность

частоты, не более

5 × 10-7

Нестабильность частоты от

изменения нагрузки 50 Ом ± 10 %, не более

5 × 10-8

Диапазон перестройки частоты

± 1,5 × 10-6

Диапазон напряжений управления, В

0…9

Выход опорного напряжения, В

9 ± 1

Диапазон рабочих температур, °С

-40...+60

* Время установления частоты после включения питания в НУ не более 1 минуты.
