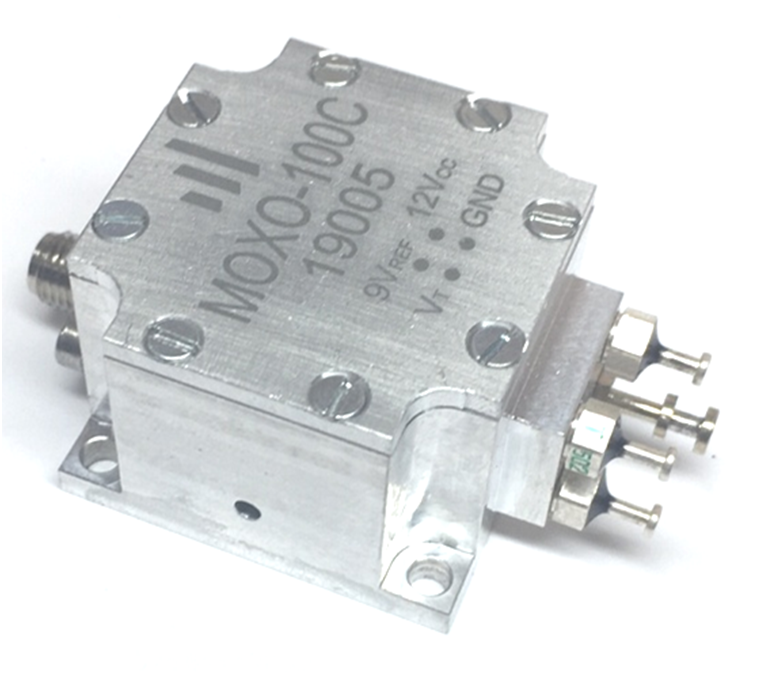

Термостатированный кварцевый генератор MOXO-100C

— Возможность монтажа на печатную плату

— Высокая стабильность частоты

— Низкий уровень фазовых шумов

— Высокая выходная мощность

— Экономичный режим питания

Отправить запрос
В избранное
arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

MOXO-100C с коаксиальным выходом – встраиваемое модульное решение с возможностью монтажа на печатную плату. По сравнению с предшествующей моделью MOXO-100, новый генератор обеспечивает улучшенные шумовые характеристики выходного сигнала и повышенную защищенность к внешним помехам. Генератор MOXO-100C предназначен для решений, где требуется низкий фазовый шум, малый показатель «старение» и достаточно высокая для генераторов такого класса выходная мощность.

Отличительной особенностью данной серии является высокая фазовая стабильность выходного сигнала. MOXO-100C широко используются в качестве опорного генератора в измерительной, связной и радиолокационной технике.



Технические характеристики

 Рабочая частота, МГц     100*
 «Старение», после 30 дней, не более
      0,5 × 10-6
 Девиация Аллана на интервале 1 с      5 × 10-11

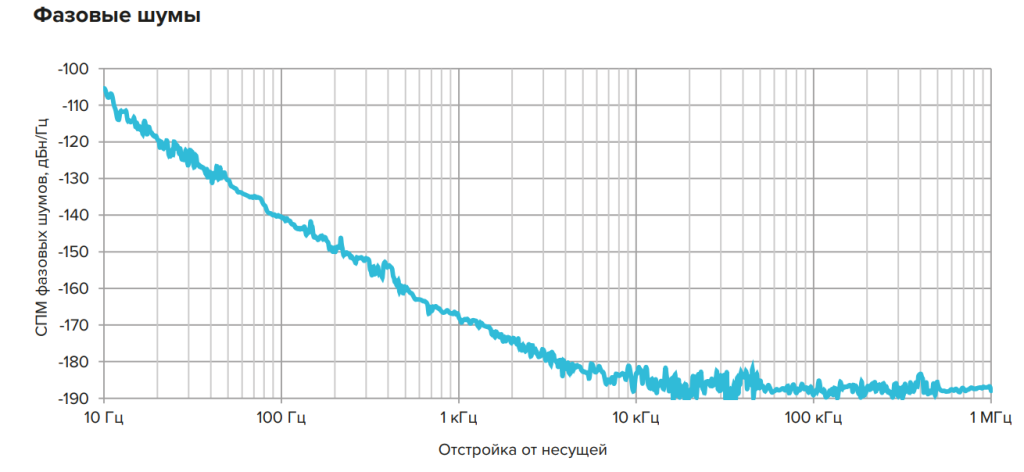

 Фазовый шум на отстройке, дБн/Гц, не более:
1 Гц
10 Гц
100 Гц
1 кГц
10 кГц
100 кГц

     –75
     –105
     –135
     –165
     –175
     –176
 Выходная мощность, дБм, не менее      14
 Напряжение питания, В      12 ± 0,5
 Ток потребления, мА:
после включения
после прогрева

     400
     100
 Температурная нестабильность частоты, не более      5 × 10-8
 Нестабильность частоты от изменения нагрузки 50 Ом ± 10 %, не более      5 × 10-8
 Диапазон перестройки частоты      ±1,5 × 10-6
 Диапазон напряжений управления, В      0…9
 Выход опорного напряжения, В         -10…60

* Возможна разработка исполнения с любой рабочей частотой в диапазоне 5…120 МГц.
