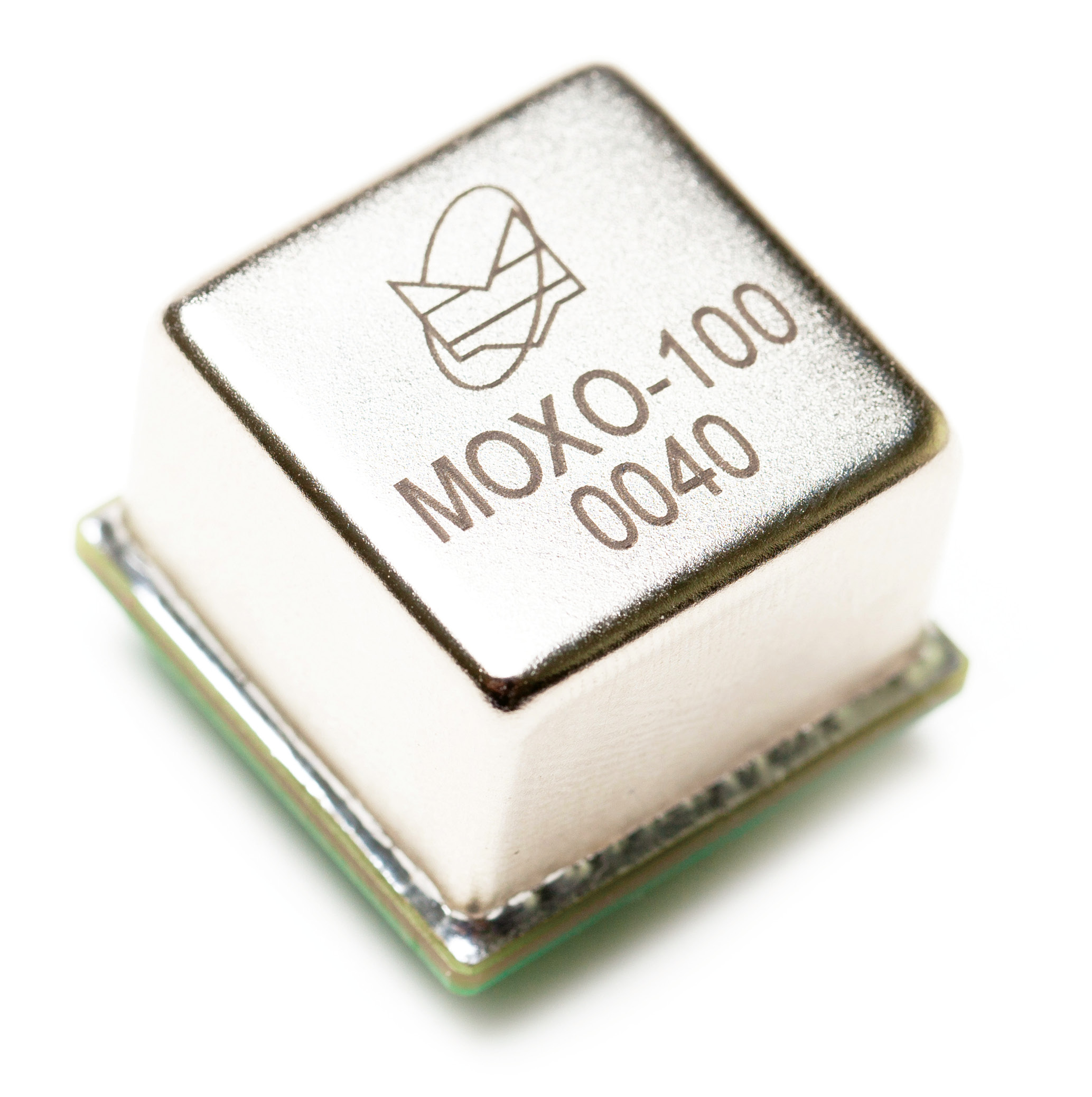

Термостатированный кварцевый генератор MOXO-100

— Высокая стабильность частоты

— Низкий уровень фазовых шумов

— Высокая выходная мощность

— Экономичный режим питания

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Термостатированные кварцевые генераторы серии MOXO предназначены для решений, где требуется низкий фазовый шум, малое значение параметра «старение» и достаточно высокая для генераторов такого класса выходная мощность. Отличительная особенностью данной серии является уникально высокая фазовая стабильность выходного сигнала. Такие генераторы широко используются в качестве опорных в измерительной, связной и радиолокационной технике.



Технические характеристики


 Рабочая частота, МГц     100*
 «Старение», после 30 дней, не более
     0,5 × 10-6
 Девиация Аллана на интервале 1 с      5 × 10-11

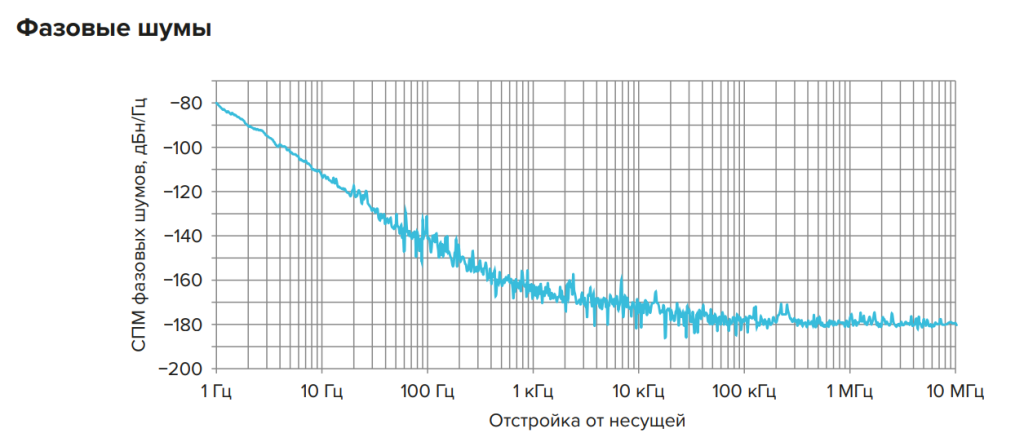

 Фазовый шум на отстройке, дБн/Гц, не более:
1 Гц
10 Гц
100 Гц
1 кГц
10 кГц
100 кГц

     –75
     –105
     –135
     –165
     –175
     –176
 Выходная мощность, дБм, не менее
     14
 Напряжение питания, В      12 ± 0,5
 Ток потребления, мА:
после включения
после прогрева

     400
     100
 Температурная нестабильность частоты, не более      5 × 10-8
 Нестабильность частоты от изменения нагрузки 50 Ом ± 10 %, не более      5 × 10-8
 Диапазон перестройки частоты      ±1,5 × 10-6
 Диапазон напряжений управления, В      0…9
 Диапазон рабочих температур, °С      –10...60
