Кварцевый генератор MVXO

— Низкий уровень фазовых шумов

— Малые габариты и энергопотребление

— Высокая температурная стабильность

— Технологичность

— Малое старение

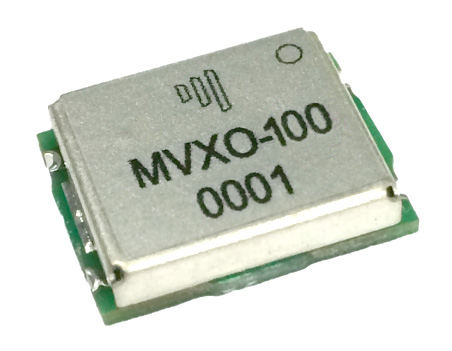

MVXO-100 — кварцевый ГУН с номинальной выходной частотой 100 МГц. Генератор предназначен для использования в измерительной, связной и радиолокационной технике в качестве источника с высокой кратковременной фазовой стабильностью, достигаемой благодаря применению высокодобротных кварцевых резонаторов. Генераторы с резонаторами AT-среза отличаются малыми габаритами и энергопотреблением при умеренно высокой фазовой стабильности выходного сигнала и низкой температурной стабильности частоты.


Фазовые шумы



Технические характеристики


 Выходная частота, МГц     10…175
 «Старение», ppm/год
     ±3
 Фазовый шум на отстройке для частоты 100 МГц, дБн/Гц, не более 1 кГц      −140
 Фазовый шум на отстройке для частоты 100 МГц, дБн/Гц, не более 10 кГц      −165
 Фазовый шум на отстройке для частоты 100 МГц, дБн/Гц, >100 кГц      −170
 Ток потребления, мА      10
 Напряжение питания, В      3,3…5
 Температурная нестабильность частоты, ppm      15
 Напряжение управления, В      0…5
 Диапазон перестройки частоты, ppm, не менее      ±25
 Выходная мощность, дБм, не более      3

Техническое описание

Кварцевый генератор MVXO
187 КБ
16.04.2020
