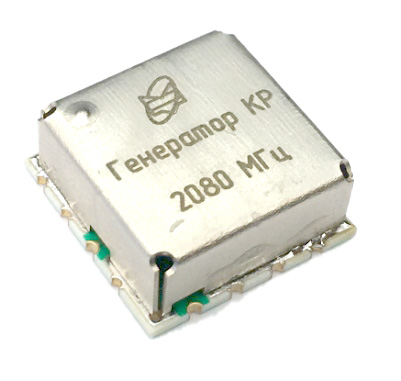

Генератор на коаксиальных резонаторах

Генераторы на коаксиальных резонаторах предназначены для использования в системах радиолокации с непрерывным излучением, а также в качестве промежуточного источника сигнала в системах формирования стабильных частот СВЧ с помощью кварцевых генераторов. Данный тип генераторов имеет отличную фазовую стабильность при умеренно высокой полосе перестройки (от 0,5%) и высоких частотах генерации. Доступны более двадцати исполнений генераторов с номинальными частотами 0,7…4 ГГц.

Фазовые шумы




Технические характеристики


 Номинальная частота, ГГц      0,7…4
 СПМ фазового шума на отстройке 100 кГц для частоты 2,5 ГГц, дБн/Гц      −145
 Мощность на нагрузке 50 Ом, дБм      >8
 Ток потребления, мА      ~40
 Напряжение питания, В      5
 Напряжение управления, В      0…5
 Диапазон перестройки частоты, %      <0,5
 Диапазон рабочих температур, °С
     −40…+85

Техническое описание

Генератор на коаксиальных резонаторах
189 КБ
16.04.2020
