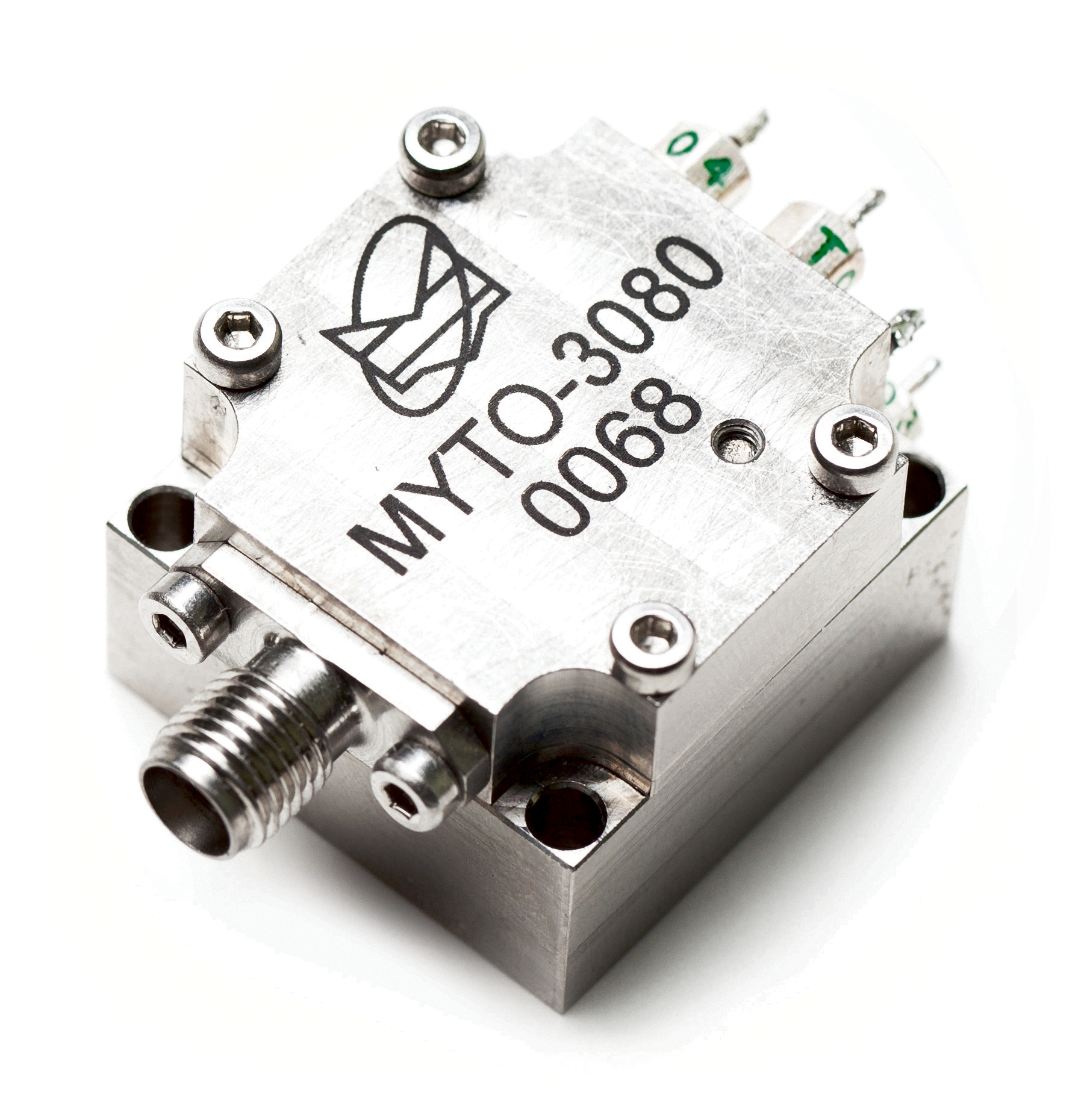

ЖИГ-генератор MYTO-3080

— Сверхширокая полоса перестройки

— Низкий фазовый шум

— Высокая линейность регулировочной характеристики

— Небольшие габариты

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

ЖИГ-генераторы MYTO-3080 - рекордсмены по совокупности фазовой стабильности и диапазона перестройки частоты. Они способны сохранять умеренно низкий фазовый шум сигнала при перестройке частоты более чем в три раза. Этот эффект достигается благодаря использованию монокристаллического ферромагнитного резонатора из железо-иттриевого граната.


Фазовые шумы


Технические характеристики

 Диапазон рабочих частот, ГГц      3…8
 Температурный дрейф частоты, МГц, не более      10
 Изменение частоты при изменении характера нагрузки, (12 дБ обратные потери), МГц      3
 Уровень 2-й гармоники, дБн      −8
 Уровень 3-й гармоники, дБн      −20
 Напряжения питания / Ток потребления, В/мА      +5/100, −5/30
 Выходная мощность, дБм      12
 Изменения выходной мощности, дБ, не более      ±2
 Фазовый шум при отстройке 100 кГц, дБн/Гц, не более      −125
 Характеристики катушки грубой подстройки
Крутизна регулировочной характеристики, МГц/мА
Гистерезис, МГц
Сопротивление катушки, Ом
Индуктивность катушки, мГн

     10
     10
     10
     10…14
 Характеристики катушки точной подстройки
Крутизна регулировочной характеристики, кГц/мА
Сопротивление катушки, Ом
Индуктивность катушки, нГн
Диапазон рабочих температур, °С

     200
     1
     500…600
     0...60
