Масштабируемый усилитель Х-диапазона

Масштабируемый усилитель мощности предназначен для эксплуатации в составе стационарных систем в закрытом помещении с принудительным обдувом. Усилительный модуль оснащен воздушным радиатором и платой управления.

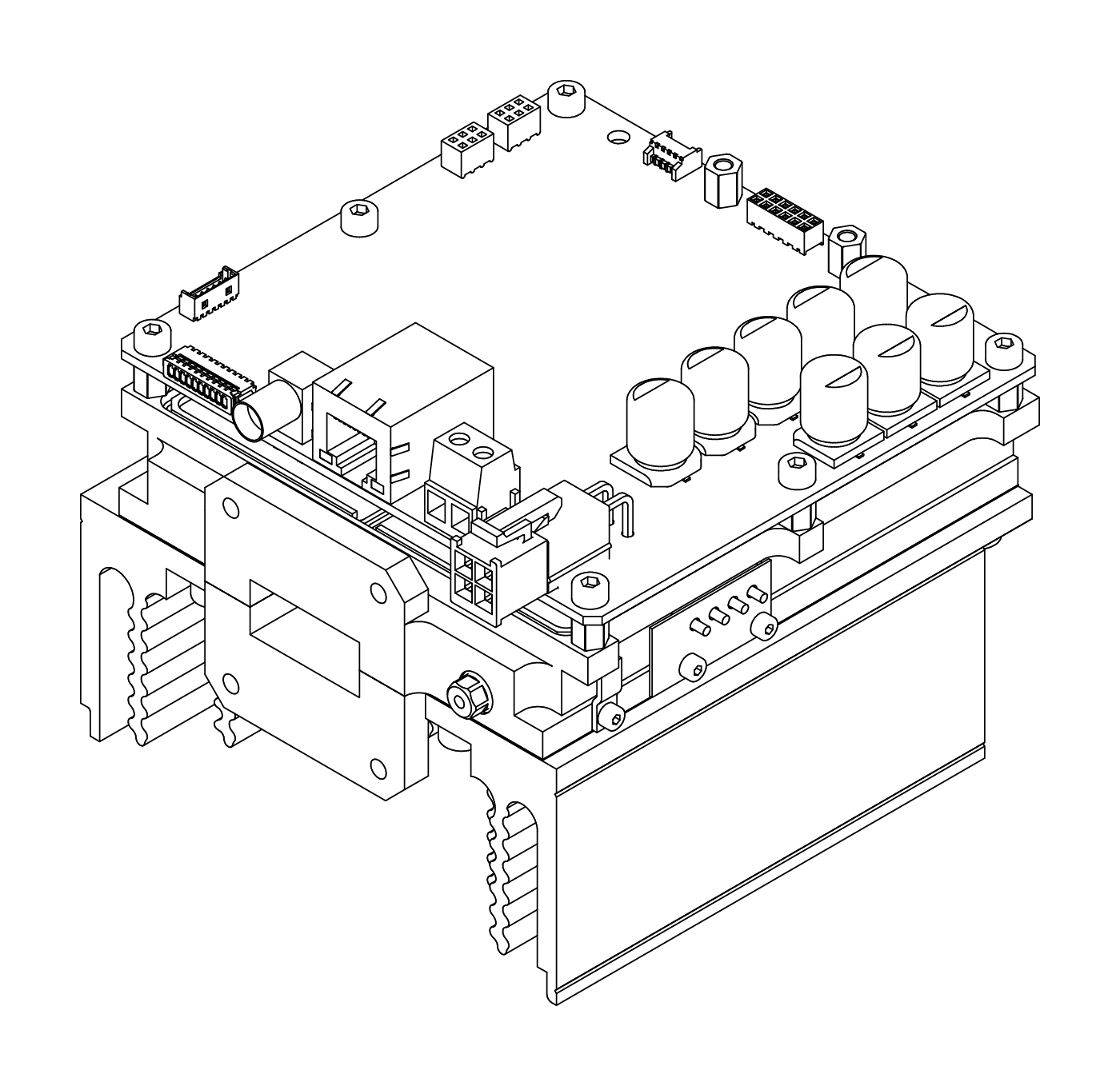

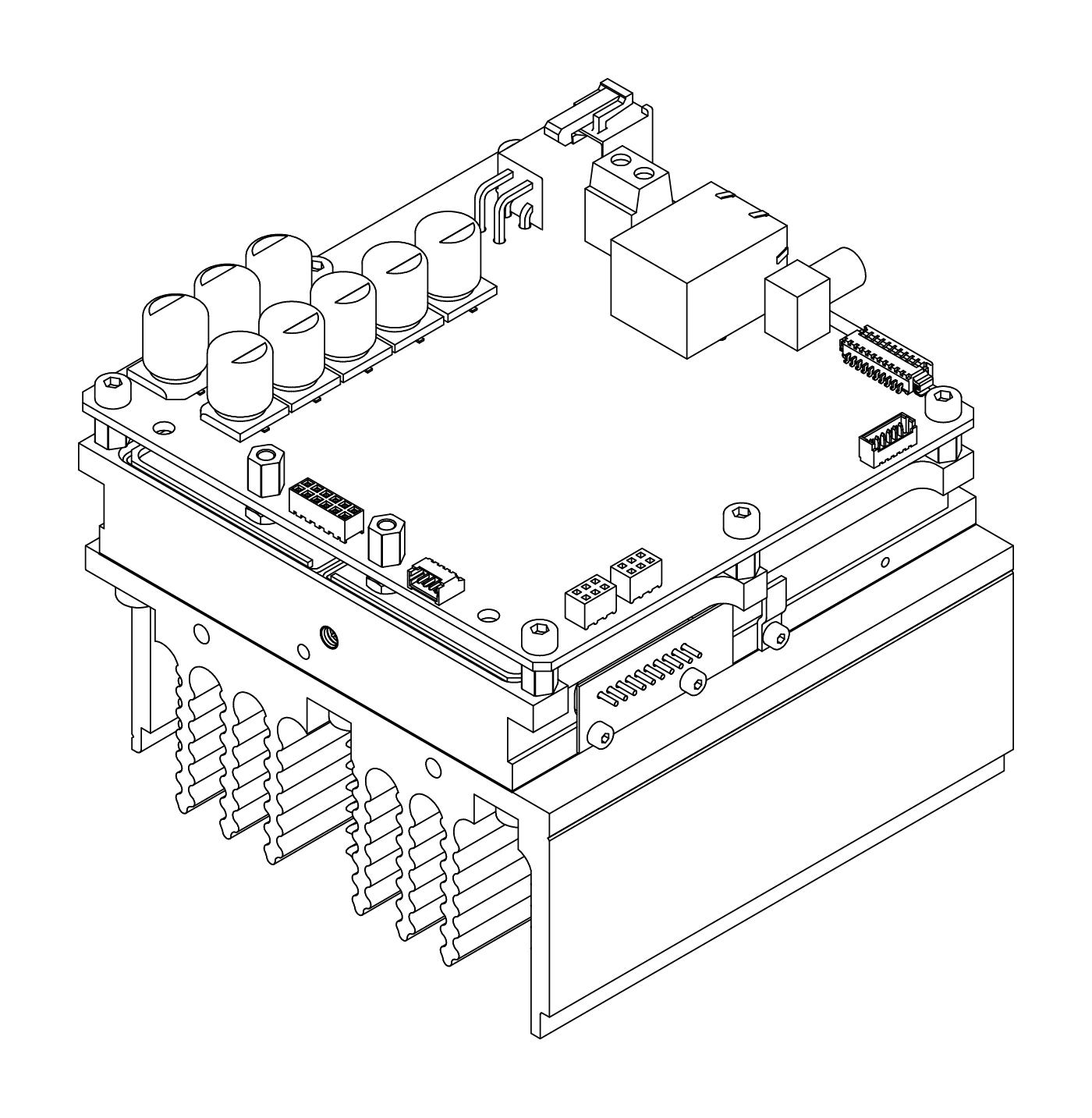

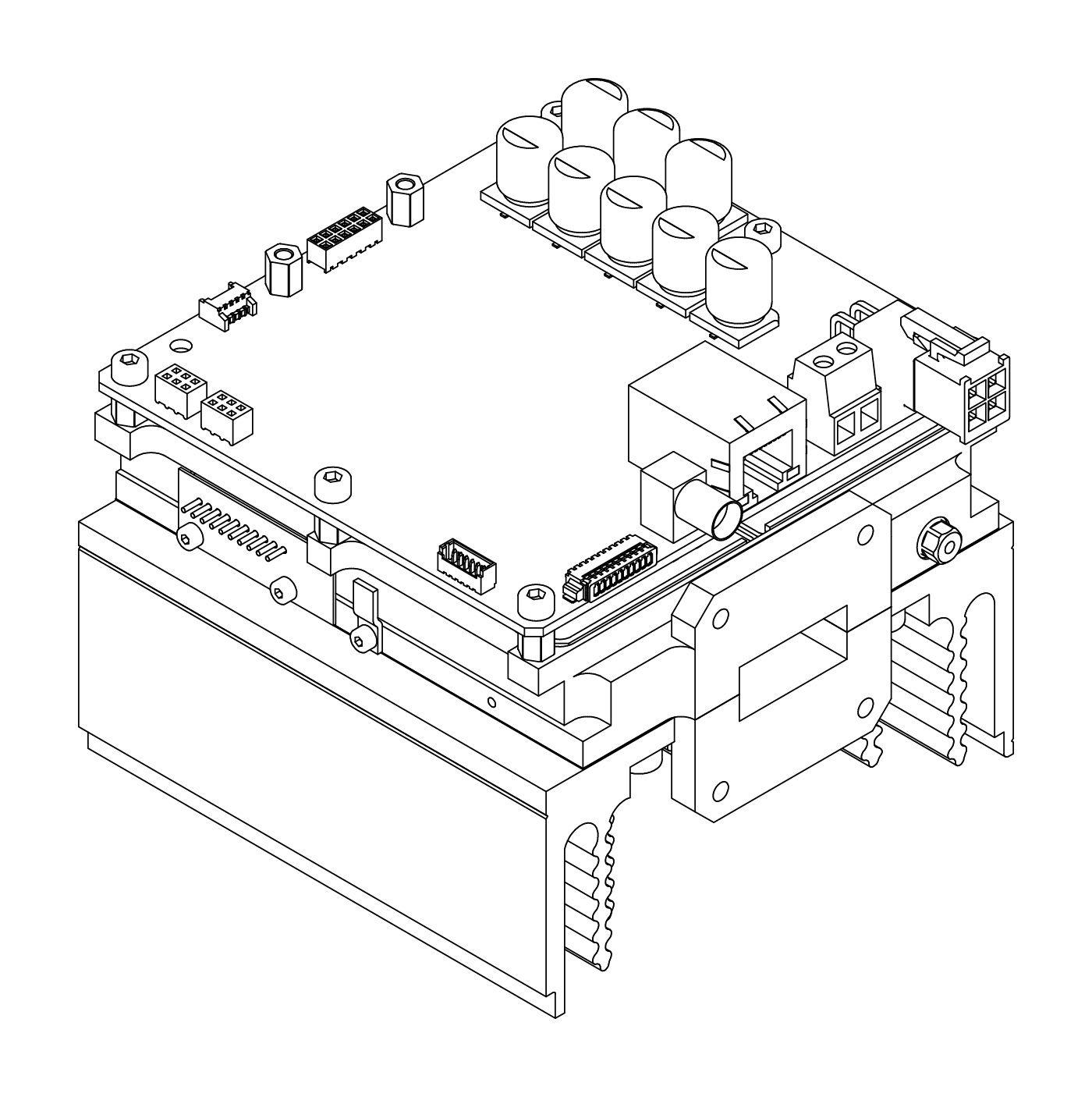

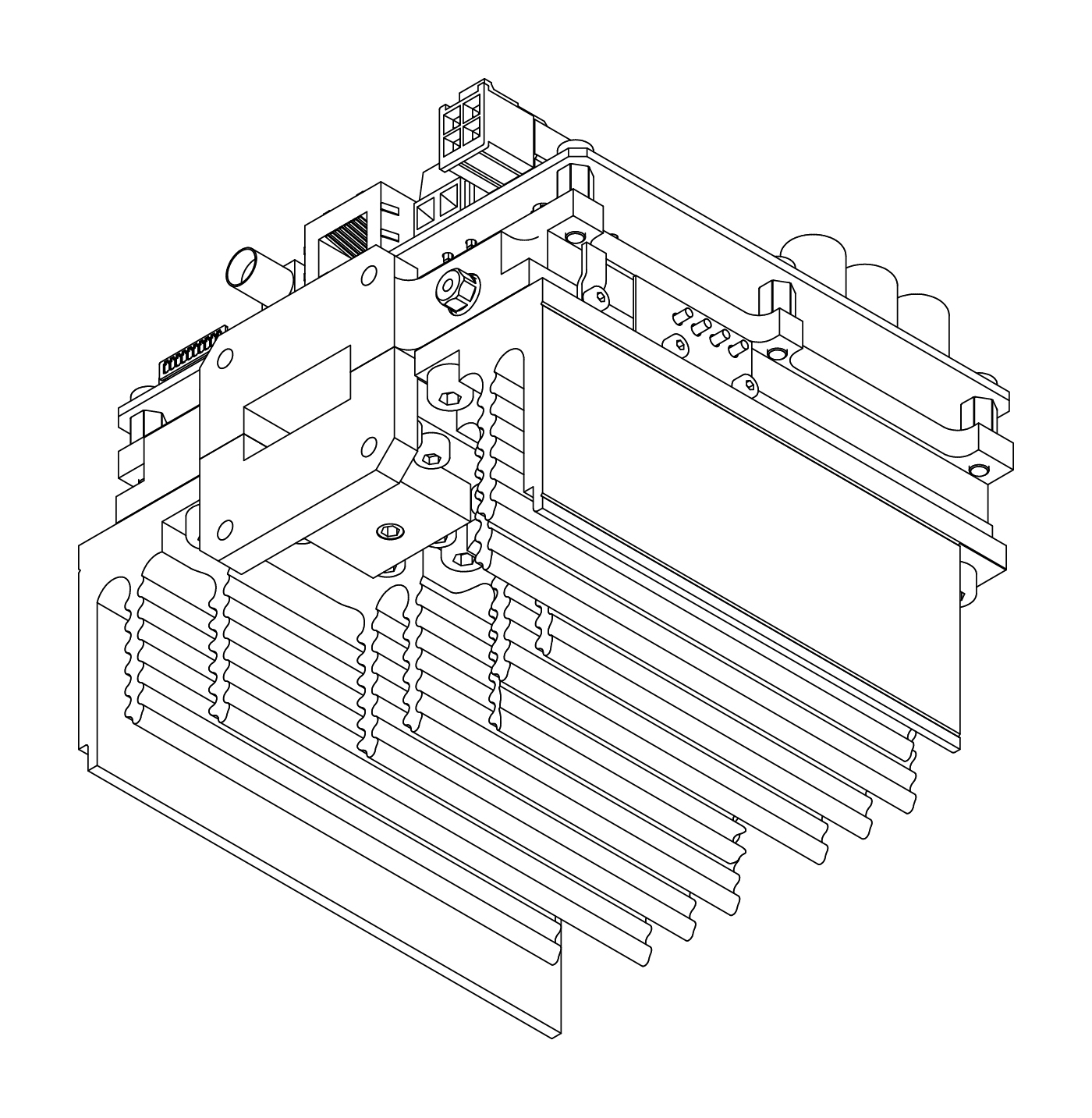

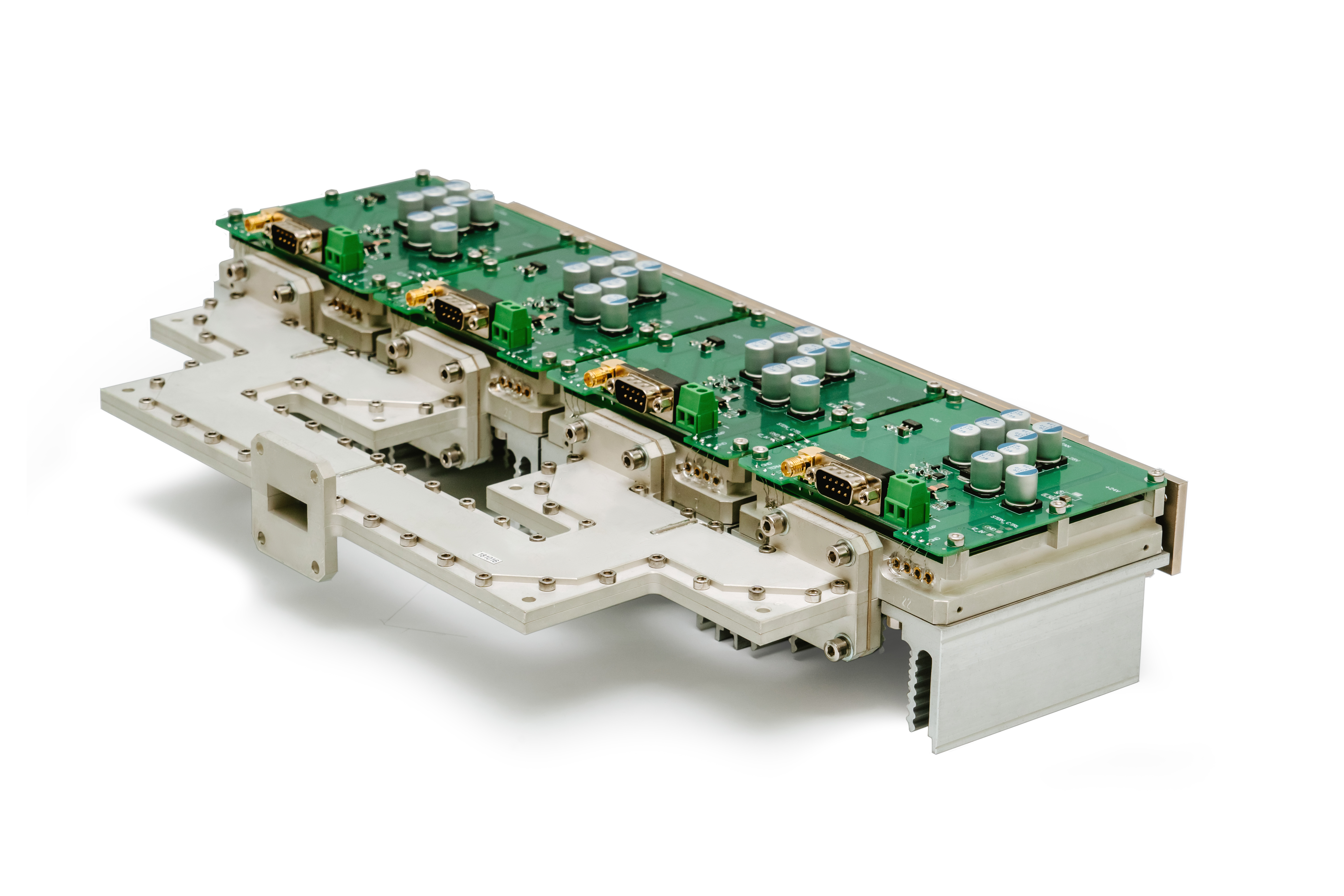

Масштабируемый усилитель представляет собой комплект из одного или нескольких усилителей мощности, делителя и сумматора, комплектуемых в зависимости от необходимой выходной мощности. Кроме того, в зависимости от спектра решаемых задач, масштабируемый усилитель мощности можно дополнить волноводным фильтром гармоник и детектором мощности.


Плата управления интегрированная в усилитель обеспечивает:

  • фильтрацию питающего напряжения;
  • защиту от «переполюсовки» питающего напряжения;
  • защиту от превышения питающего напряжения;
  • защиту от перегрева;
  • буферизацию сигнала импульса запуска;
  • считывание телеметрических данных;
  • управление вентилятором при комплектовании.


Дополнительное оборудование

Для надежной и устойчивой работы масштабируемого усилителя рекомендуется использовать волноводный фильтр гармоник и детектор проходящей и отраженной мощности.

Волноводный фильтр гармоник
Волноводный фильтр гармоник предназначен для подавления 2-й гармоники в спектре излучаемого сигнала.

Детектор проходящей и отраженной мощности
Детектор проходящей и отраженной мощности предназначен для контроля мощности выходного СВЧ-сигнала усилителя мощности и наличия согласованной нагрузки на выходе волноводного тракта. Возможно измерение абсолютных параметров мощности при калибровке в системе. Напряжение питания и продетектированный сигнал выведены на штыревые выводы под пайку.
