РЕКОМЕНДАЦИИ ПО ПРЕДОТВРАЩЕНИЮ ПОВРЕЖДЕНИЙ ПОРТАТИВНЫХ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ 2. ЧАСТЬ

Нарушение правил эксплуатации может заметно уменьшить срок службы и/или ухудшить характеристики устройства.

В первой статье мы рассказали об одной из главных причин выхода из строя приборов – повреждение соединителя входа СВЧ.

Вторая часть посвящена рекомендациям:

• по контролю входной мощности и напряжения

• по защите от электростатического напряжения

1. Соблюдайте технические и эксплуатационные ограничения

1.1 Уровень мощности и напряжения измеряемого сигнала

Частой причиной выхода из строя ваттметров поглощаемой мощности является превышение предельно допустимого уровня сигнала.

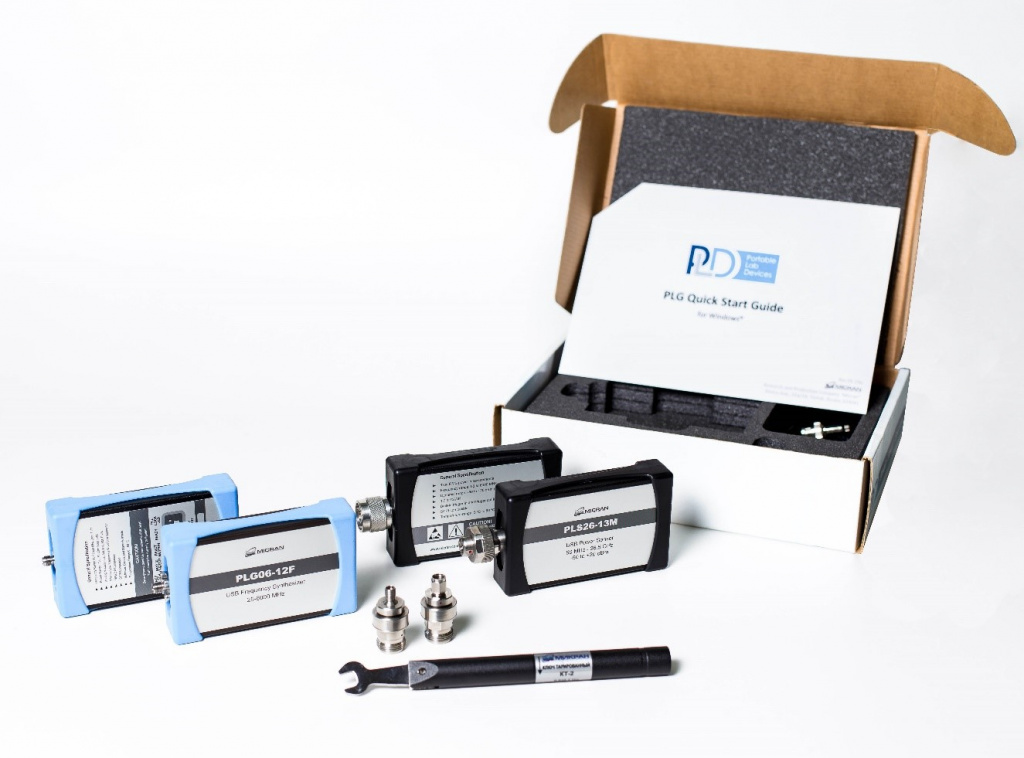

Для ваттметров поглощаемой мощности серии PLS диапазон измеряемых мощностей лежит в пределах от минус 50 дБм до 20 дБм (от 10 нВт до 100 мВт). Предельная входная мощность составляет 23 дБм (200 мВт). Превышение этого уровня приведет к необратимому повреждению чувствительных элементов модуля СВЧ ваттметра.

СВЧ-модуль является наиболее сложной в изготовлении и дорогой частью ваттметра поглощаемой мощности, его стоимость может составлять до 80% от цены устройства. Главная функция, которую он выполняет – это преобразование мощности СВЧ-сигнала эквивалентное в постоянное напряжение.

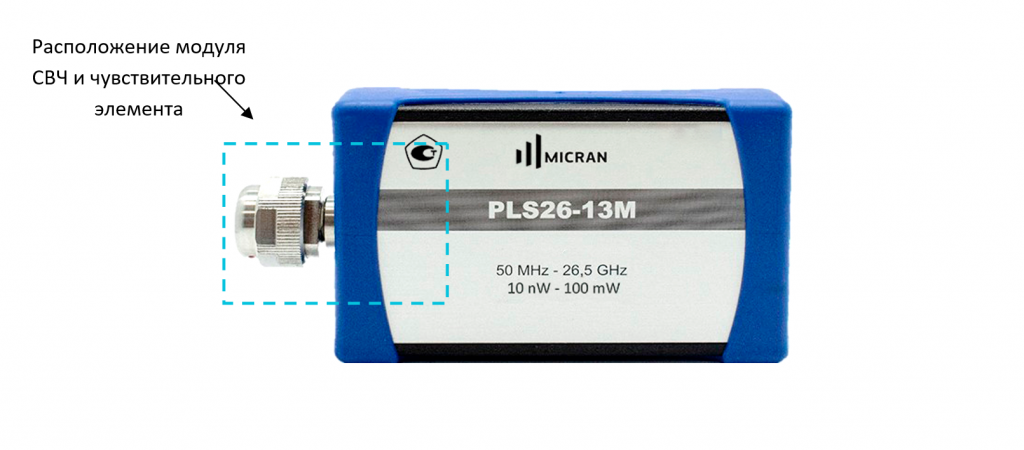

Рисунок 2.1 – Ваттметр поглощаемой мощности PLS26-13M, передняя панель

1.2 Условия эксплуатации

Соблюдение рабочих условий эксплуатации, хранения и транспортирования позволяет продлить срок активного использования контрольно-измерительных оборудования.

К числу внешних воздействующих факторов относят температуру, влажность, атмосферное давление, а также транспортную тряску. Подробная информация об устойчивости прибора к внешним воздействиям находится в руководстве по эксплуатации (РЭ).

Наибольшая точность измерений обеспечивается при работе приборов в нормальных условиях.

Оптимальная рабочая температура для приборов из линейки PLD составляет от +20 до +25 °С. Если устройство используется за пределами этого диапазона, в процессе измерений могут возникать дополнительные погрешности. Внутренняя электроника измерительного прибора может быть повреждена при экстремальных высоких или низких температурах.

Относительная влажность – это отношение текущего количества водяного пара в воздухе к максимально возможному количеству водяного пара при данной температуре и давлении. Для PLD нормальная относительная влажность при температуре 25 °С лежит в пределах от 40 до 80 %. Повышенная относительная влажность может привести к образованию конденсата на внешних контактных разъемах измерителей. В то же время, сухой воздух может привести к накоплению значительного статического заряда при движении прибора.

2. Соблюдайте требования по защите от электростатического напряжения

В течение дня на теле человека накапливается статическое электричество. При контакте с поверхностями или устройствами, обладающими различными электрическими потенциалами, происходит электростатический разряд, который может повредить чувствительные электронные компоненты. Даже статические разряды, слишком малые, чтобы их можно было почувствовать, могут привести к необратимому повреждению устройства.

Вид действия	Относительная влажность
	10-25 %	65-90 %
Хождение по синтетическому ковру	35 000 В	1 500 В
Хождение по линолеуму	12 000 В	250 В
Поднятие полиэтиленовой коробки	20 000 В	600 В
Пайка	8 000 В	1 000 В
Распыление аэрозоля на плату	15 000 В	500 В
Работа на рабочем столе	6 000 В	100 В
Сидение на стуле с синтетическим покрытием	18 000 В	1 500 В

Таблица 3.1 – Типовые значения электростатического напряжения

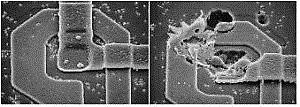

Рисунок 3.1 – Пример повреждения печатной платы электростатическим разрядом

Символ ESD на задней крышке ваттметров поглощаемой мощности PLS указывает на то, что устройство является чрезвычайно чувствительным к статическому электричеству. Электростатический разряд на центральный контакт разъема приведет к выходу ваттметра из строя.

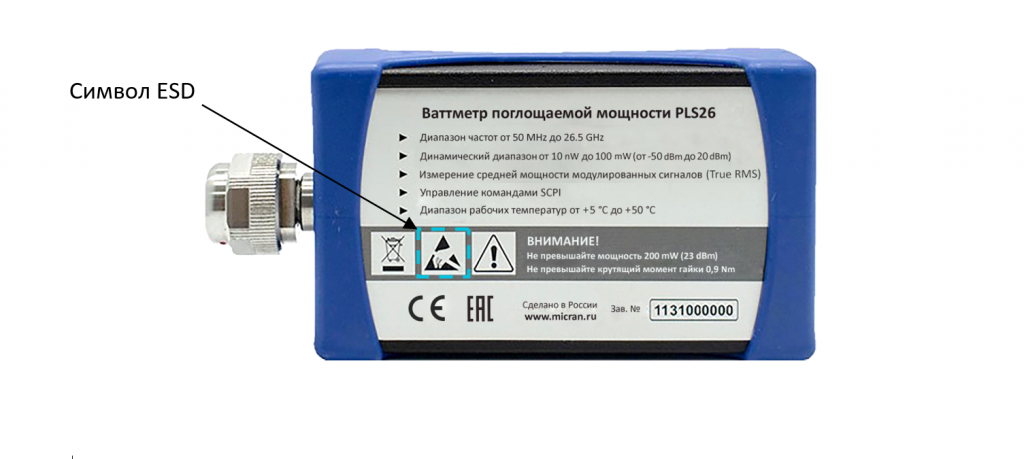

Рисунок 3.2 – Ваттметр поглощаемой мощности PLS26-13M, задняя панель

Чтобы свести к минимуму вероятность поражения устройства электростатическим разрядом соблюдайте следующие правила:

1.  Убедитесь, что используемое оборудование подключено к шине заземления;

2.  Производите измерения на антистатических рабочих поверхностях;

3.  Оператор измерительной установки должен быть заземлён через антистатический браслет и специальную одежду;

4.  Избегайте размещения источников статического электричества в пределах одного метра от рабочего места;

5.  Во время хранения и транспортировки устройств, чрезвычайно чувствительных к электростатическим разрядам, используйте защитные колпачки и раздельные антистатические упаковки.
