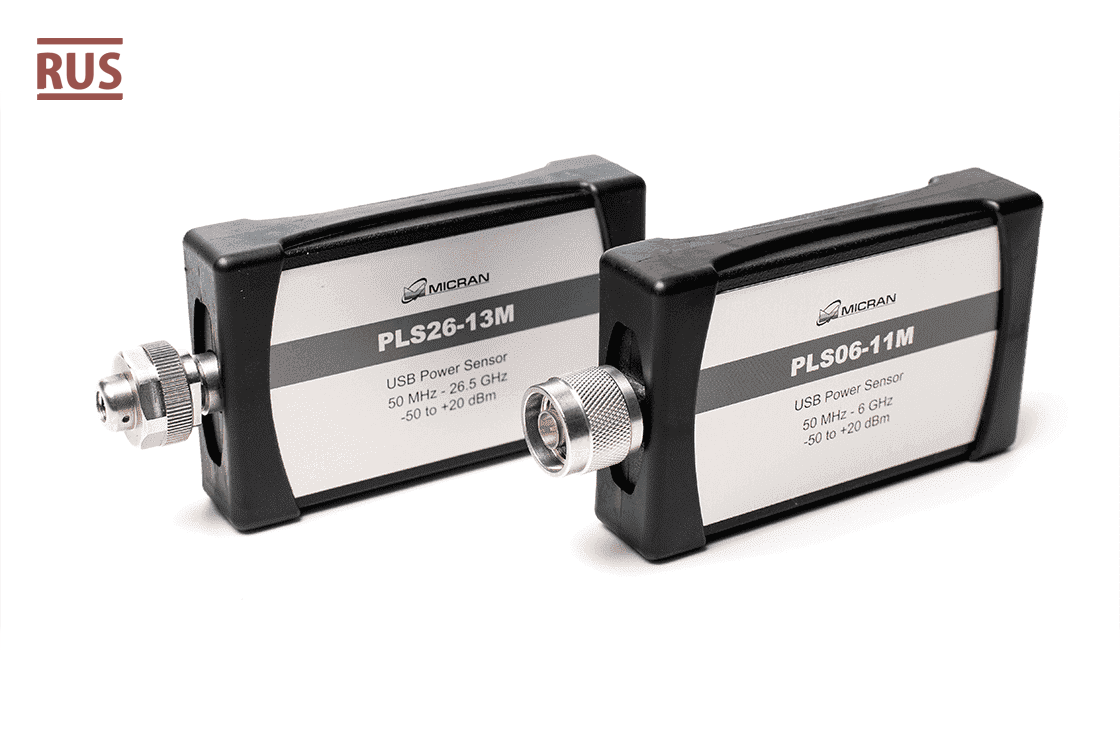

Ваттметры поглощаемой мощности серии PLS

— Диапазон рабочих частот от 50 МГц до 6/26,5/50 ГГц

— Динамический диапазон от −50 дБм до +20 дБм

— Функция внутренней установки нуля исключает необходимость внешней калибровки

— Возможность измерений модулированных сигналов

— Питание и управление через USB 2.0 или USB 3.0

— Внесён в реестр Российской промышленной продукции согласно ПП719

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Прибор предназначен для измерения мощности сигналов СВЧ в диапазоне частот от 50 МГц до 6/26,5/50 ГГц. Область применения ваттметров поглощаемой мощности серии PLS — производство и контроль ВЧ- и СВЧ-устройств, исследование, настройка и испытания СВЧ-узлов, используемых в связи, приборостроении, измерительной технике.


Основными возможностями приборов серии PLS являются:

— работа в составе измерительных комплексов;

— режимы абсолютного и относительного измерений мощности;

— отображение результатов в линейной и логарифмической шкале;

— возможность отображения формы радиоимпульсов (PLS06);

— протоколирование результатов измерений.


Ваттметры оснащены разъемами для внешней синхронизации. Текстовая система команд на основе стандарта SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы.


Программное обеспечение


Для взаимодействия с прибором используется программное обеспечение «PLS-Client»:

  • удобный пользовательский интерфейс;

  • возможность сохранения результатов измерений;

  • графическое отображение результатов измерений;

  • отображение огибающей радиосигналов (в режиме накопления, доступно для PLS06);

  • временные маркеры для контроля изменения мощности сигнала;

  • возможность сохранения/загрузки профилей для измерительных схем;

  • возможность коррекции результатов измерений с учетом коэффициента передачи внешних устройств по Touchstone® S2P-файлам;

  • возможность подключения и управления прибором со смартфона на ОС Android.

Пожалуйста, выберите комплектацию товара

Ваттметр поглощаемой мощности PLS

Ваттметр поглощаемой мощности, 50 МГц …6 ГГц, соединитель тип N (вилка)

Ваттметр поглощаемой мощности, 50 МГц …6 ГГц, соединитель тип N (розетка)

Ваттметр поглощаемой мощности, 50 МГц …6 ГГц, соединитель тип SMA (вилка)

Ваттметр поглощаемой мощности, 50 МГц …6 ГГц, соединитель тип SMA (розетка)

Ваттметр поглощаемой мощности, 50 МГц …26,5 ГГц, соединитель тип 3,5 мм (вилка)

Ваттметр поглощаемой мощности, 50 МГц …26,5 ГГц, соединитель тип IX, вар. 3 (вилка)

Ваттметр поглощаемой мощности, 50 МГц …50 ГГц, соединитель тип 2,4 мм (вилка)

Ваттметр поглощаемой мощности PLS

Название

Описание

PLS06-11M

Ваттметр поглощаемой мощности, 50 МГц …6 ГГц, соединитель тип N (вилка)

Название

Описание

PLS06-11F

Ваттметр поглощаемой мощности, 50 МГц …6 ГГц, соединитель тип N (розетка)

Название

Описание

PLS06-12M

Ваттметр поглощаемой мощности, 50 МГц …6 ГГц, соединитель тип SMA (вилка)

Название

Описание

PLS06-12F

Ваттметр поглощаемой мощности, 50 МГц …6 ГГц, соединитель тип SMA (розетка)

Название

Описание

PLS26-13M

Ваттметр поглощаемой мощности, 50 МГц …26,5 ГГц, соединитель тип 3,5 мм (вилка)

Название

Описание

PLS26-03M

Ваттметр поглощаемой мощности, 50 МГц …26,5 ГГц, соединитель тип IX, вар. 3 (вилка)

Название

Описание

PLS50-05M

Ваттметр поглощаемой мощности, 50 МГц …50 ГГц, соединитель тип 2,4 мм (вилка)

Программы

Программа управления PLS Client 1.2.9

28.17 МБ
09.02.2024

Руководства

Примеры и документация по программированию на SCPI (версия 1.2.3)
3.00 МБ
08.11.2024
Руководство по эксплуатации PLS26/50
1.66 МБ
01.06.2019
Руководство по эксплуатации PLS06
1.68 МБ
10.10.2017

Сертификаты

Сертификат СТ-1 на PLS
1,013 КБ
25.08.2022
Свидетельство об утверждении типа средств измерений и описание типа СИ PLS 26/50

Технические характеристики

Измерители мощности серии PLS
329 КБ
01.06.2024
