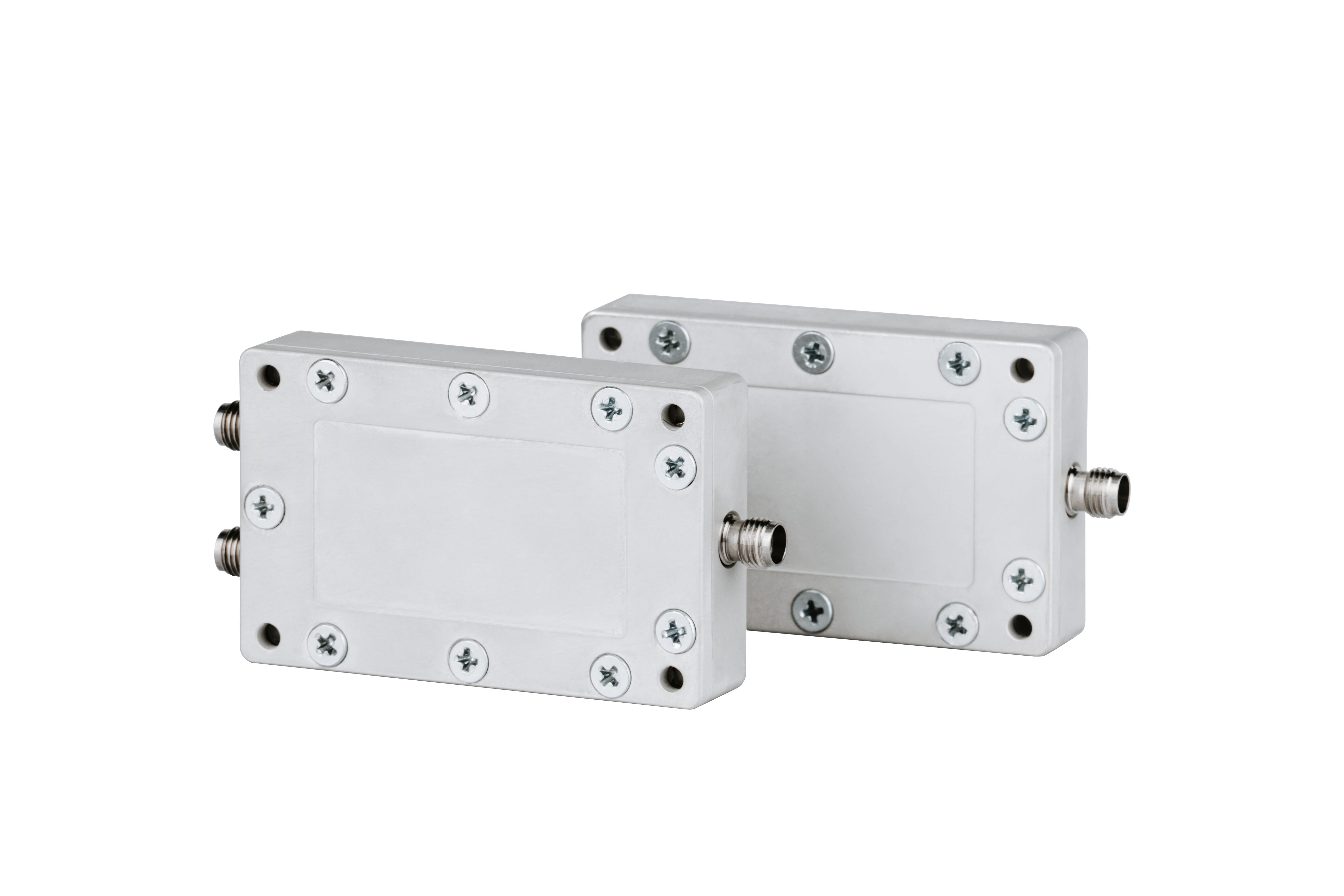

Направленные делители мощности
Направленные делители мощности предназначены для высокоточного разделения и суммирования сигнала в широком диапазоне частот.
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Основным отличием направленных делителей от резисторных серий ДМС2А и ДМС2Б является большая развязка между выходами, меньшие вносимые потери, а также повышенная мощность входного сигнала в режиме делителя. Делители мощности серии ДМУ построены на основе кольцевых делителей Уилкинсона.
Примененные материалы и конструкция делителей мощности обеспечивают малые отражение и неравномерность ослабления, высокую стабильность параметров при минимум 5 000 циклах соединений в тракте 3,5/1,52 мм.
Делители мощности соответствуют требованиям ГОСТ 22261-94 (группа 3) по стойкости, прочности и устойчивости к внешним воздействующим факторам с уточнениями, приведенными ниже.
Технические параметры
Делители мощности серии ДМ2А
| Обозначение | Соединитель |
Диапазон частот, ГГц |
КСВН, не более |
Вносимые потери *, дБ, не более |
Разность амплитуд между КП вход-выход, дБ, не более |
Разность фаз между КП вход-выход, °, не более |
КП выход-выход (развязка), дБ, не более |
Рвх **, Вт, не более |
|---|---|---|---|---|---|---|---|---|
| ДМУ2-0,5-6-03Р-03Р | тип IX, вар.3 (розетка) |
0,5...6 |
1,3 (Вход) 1,25 (Выходы) |
1,8 |
0,3 |
3 |
-18 |
30 *** |
| ДМУ2-0,5-6-13Р-13Р | тип 3,5 мм (розетка) |
* Значение указано относительно номинального уровня вносимых потерь 3 дБ
** Значение дано для нормальных климатических условий. При увеличении температуры окружающей среды рекомендуется уменьшить величину входной мощности.
*** Мощность в режиме делителя
**** Мощность в режиме сумматора
Технические характеристики
| Направленные делители мощности |
