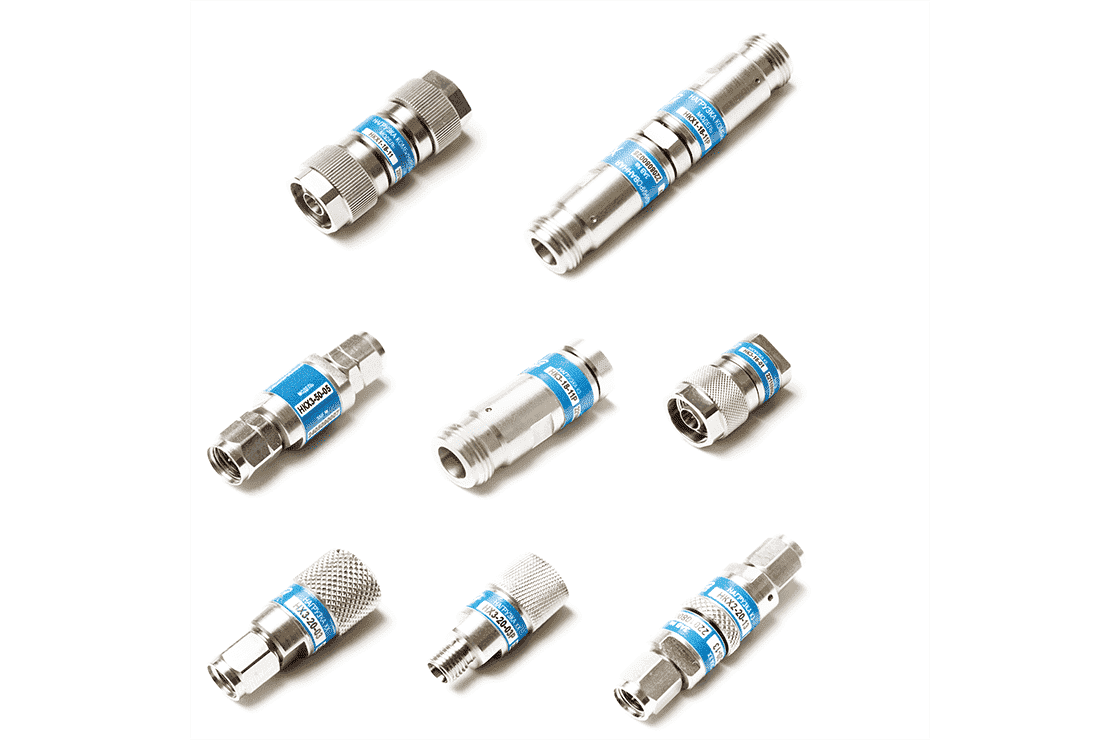

Нагрузки холостого хода (ХХ) и короткозамкнутые (КЗ) коаксиальные
— Разработаны комбинированные КЗ и ХХ нагрузки, изготовленные в одном корпусе
— Низкая погрешность фазы
— Доступно табличное описание параметров
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Технические параметры нагрузок холостого хода (ХХ) серии НХ3
| Обозначение | Соединитель | Диапазон частот, ГГц | Погрешность фазы, ° | Мин. коэффициент отражения |
|---|---|---|---|---|
| НXЗ-18-01 | Тип III (вилка) |
0…18 |
± 2,0 |
0,98 |
| НXЗ-18-11 | Тип N (вилка) | |||
| НXЗ-18-01Р | Тип III (розетка) | |||
| НXЗ-18-11Р | Тип N (розетка) | |||
| НХ3-20-03 | Тип IX, вар. 3 (вилка) |
0…20 |
± 1,5 |
|
| НХ3-20-13 | Тип 3,5 мм (вилка) | |||
| НХ3-20-03Р | Тип IX, вар. 3 (розетка) | |||
| НХ3-20-13Р | Тип 3,5 мм (розетка) | |||
| НХ3-40-14 | Тип 2,92 мм (вилка) |
0…40 |
± 5,0 |
|
| НХ3-40-14Р | Тип 2,92 мм (розетка) | |||
| НХ3-50-05 | Тип 2,4 мм (вилка) |
0…50 |
± 5,0 |
|
| НХ3-50-05Р | Тип 2,4 мм (розетка) |
Технические параметры нагрузок короткозамкнутых (КЗ) серии НК3
| Обозначение | Соединитель | Диапазон частот, ГГц | Погрешность фазы, ° | Мин. коэффициент отражения |
|---|---|---|---|---|
| НКЗ-18-01 | Тип III (вилка) |
0…18 |
± 2,0 |
0,98 |
| НКЗ-18-11 | Тип N (вилка) | |||
| НКЗ-18-01Р | Тип III (розетка) | |||
| НКЗ-18-11Р | Тип N (розетка) | |||
| НК3-20-03 | Тип IX, вар. 3 (вилка) |
0…20 |
± 1,5 |
|
| НК3-20-13 | Тип 3,5 мм (вилка) | |||
| НК3-20-03Р | Тип IX, вар. 3 (розетка) | |||
| НК3-20-13Р | Тип 3,5 мм (розетка) | |||
| НК3-40-14 | Тип 2,92 мм (вилка) |
0…40 |
± 5,0 |
|
| НК3-40-14Р | Тип 2,92 мм (розетка) | |||
| НК3-50-05 | Тип 2,4 мм (вилка) |
0…50 |
± 5,0 |
|
| НК3-50-05Р | Тип 2,4 мм (розетка) |
Технические параметры нагрузок комбинированных КЗ и ХХ серии НКХ
| Обозначение | Соединитель | Диапазон частот, ГГц |
Разность фаз между КЗ и ХХ, ° |
Минимальный коэффициент отражения |
|---|---|---|---|---|
| НКХ1-18-01 | Тип III (вилка) |
0…18 |
180 ± 10,0 |
0,98 |
| НКХ1-18-11 | Тип N (вилка) | |||
| НКХ1-18-01Р | Тип III (розетка) | |||
| НКХ1-18-11Р | Тип N (розетка) | |||
| НКХ2-20-03 | Тип IX, вар. 3 (вилка) |
0…20 |
180 ± 8,0 |
|
| НКХ2-20-13 | Тип 3,5 мм (вилка) | |||
| НКХ2-20-03Р | Тип IX, вар. 3 (розетка) | |||
| НКХ2-20-13Р | Тип 3,5 мм (розетка) | |||
| НКХ3-50-05 | Тип 2,4 мм (вилка) |
0…50 |
180 ± 5,0 |
Нагрузки холостого хода серии НХЗ
|
|
Нагрузка холостого хода в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (вилка) |
|
|
Нагрузка холостого хода в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (вилка) |
|
|
Нагрузка холостого хода в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (розетка) |
|
|
Нагрузка холостого хода в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (розетка) |
|
|
Нагрузка холостого хода в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип IX вар.3 (вилка) |
|
|
Нагрузка холостого хода в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип 3,5 мм (вилка) |
|
|
Нагрузка холостого хода в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип IX вар.3 (розетка) |
|
|
Нагрузка холостого хода в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип 3,5 мм (розетка) |
|
|
Нагрузка холостого хода в тракте 2,4/1,042, 0..50 ГГц, соединитель - Тип 2,4 мм (вилка) |
|
|
Нагрузка холостого хода в тракте 2,4/1,042, 0..50 ГГц, соединитель - Тип 2,4 мм (розетка) |
|
|
Нагрузка холостого хода в тракте 2,92/1,27, 0…40 ГГц, соединитель – Тип 2,92 мм (вилка) |
|
|
Нагрузка холостого хода в тракте 2,92/1,27, 0…40 ГГц, соединитель – Тип 2,92 мм (розетка) |
Нагрузки холостого хода серии НХЗ
|
Название Описание |
|
НХЗ-18-01 Нагрузка холостого хода в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (вилка) |
|
Название Описание |
|
НХЗ-18-11 Нагрузка холостого хода в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (вилка) |
|
Название Описание |
|
НХЗ-18-01Р Нагрузка холостого хода в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (розетка) |
|
Название Описание |
|
НХЗ-18-11Р Нагрузка холостого хода в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (розетка) |
|
Название Описание |
|
НХЗ-20-03 Нагрузка холостого хода в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип IX вар.3 (вилка) |
|
Название Описание |
|
НХЗ-20-13 Нагрузка холостого хода в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип 3,5 мм (вилка) |
|
Название Описание |
|
НХЗ-20-03Р Нагрузка холостого хода в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип IX вар.3 (розетка) |
|
Название Описание |
|
НХЗ-20-13Р Нагрузка холостого хода в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип 3,5 мм (розетка) |
|
Название Описание |
|
НХЗ-50-05 Нагрузка холостого хода в тракте 2,4/1,042, 0..50 ГГц, соединитель - Тип 2,4 мм (вилка) |
|
Название Описание |
|
НХЗ-50-05Р Нагрузка холостого хода в тракте 2,4/1,042, 0..50 ГГц, соединитель - Тип 2,4 мм (розетка) |
|
Название Описание |
|
НХ3-40-14 Нагрузка холостого хода в тракте 2,92/1,27, 0…40 ГГц, соединитель – Тип 2,92 мм (вилка) |
|
Название Описание |
|
НХ3-40-14Р Нагрузка холостого хода в тракте 2,92/1,27, 0…40 ГГц, соединитель – Тип 2,92 мм (розетка) |
Нагрузки короткозамкнутые серии НКЗ
|
|
Нагрузка короткозамкнутая в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (вилка) |
|
|
Нагрузка короткозамкнутая в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (вилка) |
|
|
Нагрузка короткозамкнутая в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (розетка) |
|
|
Нагрузка короткозамкнутая в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (розетка) |
|
|
Нагрузка короткозамкнутая в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип IX вар.3 (вилка) |
|
|
Нагрузка короткозамкнутая в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип 3,5 мм (вилка) |
|
|
Нагрузка короткозамкнутая в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип IX вар.3 (розетка) |
|
|
Нагрузка короткозамкнутая в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип 3,5 мм (розетка) |
|
|
Нагрузка короткозамкнутая в тракте 2,4/1,042, 0..50 ГГц, соединитель - Тип 2,4 мм (вилка) |
|
|
Нагрузка короткозамкнутая в тракте 2,4/1,042, 0..50 ГГц, соединитель - Тип 2,4 мм (розетка) |
|
|
Нагрузка короткозамкнутая в тракте 2,92/1,27, 0…40 ГГц, соединитель – Тип 2,92 мм (вилка) |
|
|
Нагрузка короткозамкнутая в тракте 2,92/1,27, 0…40 ГГц, соединитель – Тип 2,92 мм (розетка) |
Нагрузки короткозамкнутые серии НКЗ
|
Название Описание |
|
НКЗ-18-01 Нагрузка короткозамкнутая в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (вилка) |
|
Название Описание |
|
НКЗ-18-11 Нагрузка короткозамкнутая в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (вилка) |
|
Название Описание |
|
НКЗ-18-01Р Нагрузка короткозамкнутая в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (розетка) |
|
Название Описание |
|
НКЗ-18-11Р Нагрузка короткозамкнутая в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (розетка) |
|
Название Описание |
|
НКЗ-20-03 Нагрузка короткозамкнутая в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип IX вар.3 (вилка) |
|
Название Описание |
|
НКЗ-20-13 Нагрузка короткозамкнутая в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип 3,5 мм (вилка) |
|
Название Описание |
|
НКЗ-20-03Р Нагрузка короткозамкнутая в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип IX вар.3 (розетка) |
|
Название Описание |
|
НКЗ-20-13Р Нагрузка короткозамкнутая в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип 3,5 мм (розетка) |
|
Название Описание |
|
НКЗ-50-05 Нагрузка короткозамкнутая в тракте 2,4/1,042, 0..50 ГГц, соединитель - Тип 2,4 мм (вилка) |
|
Название Описание |
|
НКЗ-50-05Р Нагрузка короткозамкнутая в тракте 2,4/1,042, 0..50 ГГц, соединитель - Тип 2,4 мм (розетка) |
|
Название Описание |
|
НК3-40-14 Нагрузка короткозамкнутая в тракте 2,92/1,27, 0…40 ГГц, соединитель – Тип 2,92 мм (вилка) |
|
Название Описание |
|
НК3-40-14Р Нагрузка короткозамкнутая в тракте 2,92/1,27, 0…40 ГГц, соединитель – Тип 2,92 мм (розетка) |
Нагрузки комбинированные КЗ и ХХ серии НКХ
|
|
Нагрузка комбинированная в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (вилка) |
|
|
Нагрузка комбинированная в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (вилка) |
|
|
Нагрузка комбинированная в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (розетка) |
|
|
Нагрузка комбинированная в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (розетка) |
|
|
Нагрузка комбинированная в тракте 3,5/1,52, 0..20 ГГц, соединитель – Тип IX вар.3 (вилка) |
|
|
Нагрузка комбинированная в тракте 3,5/1,52, 0..20 ГГц, соединитель – Тип 3,5 мм (вилка) |
|
|
Нагрузка комбинированная в тракте 3,5/1,52, 0..20 ГГц, соединитель – Тип IX вар.3 (розетка) |
|
|
Нагрузка комбинированная в тракте 3,5/1,52, 0..20 ГГц, соединитель – Тип 3,5 мм (розетка) |
|
|
Нагрузка комбинированная в тракте 2,4/1,042, 0..50 ГГц, соединитель – Тип 2,4 мм (вилка) |
Нагрузки комбинированные КЗ и ХХ серии НКХ
|
Название Описание |
|
НКХ1-18-01 Нагрузка комбинированная в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (вилка) |
|
Название Описание |
|
НКХ1-18-11 Нагрузка комбинированная в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (вилка) |
|
Название Описание |
|
НКХ1-18-01Р Нагрузка комбинированная в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (розетка) |
|
Название Описание |
|
НКХ1-18-11Р Нагрузка комбинированная в тракте 7/3,04, 0..18 ГГц, соединитель - Тип N (розетка) |
|
Название Описание |
|
НКХ2-20-03 Нагрузка комбинированная в тракте 3,5/1,52, 0..20 ГГц, соединитель – Тип IX вар.3 (вилка) |
|
Название Описание |
|
НКХ2-20-13 Нагрузка комбинированная в тракте 3,5/1,52, 0..20 ГГц, соединитель – Тип 3,5 мм (вилка) |
|
Название Описание |
|
НКХ2-20-03Р Нагрузка комбинированная в тракте 3,5/1,52, 0..20 ГГц, соединитель – Тип IX вар.3 (розетка) |
|
Название Описание |
|
НКХ2-20-13Р Нагрузка комбинированная в тракте 3,5/1,52, 0..20 ГГц, соединитель – Тип 3,5 мм (розетка) |
|
Название Описание |
|
НКХ3-50-05 Нагрузка комбинированная в тракте 2,4/1,042, 0..50 ГГц, соединитель – Тип 2,4 мм (вилка) |
Технические характеристики
