МК100

— Типичное значение КСВН 1,1 (0...50 ГГц)

— Типичное значение вносимых потерь 0,25 дБ (0...50 ГГц)

— Герметичность от 1,3×10-11 до 1,3 ×10-9 м3×Па/с

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

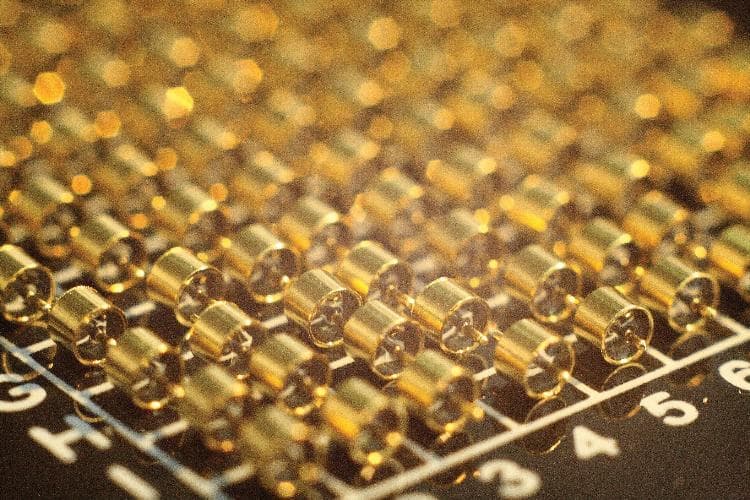

Гермовводы предназначены для ввода-вывода сигналов в модули и блоки СВЧ. Конструктивно они представляют собой внешний проводник (корпус) и центральный проводник (штырь), герметично спаянные между собой изолятором. В качестве изолятора обычно используют стекло с низкой диэлектрической проницаемостью. Металлические проводники изготавливают из ковара, согласованного по коэффициенту термического расширения со стеклом, и покрывают материалом высокой проводимости (золотом). Гермовводы могут иметь разную длину центрального проводника.


Технические параметры

Параметр  МК100А, МК100Б, МК100В МК100М, МК100МС
Диапазон рабочих частот, ГГц  0…40
0…50
Волновое сопротивление, Ом  50 ± 5
50 ± 1
КСВН (тип.), не более  1,3 (1,2)
1,15 (1,1)
Вносимые потери (тип.), дБ, не более

0,5 (0,25)

Диапазон рабочих температур, °C

от −60 до +150

Герметичность, м3 ∙ Па/с (см3/с)

от 1,3 ∙ 10−11 до 1,3 ∙ 10−9 (от 10−10 до 10−8)

Максимальный пропускаемый ток, А
(Максимальное рабочее напряжение, В)

0,5
(100)

Переходное сопротивление контактов, Ом, не более

0,01

Сопротивление изоляции при испытательном напряжении 500 В,
в нормальных климатических условиях, МОм, не менее

5 000
