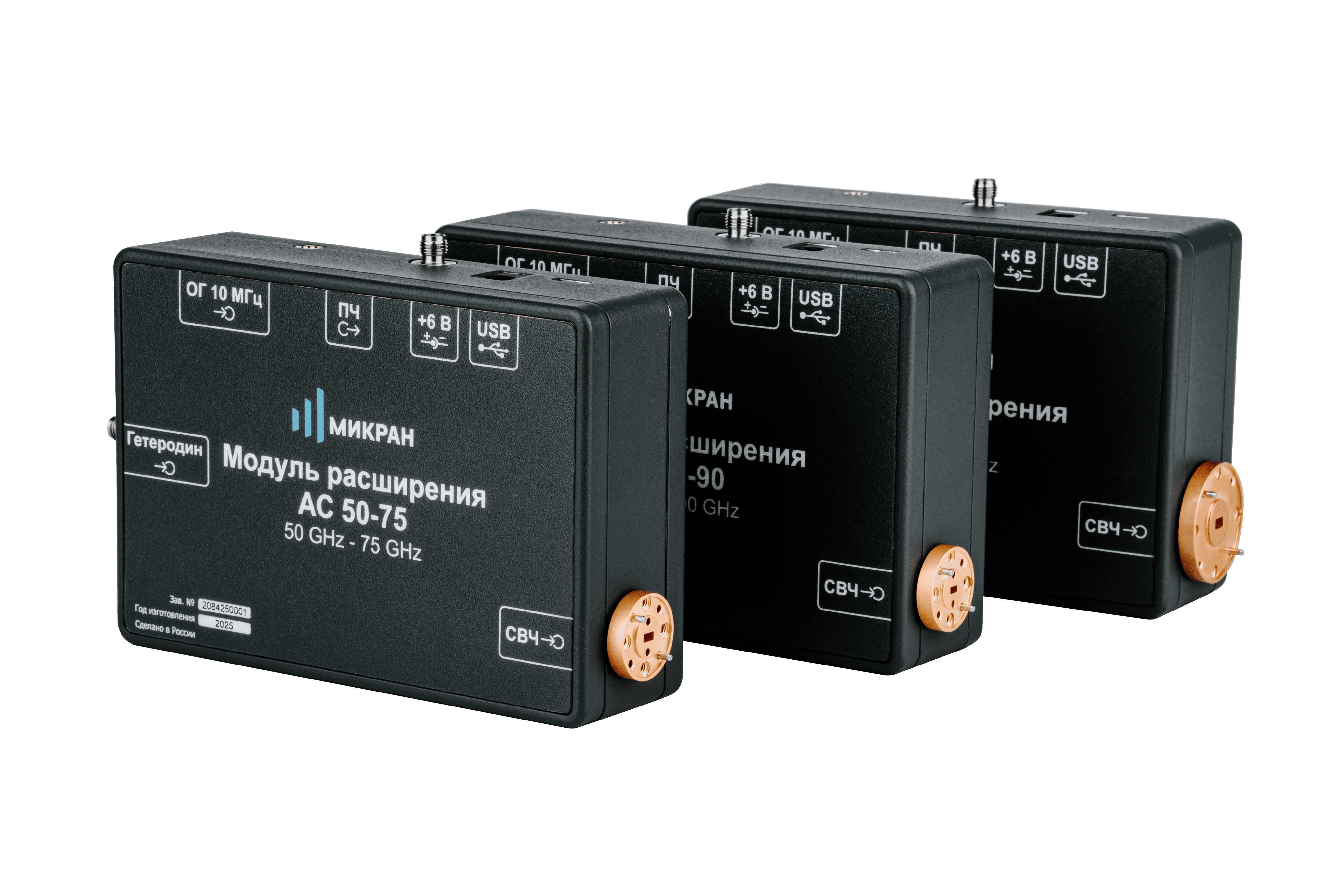

Модули расширения частотного диапазона XSA
— Измерения до 90 ГГц с высокой точностью и чувствительностью
— Работа в комплекте с анализаторами спектра (3,5…12 ГГц)
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Модули расширения частотного диапазона XSA серии X-Fre позволяют проводить измерения до 90 ГГц. Они обладают высокой точностью измерений и чувствительностью для проведения прецизионного метрологического анализа узлов СВЧ.
Подключение модулей XSA к анализаторам спектра осуществляется при наличии следующих условий:
— Рабочий диапазон частот анализатора 3,5…12 ГГц;
— Наличие опции (возможности) подключения внешнего смесителя.
Автономная работа модулей XSA без анализатора не предусмотрена.
Технические характеристики
| Модель |
XSA4060 |
XSA5075 |
XSA6090 |
|---|---|---|---|
| Диапазон рабочих частот, ГГц |
40…60 |
50…75 |
60…90 |
| Выходная частота сигнала ПЧ, МГц |
от 10 до 2500 |
от 10 до 2500 |
от 10 до 2500 |
| Входная частота сигнала гетеродина, ГГц |
от 3,5 до 12,5 |
от 3,5 до 12,5 |
от 3,5 до 12,5 |
| Тип тракта гетеродин/сигнал ПЧ |
коаксиал, SMA |
коаксиал, SMA |
коаксиал, SMA |
| Тип выходного тракта тестового ВЧ сигнала* |
волновод, WR191 |
волновод, WR152 |
волновод, WR123 |
| Напряжение питания, В |
не более 9 |
не более 9 |
не более 9 |
| Ток потребления, А |
не более 0,5 |
не более 0,5 |
не более 0,5 |
* Приведённые характеристики носят предварительный характер.
Модули расширения частотного диапазона XSA
|
|

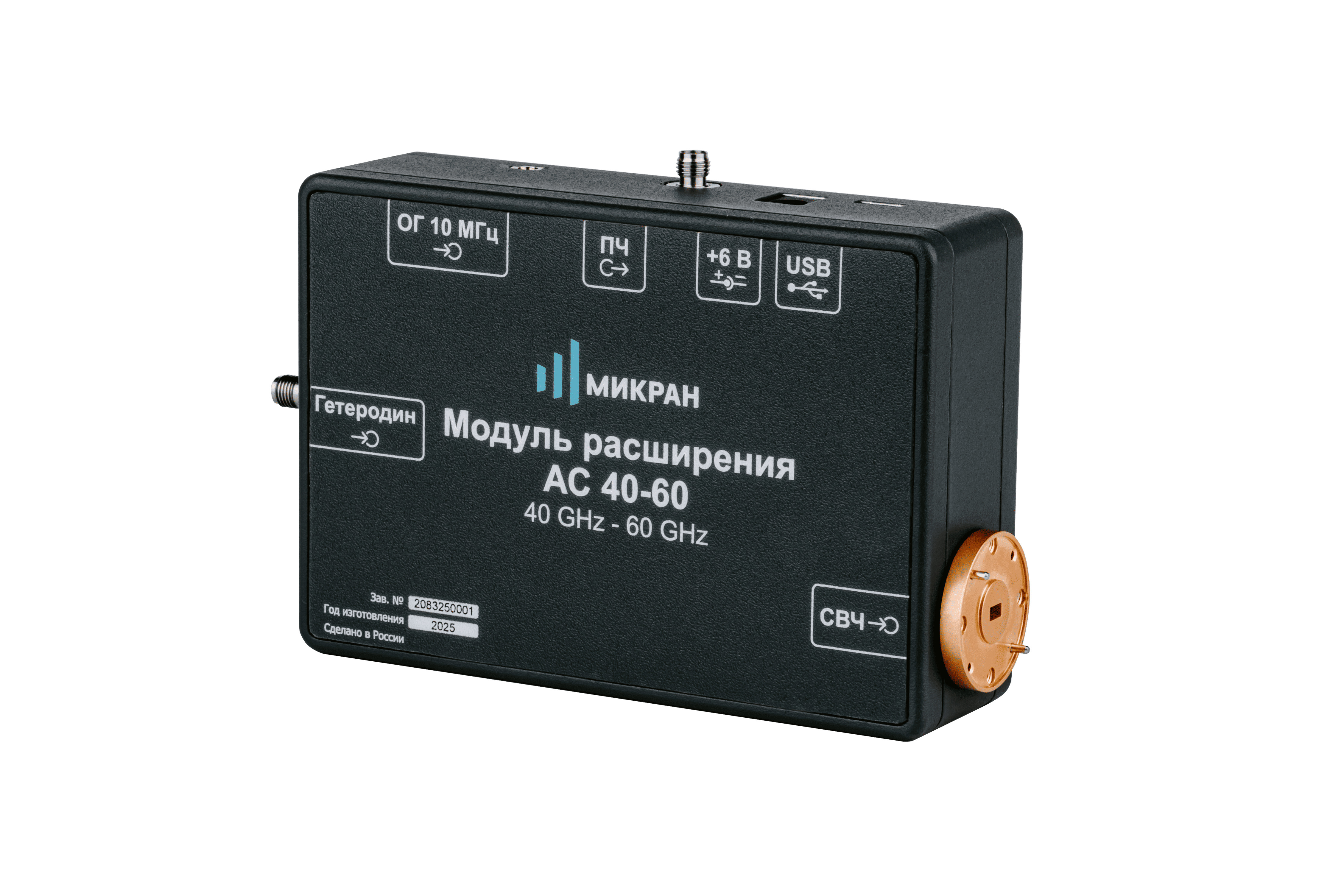

Модуль расширителя частоты для анализаторов спектра, 40…60ГГц |
|
|

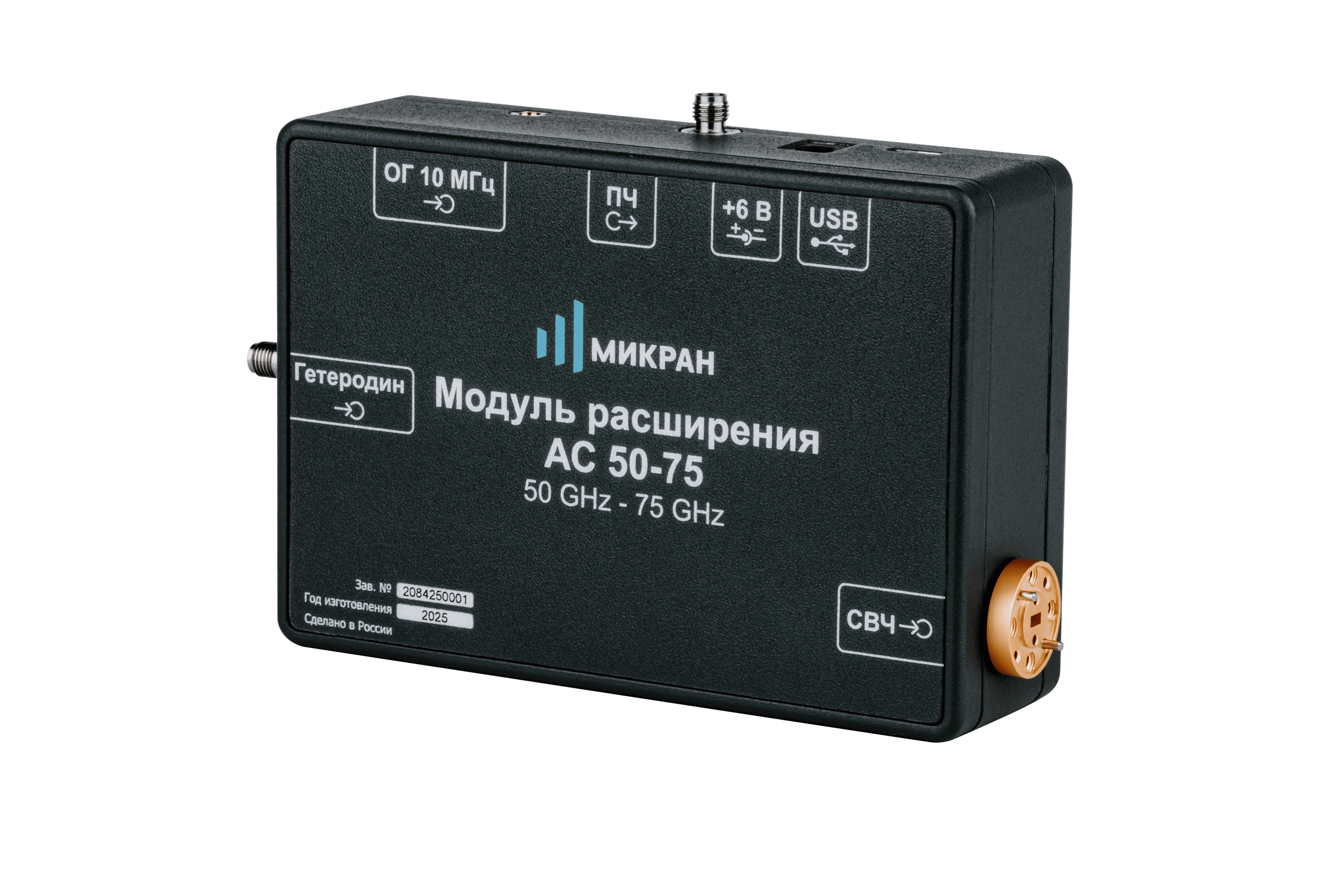

Модуль расширителя частоты для анализаторов спектра, 50…75ГГц |
|
|

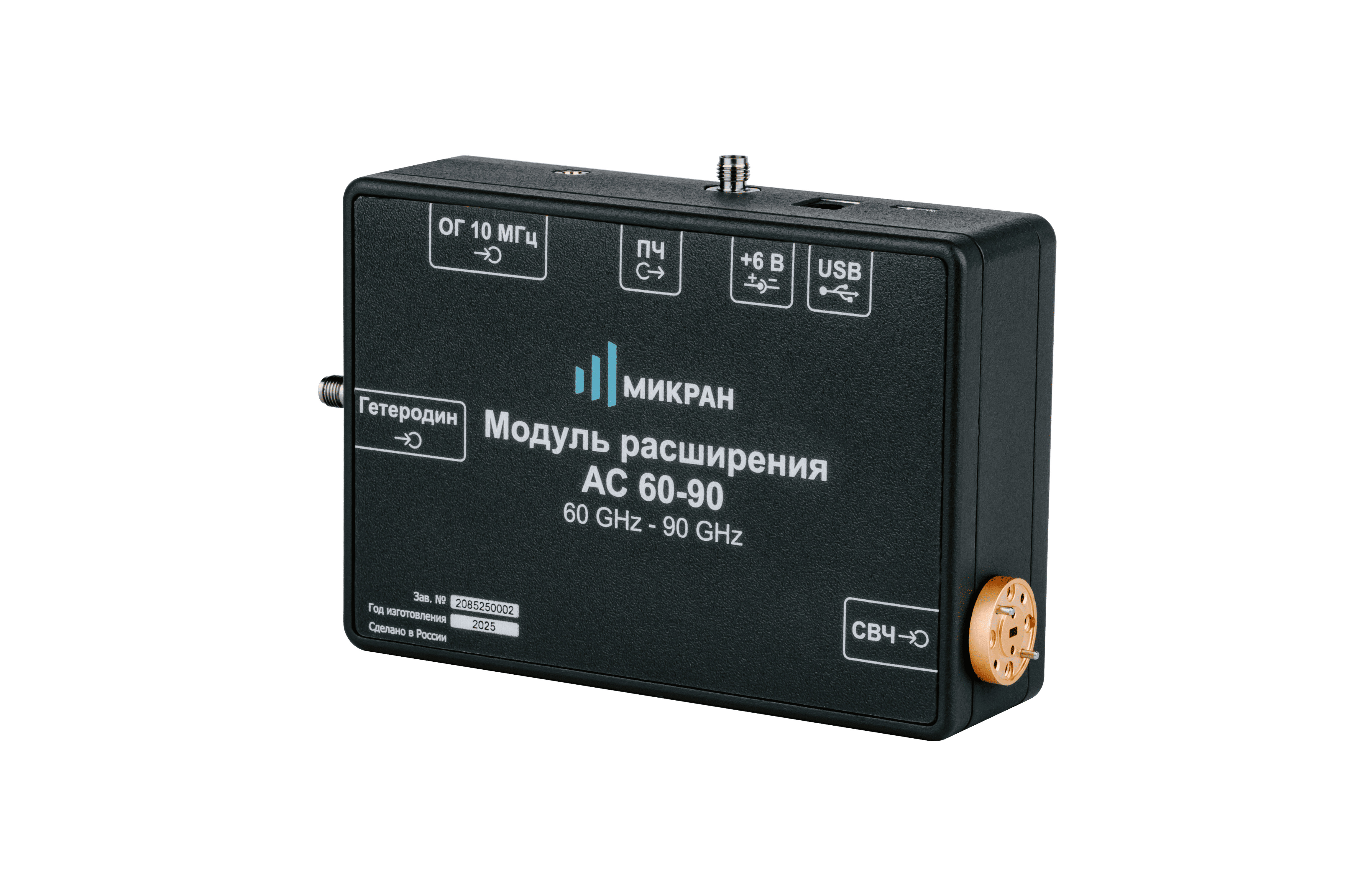

Модуль расширителя частоты для анализаторов спектра, 60…90ГГц |
Модули расширения частотного диапазона XSA
|
Название Описание |
|
XSA4060 Модуль расширителя частоты для анализаторов спектра, 40…60ГГц |
|
Название Описание |
|
XSA5075 Модуль расширителя частоты для анализаторов спектра, 50…75ГГц |
|
Название Описание |
|
XSA6090 Модуль расширителя частоты для анализаторов спектра, 60…90ГГц |
