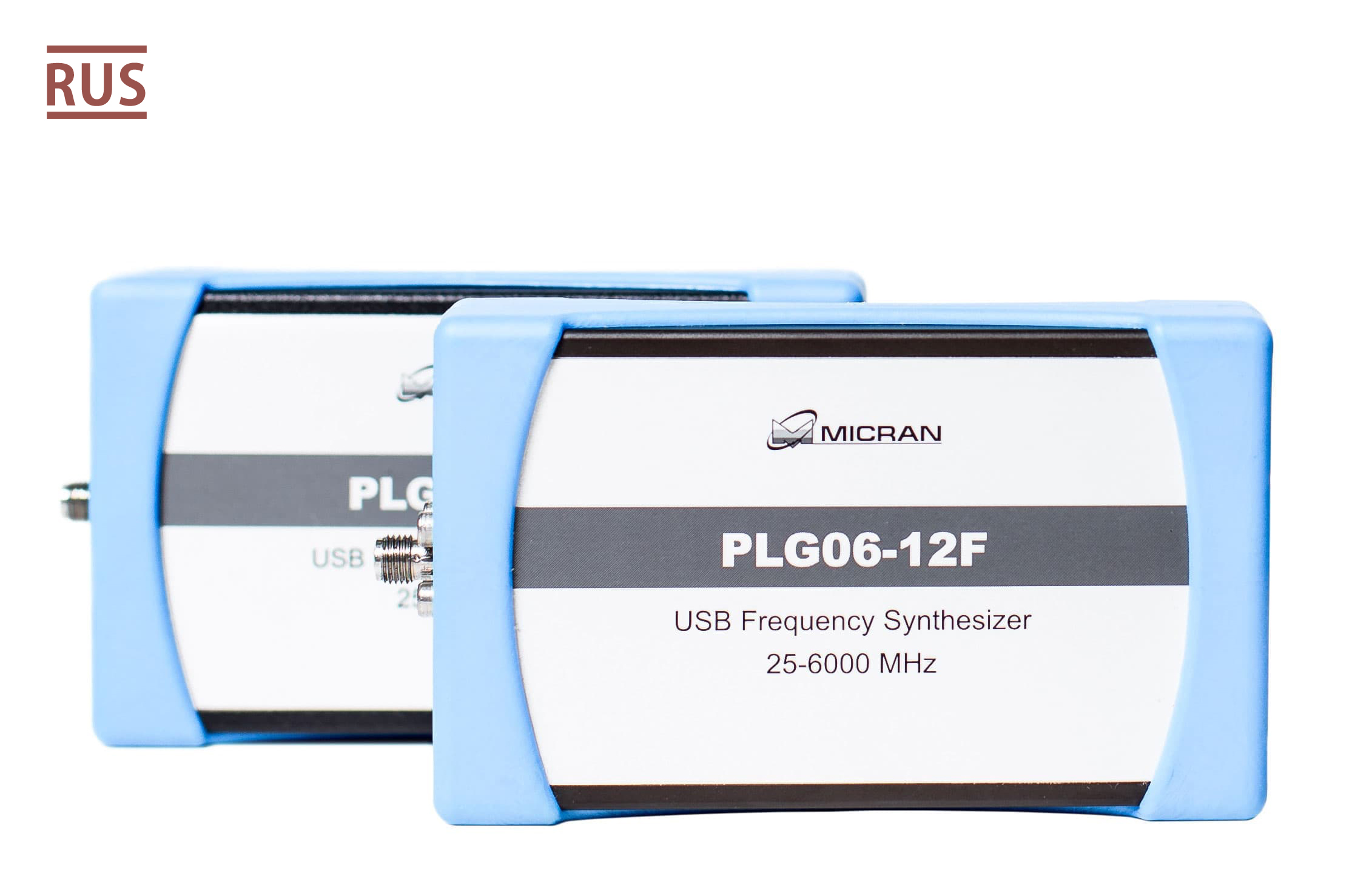

Генераторы сигналов серии PLG

— Диапазон рабочих частот от 25 МГц до 6/12/20 ГГц

— Полный набор функций полноразмерных лабораторных генераторов

— Возможность аналоговой модуляции: АМ, ЧМ, ФМ, ИМ

— Диапазон мощностей от −40 до +10 дБм

— Компактный и легкий

— Питание и управление через USB 2.0 или USB 3.0

— Внесён в реестр Российской промышленной продукции согласно ПП719

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Генератор сигналов PLG предназначен для генерирования гармонических сигналов, перестраиваемых по частоте в диапазоне от 25 МГц до 6/12/20 ГГц (с шагом 1 Гц) и мощности в диапазоне от −40 дБм до +10 дБм (с шагом 1 дБ) с возможностью аналоговой модуляции (АМ, ЧМ, ФМ, ИМ). Питание и управление прибором осуществляется исключительно через кабель шины USB 2.0 или 3.0.

Областью применения PLG являются исследование, настройка, испытания, контроль при производстве ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике.


Основные возможности

— Непрерывная генерация гармонического сигнала с фиксированной частотой и мощностью и шаговым изменением указанных параметров.

— Сканирование по частоте, мощности или произвольно заданному списку частот/мощностей с задаваемыми источниками синхросигнала.

— Непрерывная генерация гармонического сигнала, модулированного по амплитуде, частоте или фазе с внешним или внутренним источником модулирующего сигнала.

— Непрерывная генерация низкочастотного сигнала стандартной формы («синус», «пила», «треугольник», «прямоугольник», «шум») с фиксированной частотой и амплитудой и шаговым изменением указанных параметров.

— Управление PLG через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы различной сложности.


Программное обеспечение

  • Удобный пользовательский интерфейс.

  • Редактор списка сканирования с возможностью загрузки/сохранения списка в формате .csv.

  • Сохранение/загрузка профилей для измерительных схем.


Пожалуйста, выберите комплектацию товара

Генератор сигналов PLG

Генератор сигналов, 25 МГц …6 ГГц, соединитель тип N (розетка)

Генератор сигналов, 25 МГц …6 ГГц, соединитель тип SMA (розетка)

Генератор сигналов, 25 МГц …12 ГГц, соединитель тип N (розетка)

Генератор сигналов, 25 МГц …12 ГГц, соединитель тип 3,5 мм (розетка)

Генератор сигналов, 25 МГц …20 ГГц, соединитель тип 3,5 мм (розетка)

Генератор сигналов PLG

Название

Описание

PLG06-11F

Генератор сигналов, 25 МГц …6 ГГц, соединитель тип N (розетка)

Название

Описание

PLG06-12F

Генератор сигналов, 25 МГц …6 ГГц, соединитель тип SMA (розетка)

Название

Описание

PLG12-11F

Генератор сигналов, 25 МГц …12 ГГц, соединитель тип N (розетка)

Название

Описание

PLG12-12F

Генератор сигналов, 25 МГц …12 ГГц, соединитель тип 3,5 мм (розетка)

Название

Описание

PLG20-12F

Генератор сигналов, 25 МГц …20 ГГц, соединитель тип 3,5 мм (розетка)

Программы

Программа управления PLG Client 2.7.3 (English version)

25.90 МБ
04.07.2024

Программа управления PLG Client 2.7.3 (Русская версия)

25.90 МБ
04.07.2024

Руководства

Руководство по эксплуатации PLG06/12/20
1.35 МБ
04.10.2023
Примеры и документация по программированию на SCPI версия 2.3 (№ 112915xxxx - ...)
1.44 МБ
23.06.2022
Примеры и документация по программированию на SCPI, версия 1.0 (№ 112914xxxx)
1.19 МБ
10.12.2018
Система команд синтезаторов PLG06 с серийными номерами 112914xxxx
259 КБ
29.07.2015

Сертификаты

Сертификат СТ-1 на PLG
1.04 МБ
25.08.2022

Технические характеристики

Генераторы сигналов серии PLG
707 КБ
27.05.2024
