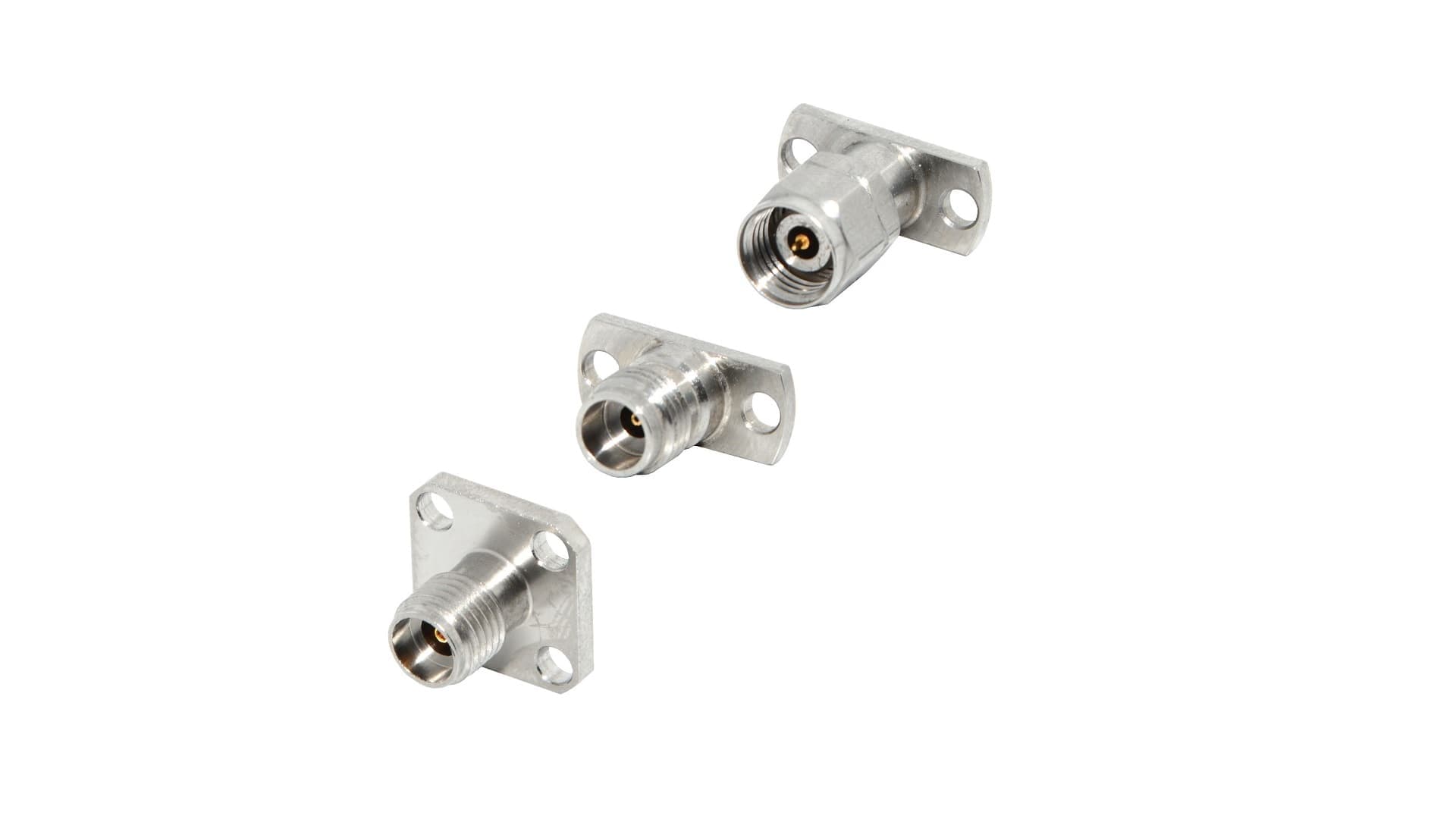

Серии ПКМ2-20 и ПКМ2-40
Типичное значение КСВН 1,15 (0...40 ГГц)
Типичное значение вносимых потерь 0,25 дБ (0...40 ГГц)
Высокая стабильность параметров при большом количестве циклов соединений
Экранное затухание > 90 дБ
Замена перехода производится без вскрытия и распайки СВЧ-модуля
Используются совместно с гермовводами серии МК100
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Серия данных переходов предназначена для монтажа с СВЧ-блоком резьбовым либо фланцевым способом. Переходы используется совместно с гермовводами серии МK100 для создания экранированного герметичного соединения коаксиальных и планарных линий. Для сопряжения с гермовводами в конструкции переходов имеются цанговые ламели на центральном проводнике.
Данный способ организации перехода обеспечивает механическую развязку между соединителем и платами СВЧ-блока, что особенно важно, если он подвергается вибрационным нагрузкам. Кроме того, такая конструкция переходов позволяет заменять соединители при их повреждении без вскрытия СВЧ-блока. Гермовводы серии МК100 поставляются отдельно.
Технические параметры
|
Обозначение |
Соединитель |
Диапазон |
КСВН, |
Вносимые |
Макс. ток, А |
|---|---|---|---|---|---|
|
ПКМ2А-20-03Р-0,3М |
тип IX, вар. 3 (розетка) |
0…32 |
1,2 |
0,7 |
— |
|
ПКМ2А-20-03Р-0,3Д |
|||||
|
ПКМ2А-20-13Р-0,3М |
тип 3,5 мм (розетка) |
||||
|
ПКМ2А-20-13Р-0,3Д |
|||||
|
ПКМ2-20-03-0,3М |
тип IX, вар. 3 (вилка) |
||||
|
ПКМ2-20-03-0,3Д |
|||||
|
ПКМ2-20-13-0,3M |
тип 3,5 вар. 3 (вилка) |
||||
|
ПКМ2-20-13-0,3Д |
|||||
|
ПКМ2-20-03Р-0,3Ф |
тип IX, вар. 3 (розетка) |
||||
|
ПКМ2-20-13Р-0,3Ф |
тип 3,5 мм (розетка) |
||||
|
ПКМ2-20-03-0,3Ф |
тип IX, вар. 3 (вилка) |
||||
|
ПКМ2-20-13-0,3Ф |
тип 3,5 мм (вилка) |
||||
|
ПКМ2-20-03Р-0,3Ф2 |
тип IX, вар. 3 (розетка) |
||||
|
ПКМ2-20-13Р-0,3Ф2 |
тип 3,5 мм (розетка) |
||||
|
ПКМ2-20-03-0,3Ф2 |
тип IX, вар. 3 (вилка) |
||||
|
ПКМ2-20-13-0,3Ф2 |
тип 3,5 мм (вилка) |
||||
|
ПКМ2-40-14Р-0,3М |
тип 2,92 мм (розетка) |
0…40 |
1,25 |
0,7 |
|
|
ПКМ2-40-14Р-0,3Д |
|||||
|
ПКМ2-40-14Р-0,3Ф2 |
|||||
|
ПКМ2-40-14Р-0,3Ф |
|||||
|
ПКМ2-40-14-0,3М |
тип 2,92 мм (вилка) |
||||
|
ПКМ2-40-14-0,3Д |
|||||
|
ПКМ2-40-14-0,3Ф2 |
|||||
|
ПКМ2-40-14-0,3Ф |
|||||
|
ПКМ2-40-05Р-0,3М |
тип 2,4 мм (розетка) |
0…40 |
1,25 |
0,7 |
|
|
ПКМ2-40-05Р-0,3Д |
|||||
|
ПКМ2-40-05Р-0,3Ф2 |
|||||
|
ПКМ2-40-05Р-0,3Ф |
|||||
|
ПКМ2-40-05-0,3М |
тип 2,4 мм (вилка) |
||||
|
ПКМ2-40-05-0,3Ф2 |
|||||
|
ПКМ2-40-05-0,3Ф |
|||||
| ПКМ1-67-15Р-0.3М | тип 1,85 (розетка) |
0…67 |
1,3 |
0,7 |
0,5 |
| ПКМ1-67-15Р-0.3Д | тип 1,85 (розетка) |
ПРИМЕЧАНИЕ
М – вкручиваемая часть с метрической резьбой М6×0,75.
Д – вкручиваемая часть с дюймовой резьбой 1/4”-36UNS-2A.
Ф – фланец с 4 отверстиями.
Ф2 – фланец с 2 отверстиями.
Переходы коаксиально-микрополосковые ПКМ2-20 и ПКМ2-40
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..40 ГГц, соединитель 1 – Тип 2,4 мм (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..40 ГГц, соединитель 1 – Тип 2,4 мм (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..40 ГГц, соединитель 1 – Тип 2,4 мм (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..40 ГГц, соединитель 1 – Тип 2,4 мм (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..40 ГГц, соединитель 1 – Тип 2,4 мм (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..40 ГГц, соединитель 1 – Тип 2,4 мм (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..40 ГГц, соединитель 1 – Тип 2,4 мм (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 1,85/0,804, 0..67 ГГц, соединитель 1 – Тип 1,85мм (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 1,85/0,804, 0..67 ГГц, соединитель 1 – Тип 1,85мм (вилка) |
Переходы коаксиально-микрополосковые ПКМ2-20 и ПКМ2-40
|
Название Описание |
|
ПКМ2А-20-03Р-0,3М Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (розетка) |
|
Название Описание |
|
ПКМ2А-20-03Р-0,3Д Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (розетка) |
|
Название Описание |
|
ПКМ2А-20-13Р-0,3М Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка) |
|
Название Описание |
|
ПКМ2А-20-13Р-0,3Д Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка) |
|
Название Описание |
|
ПКМ2-20-03-0,3М Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (вилка) |
|
Название Описание |
|
ПКМ2-20-03-0,3Д Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (вилка) |
|
Название Описание |
|
ПКМ2-20-13-0,3М Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (вилка) |
|
Название Описание |
|
ПКМ2-20-13-0,3Д Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (вилка) |
|
Название Описание |
|
ПКМ2-20-03Р-0,3Ф Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (розетка) |
|
Название Описание |
|
ПКМ2-20-13Р-0,3Ф Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка) |
|
Название Описание |
|
ПКМ2-20-03-0,3Ф Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (вилка) |
|
Название Описание |
|
ПКМ2-20-13-0,3Ф Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (вилка) |
|
Название Описание |
|
ПКМ2-20-03Р-0,3Ф2 Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (розетка) |
|
Название Описание |
|
ПКМ2-20-13Р-0,3Ф2 Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка) |
|
Название Описание |
|
ПКМ2-20-03-0,3Ф2 Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (вилка) |
|
Название Описание |
|
ПКМ2-20-13-0,3Ф2 Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (вилка) |
|
Название Описание |
|
ПКМ2-40-14Р-0,3М Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (розетка) |
|
Название Описание |
|
ПКМ2-40-14Р-0,3Д Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (розетка) |
|
Название Описание |
|
ПКМ2-40-14Р-0,3Ф2 Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (розетка) |
|
Название Описание |
|
ПКМ2-40-14Р-0,3Ф Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (розетка) |
|
Название Описание |
|
ПКМ2-40-14-0,3М Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (вилка) |
|
Название Описание |
|
ПКМ2-40-14-0,3Д Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (вилка) |
|
Название Описание |
|
ПКМ2-40-14-0,3Ф2 Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (вилка) |
|
Название Описание |
|
ПКМ2-40-14-0,3Ф Переход коаксиально-микрополосковый в тракте 2,92/1,27, 0..40 ГГц, соединитель 1 – Тип 2,92 мм (вилка) |
|
Название Описание |
|
ПКМ2-40-05Р-0,3М Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..40 ГГц, соединитель 1 – Тип 2,4 мм (розетка) |
|
Название Описание |
|
ПКМ2-40-05Р-0,3Д Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..40 ГГц, соединитель 1 – Тип 2,4 мм (розетка) |
|
Название Описание |
|
ПКМ2-40-05Р-0,3Ф2 Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..40 ГГц, соединитель 1 – Тип 2,4 мм (розетка) |
|
Название Описание |
|
ПКМ2-40-05Р-0,3Ф Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..40 ГГц, соединитель 1 – Тип 2,4 мм (розетка) |
|
Название Описание |
|
ПКМ2-40-05-0,3М Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..40 ГГц, соединитель 1 – Тип 2,4 мм (вилка) |
|
Название Описание |
|
ПКМ2-40-05-0,3Ф2 Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..40 ГГц, соединитель 1 – Тип 2,4 мм (вилка) |
|
Название Описание |
|
ПКМ2-40-05-0,3Ф Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..40 ГГц, соединитель 1 – Тип 2,4 мм (вилка) |
|
Название Описание |
|
ПКМ1-67-15Р-0,3М Переход коаксиально-микрополосковый в тракте 1,85/0,804, 0..67 ГГц, соединитель 1 – Тип 1,85мм (розетка) |
|
Название Описание |
|
ПКМ1-67-15-0,3Д Переход коаксиально-микрополосковый в тракте 1,85/0,804, 0..67 ГГц, соединитель 1 – Тип 1,85мм (вилка) |
