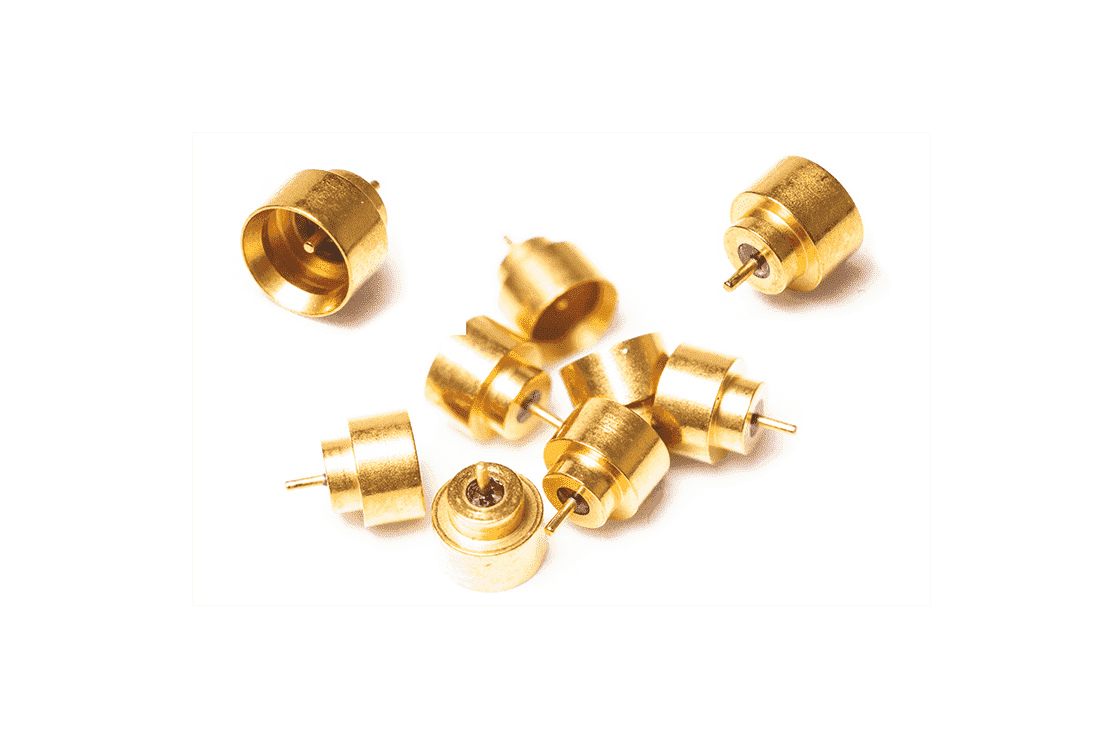

Переходы коаксиально-микрополосковые ПКМ2-26
Герметичные переходы предназначены для ввода-вывода сигналов в СВЧ-модули. Корпуса и центральные проводники переходов изготовлены из сплава 29НК и покрыты износостойким золотом.
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Технические параметры
| Диапазон рабочих частот, ГГц | 0... 20* |
| Волновое сопротивление, Ом | 50 ± 1 |
| КСВН (тип.), не более | 1,3 (1,18) |
| Вносимые потери (тип.), не более | 0,4 (0,25) |
| Диапазон рабочих температур, °C | -60...+150 |
|
Герметичность, м3 · Па/с (см3/с) |
от 1,3 × 10-11 до 1,3 × 10-9 (10-10…10-8) |
|
Максимальный пропускаемый ток, А (Максимальное рабочее напряжение, В) |
0,5 (100) |
| Переходное сопротивление контактов, Ом, не более | 0,01 |
|
Сопротивление изоляции при испытательном напряжении 500 В, в нормальных климатических условиях, МОм, не менее |
5000 |
| Соединитель |
SMP, по MIL-STD-348B Fig.75** |
* Переход работоспособен до 26 ГГц, но его КСВН свыше 20 ГГц не регламентируется.
** Используется тип включения full-detent (максимальное усилие удержания сочленённой пары розетка-вилка). Количество присоединений/рассоединений не менее 100
Переходы коаксиально-микрополосковые ПКМ2-26
|
|
Переход коаксиально-микрополосковый; рабочий диапазон от 0 до 20 ГГц; соединитель SMP (вилка); диаметр центрального проводника 0,38 мм; длина центрального проводника со стороны блока 1,27 мм. |
|
|
Переход коаксиально-микрополосковый; рабочий диапазон от 0 до 20 ГГц; соединитель SMP (вилка); диаметр центрального проводника 0,38 мм; длина центрального проводника со стороны блока 5,2 мм |
Переходы коаксиально-микрополосковые ПКМ2-26
|
Название Описание |
|
ПКМ2-26-16-0,38/1,27 Переход коаксиально-микрополосковый; рабочий диапазон от 0 до 20 ГГц; соединитель SMP (вилка); диаметр центрального проводника 0,38 мм; длина центрального проводника со стороны блока 1,27 мм. |
|
Название Описание |
|
ПКМ2-26-16-0,38/5,2 Переход коаксиально-микрополосковый; рабочий диапазон от 0 до 20 ГГц; соединитель SMP (вилка); диаметр центрального проводника 0,38 мм; длина центрального проводника со стороны блока 5,2 мм |
