Анализаторы цепей векторные серии Р4М [снят с производства]

— Измерение S-параметров от 10 МГц до 20 ГГц

— Динамический диапазон более 100 дБ

— Измерения в импульсном режиме: «точка в импульсе», «профиль импульса»

— Измерение параметров частотно-преобразующих устройств с векторной калибровкой

— Измерение уровней гармоник и интермодуляционных составляющих

— Измерение коэффициента шума

— Возможность сканирования по частоте и/или по мощности зондирующего сигнала

— Анализ и фильтрация во временной области, математическое встраивание и исключение цепей

— Возможность проведения векторных калибровок для коаксиального, волноводного и микрополоскового трактов, поддержка электронного калибратора

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

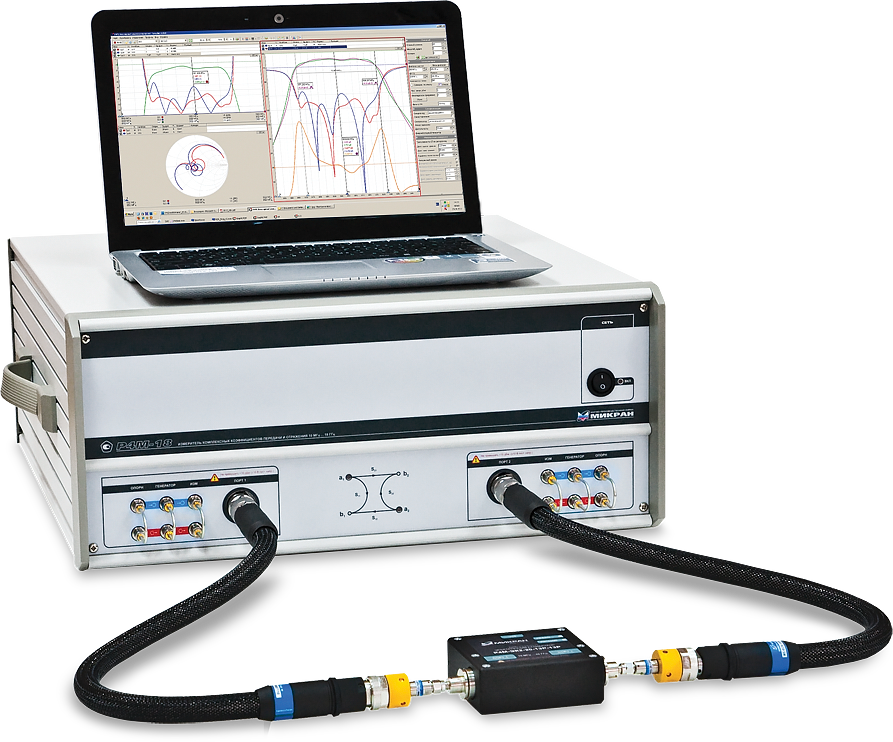

Векторные анализаторы цепей (ВАЦ) серии Р4М предназначены для измерения S-параметров линейных одно- и двухпортовых устройств, различных характеристик электрических цепей. Область применения ВАЦ серии Р4М — исследование, настройка, испытания, контроль и производство ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике.

Принцип действия анализатора основан на раздельном измерении параметров падающей, отраженной и прошедшей через исследуемое устройство (ИУ) волны сигнала с применением направленных ответвителей. В состав прибора входят синтезированный источник зондирующего сигнала и приёмники отражённых и прошедших через ИУ сигналов. Управление ВАЦ Р4М осуществляется с помощью внешнего персонального компьютера с установленным программным обеспечением «Graphit Р4M». Информационный обмен между ВАЦ и персональным компьютером осуществляется по интерфейсу Ethernet. Многоканальная система синхронизации обеспечивает совместную работу Р4М с другими приборами. Возможность управления Р4М через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы. Благодаря модульной архитектуре, обладающей высокой интегрируемостью и возможностью конфигурирования, анализаторы цепей серии Р4М являются идеальным техническим решением для реализации сложных задач.

Программы

Программа управления Graphit Р4М версия 2.6.32 (текущая версия)

28.92 МБ
06.08.2024

Micran Instrument Connector 1.6 (удалённое подключение для автоматизации SCPI)

4.54 МБ
08.09.2023

Программа управления Graphit Р4М версия 2.2.57

11.69 МБ
26.12.2017

Программа управления Graphit Р4М версия 2.2rc3 (сертифицированная версия для Р4М-18)

4.96 МБ
14.07.2010

Руководства

Инструкция по установке Дельта-Маркеров в «Graphit СК4М» и «Graphit Р4М»
728 КБ
29.06.2023
Инструкция по подключению нескольких приборов к ПК
498 КБ
29.06.2023
Описание SCPI команд
1.20 МБ
23.08.2019
Программная опция «Скрытое отображение»
990 КБ
07.08.2019
Руководство по эксплуатации Р4М-18 часть 3
1.46 МБ
17.10.2011
Руководство по эксплуатации Р4М-18 часть 2
1.36 МБ
17.10.2011
Руководство по эксплуатации Р4М-18 часть 1
616 КБ
17.10.2011

Сертификаты

Свидетельство об утверждении типа СИ Р4М-18
586 КБ
15.07.2016
Методика поверки Р4М-18
1.04 МБ
18.03.2011

Технические характеристики

Анализаторы цепей векторные серии Р4М
280 КБ
16.04.2020
