В тракте 2,92/1,27 мм

— Типичное значение КСВН 1,08 (0...40 ГГц)

— Типичное значение вносимых потерь 0,15 дБ (0...40 ГГц)

— Высокая стабильность параметров при минимум 2000 циклах соединений

— Экранное затухание > 100 дБ

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

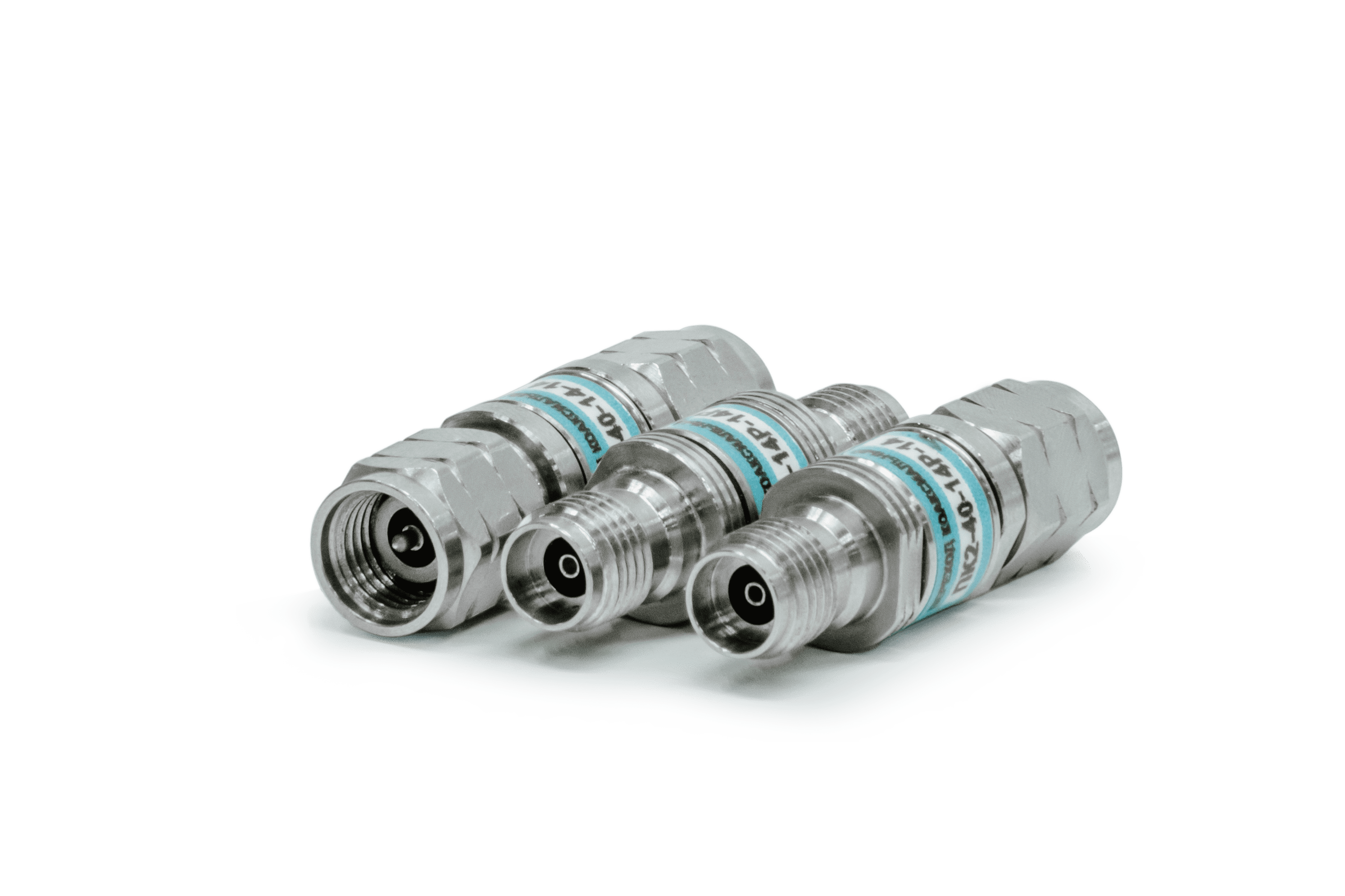

Коаксиальные переходы приборного класса в тракте 2,92/1,27 мм предназначены для использования с измерительным оборудованием. Переходы изготавливаются в исполнениях «вилка-вилка», «розетка-розетка» и «розетка-вилка». Переходы данной серии имеют минимальные вносимые потери и отражение в диапазоне рабочих частот от 0 до 40 ГГц. Корпуса и гайки переходов изготовлены из нержавеющей стали. Центральные проводники изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 2 000 циклах соединений в диапазоне рабочих температур от −60 до +110 °C. Экранное затухание составляет не менее 100 дБ.

Технические параметры

Обозначение Соединители

Частотный
диапазон,
ГГц

КСВН, не более
(тип.)

Вносимые потери,
дБ, не более (тип.)

0…20 ГГц   20…40 ГГц  0…20 ГГц 20…40 ГГц
ПК2-40-14Р-14Р  Тип 2,92 мм (розетка) – тип 2,92 мм (розетка)       0…40

1,1
(1,06)

1,15
(1,08)

0,2
(0,1)

0,3
(0,15)

ПК2-40-14-14  Тип 2,92 мм (вилка) – тип 2,92 мм (вилка)
ПК2-40-14Р-14  Тип 2,92 мм (розетка) – тип 2,92 мм (вилка)
