Переходы коаксиально-микрополосковые ПКМ1-18-17-0,5М и ПКМ1-18-17-0,5Д
— Типичное значение КСВН 1,25 (0...18 ГГц)
— Типичное значение вносимых потерь 0,5 дБ (0...18 ГГц)
— Высокая стабильность параметров при большом количестве циклов соединений
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

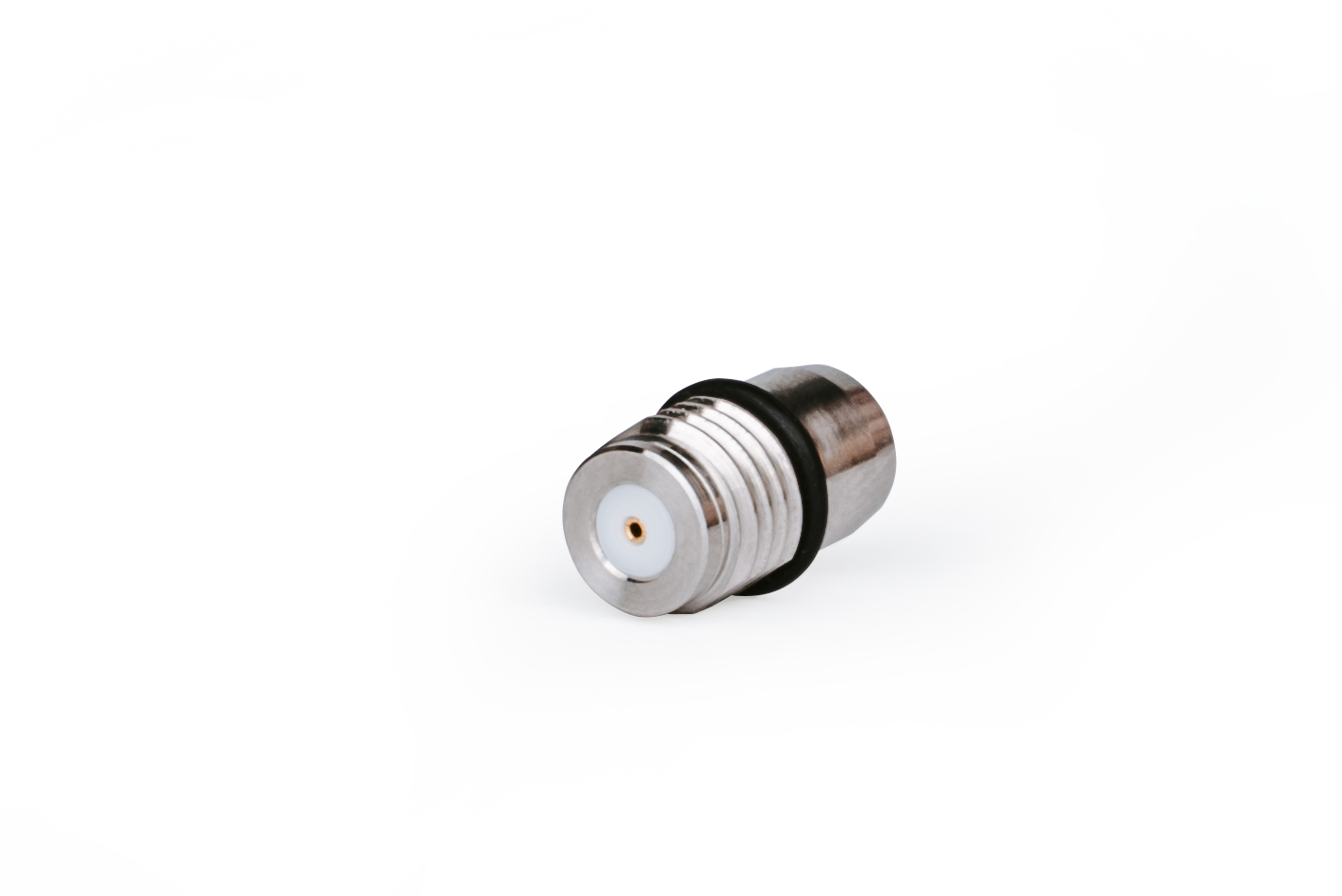

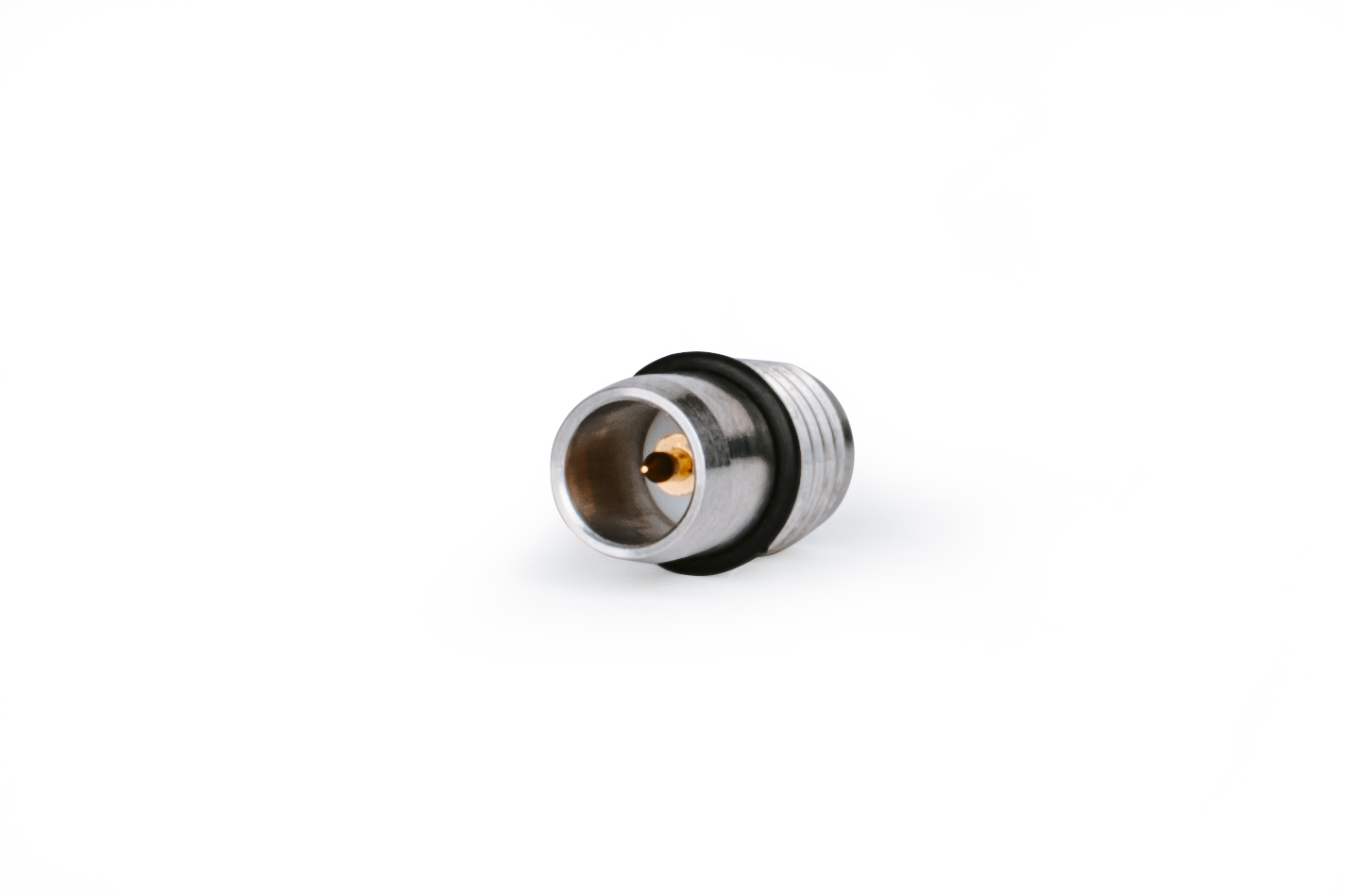

Переходы коаксиально-микрополосковые ПКМ1-18-17-0,5 предназначены для соединения плат СВЧ-модулей или блоков с коаксиальным трактом через герметичный вывод, который поставляются отдельно (см. стр. ХХХ – где будет размещен соответствующий вывод). Соединитель типа BMA (вилка) выполнен в соответствии со стандартом MIL-STD-384B. Способ монтажа переходов в СВЧ-модуль – резьбовое соединение. Преимущество переходов данной серии заключается в возможности замены поврежденного перехода без вскрытия и распайки СВЧ-модуля, возможности создания герметичной конструкции и в обеспечении механической развязки между центральным проводником коаксиального соединителя и сигнальным проводником планарной линии на плате.
Технические параметры
| Обозначение |
Соединители |
Частотный диапазон, ГГц |
КСВН, не более |
Вносимые потери, дБ, не более |
|---|---|---|---|---|
| ПКМ1-18-17-0,5М |
тип BMA (вилка) |
0...18 |
1,25 |
0,5 |
| ПКМ1-18-17-0,5Д |
Переходы коаксиально-микрополосковые ПКМ1-18-17-0,5М и ПКМ1-18-17-0,5Д
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип BMA (вилка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип BMA (вилка) |
Переходы коаксиально-микрополосковые ПКМ1-18-17-0,5М и ПКМ1-18-17-0,5Д
|
Название Описание |
|
ПКМ1-18-17-0,5М Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип BMA (вилка) |
|
Название Описание |
|
ПКМ1-18-17-0,5Д Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип BMA (вилка) |
Технические характеристики
| Переходы коаксиально-микрополосковые ПКМ1-18-17-0,5М и ПКМ1-18-17-0,5Д |
