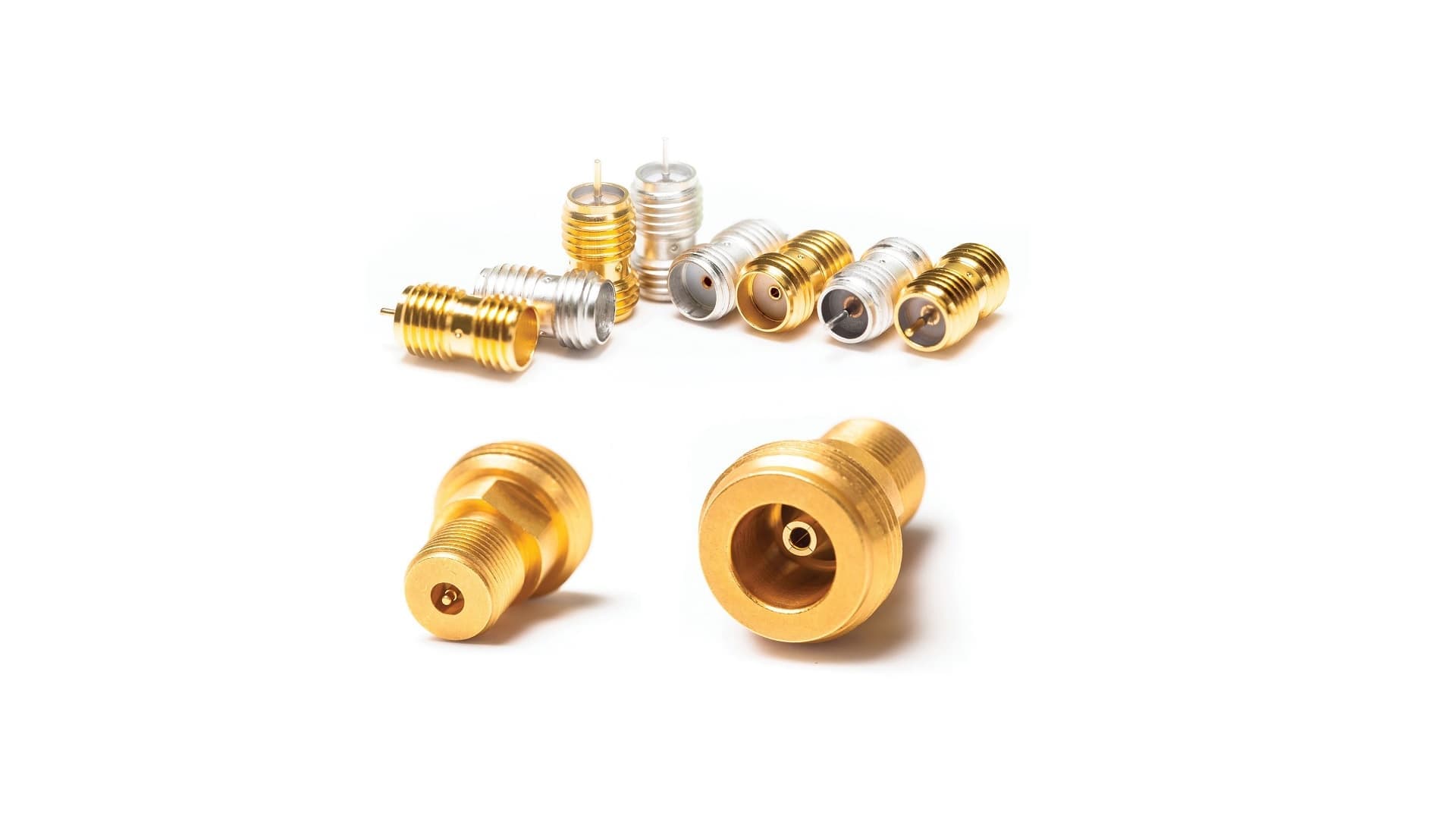

Серии ПКМ2-06 и ПКМ2-18
Малые потери и отражение в диапазоне частот 0…18 ГГц
Высокая стабильность параметров при минимум 500 циклах соединений
Герметичность от 1,3×10-11 до 1,3 ×10-9 м3×Па/с
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Герметичные коаксиально-микрополосковые переходы серии ПКМ2-06 работают в диапазоне частот от 0 до 6 ГГц. Центральный проводник и корпус изготовлены из ковара, согласованного по коэффициенту термического расширения со стеклом, и покрыты износостойким золотом. В качестве изолятора в переходах данной серии используют стекло с низкой диэлектрической проницаемостью. Резьба со стороны блока — М6×1; а со стороны внешнего соединения — М6×0,75. Диапазон рабочих температур от −50 °C до +150 °C.
Герметичные коаксиально-микрополосковые переходы серии ПКМ2-18 являются аналогами СРГ-50-751-ФВ. Все переходы данной серии работают в диапазоне частот от 0 до 18 ГГц. Покрытие центрального проводника — износостойкое золото, внешнего проводника — золото либо олово-висмут. Резьба со стороны блока — М6×0,75; а со стороны внешнего соединения — М6×0,75 либо 1/4"-36UNS-2A. Диапазон рабочих температур от −60 °C до +100 °C.
Технические параметры
| Обозначение | Соединитель | Покрытие |
Вносимые потери для пары, дБ, не более |
КСВН, не более |
Герметичность, м3 ∙ Па/с (см3/с) |
Сопротивление изоляции, МОм, не менее |
Макс. ток, А (макс. раб. напряжение, В) |
| ПКМ2-18-02Р-0,6/3-1 | тип IX, вар. 1 (розетка) |
олово |
1 |
1,22 |
от 1,3 × 10-11 |
1000 |
1 (200) |
| ПКМ2-18-02Р-0,6/2,3-1 | |||||||
| ПКМ2-18-12Р-0,6/3-1 | тип SMA (розетка) | ||||||
| ПКМ2-18-12Р-0,6/2,3-1 | |||||||
| ПКМ2-18-02Р-0,6/3-1-БР | тип IX, вар. 1 (розетка) | ||||||
| ПКМ2-18-02Р-0,6/3-2 | тип IX, вар. 1 (розетка) | золото | |||||
| ПКМ2-18-02Р-0,6/2,3-2 | |||||||
| ПКМ2-18-12Р-0,6/3-2 | тип SMA (розетка) | ||||||
| ПКМ2-18-12Р-0,6/2,3-2 | |||||||
| ПКМ2-18-02Р-0,6/3-2-БР | тип IX, вар. 1 (розетка) | ||||||
| ПКМ2-06-01Р-0,98/0,4-2 | тип III (розетка) | золото | 1 (0,3) |
1,25 |
от 1,3 × 10-9 |
||
| ПКМ2-06-01Р-0,98/1,9-2 |
Переходы коаксиально-микрополосковые ПКМ2-18 и ПКМ2-06
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип IX вар.1 (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип IX вар.1 (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип SMA (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип SMA (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип IX вар.1 (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип IX вар.1 (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип IX вар.1 (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип SMA (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип SMA (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип IX вар.1 (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (розетка) |
|
|
Переход коаксиально-микрополосковый в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (розетка) |
Переходы коаксиально-микрополосковые ПКМ2-18 и ПКМ2-06
|
Название Описание |
|
ПКМ2-18-02Р-0,6/3-1 Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип IX вар.1 (розетка) |
|
Название Описание |
|
ПКМ2-18-02Р-0,6/2,3-1 Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип IX вар.1 (розетка) |
|
Название Описание |
|
ПКМ2-18-12Р-0,6/3-1 Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип SMA (розетка) |
|
Название Описание |
|
ПКМ2-18-12Р-0,6/2,3-1 Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип SMA (розетка) |
|
Название Описание |
|
ПКМ2-18-02Р-0,6/3-1-БР Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип IX вар.1 (розетка) |
|
Название Описание |
|
ПКМ2-18-02Р-0,6/3-2 Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип IX вар.1 (розетка) |
|
Название Описание |
|
ПКМ2-18-02Р-0,6/2,3-2 Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип IX вар.1 (розетка) |
|
Название Описание |
|
ПКМ2-18-12Р-0,6/3-2 Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип SMA (розетка) |
|
Название Описание |
|
ПКМ2-18-12Р-0,6/2,3-2 Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип SMA (розетка) |
|
Название Описание |
|
ПКМ2-18-02Р-0,6/3-2-БР Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..18 ГГц, соединитель 1 – Тип IX вар.1 (розетка) |
|
Название Описание |
|
ПКМ2-06-01Р-0,98/0,4-2 Переход коаксиально-микрополосковый в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (розетка) |
|
Название Описание |
|
ПКМ2-06-01Р-0,98/1,9-2 Переход коаксиально-микрополосковый в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (розетка) |
