Электромеханические расширители портов М426 / М826

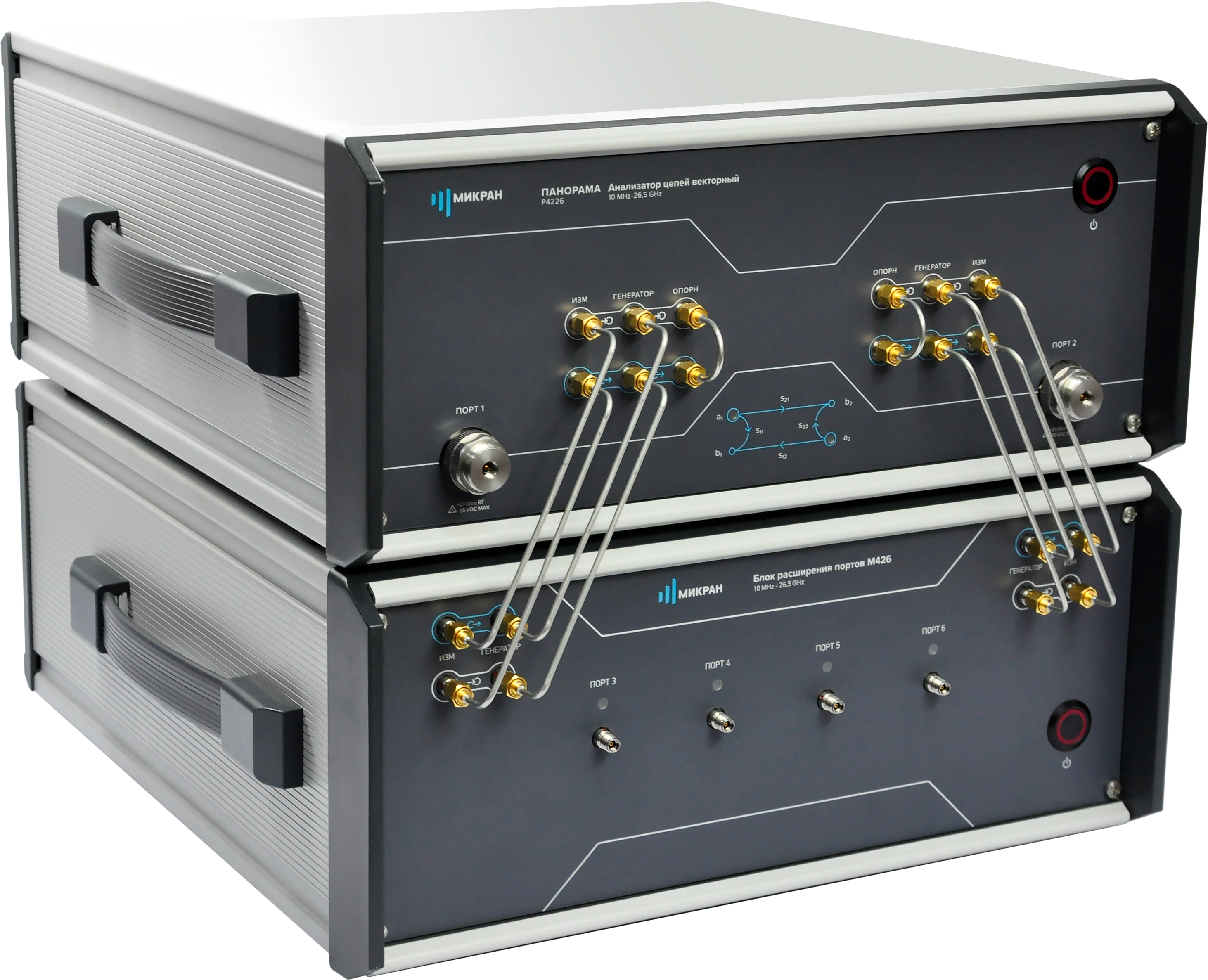

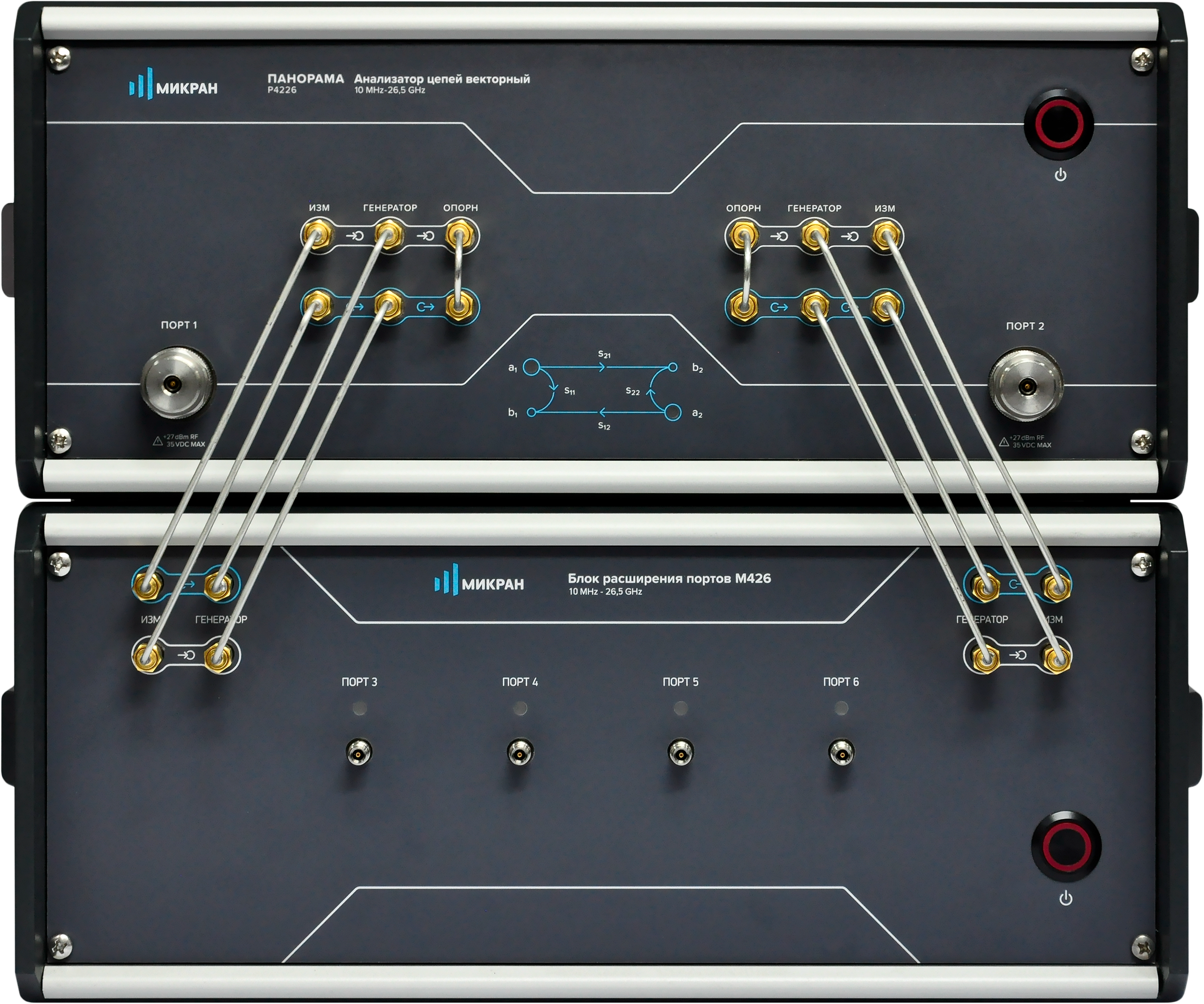

М426 / М826 — это блоки расширения портов, предназначенные как для измерения и контроля нескольких устройств одновременно, так и для одного многопортового устройства. Измерительные блоки разработаны для совместного использования с ВАЦ серии «Панорама» и могут иметь 4 и 8 измерительных портов.

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

М426 / М826 относятся к типу расширяющих устройств, позволяющих измерять полную матрицу S-параметров многопортовых устройств. Расширители портов имеют высокое согласование и потери на проход не более 6 дБ. При подключении расширителя в многопортовом режиме становятся доступными все дополнительные возможности ВАЦ, такие как: измерение мощности; измерение точки компрессии; измерение коэффициента шума.

Совместимость с векторными анализаторами цепей серии «Панорама»

 Модель  Исполнение
 Р4213  Р4213/3, Р4213/4, Р4213/5, Р4213/6
 Р4226  Р4226/2, Р4226/3, Р4226/4, Р4226/5
 Р4226А  Р4226А

Требования к максимальной мощности входного/выходного сигналов, дБм

 СВЧ-порты  М426 (порт 3-6), М826 (порт 3-10)  +27
 Порты доступа  генератор, измеритель  +20

Технические характеристики расширителей портов М426 / М826

 Модель

М426

М826



 Количество портов

4 (6 с ВАЦ Р42)

8 (10 с ВАЦ Р42)

 Диапазон рабочих частот

10 МГц …26,5 ГГц

 Динамический диапазон, в диапазоне частот, дБ, не менее
      500 МГц …13,25 ГГц *
      13,25 МГц …26,5 ГГц

  100
  90
 КСВН СВЧ-портов, в диапазоне частот, не более
      10 МГц …13,25 ГГц
      13,25 МГц …26,5 ГГц

 1,5
 1,7
 Тип соединителей СВЧ-портов

3,5 мм (розетка)

 Потери на проход, дБ, не более

6

 Время переключения, мс, не более

15

 Управление

LAN RJ-45

 Напряжение питания от сети переменного тока частотой 50 Гц, В

205…250

 Габаритные размеры, мм

385 × 360 × 160

 Масса, кг

8

10


* Динамический диапазон ниже 500 МГц определяется ВАЦ Р4226 / Р4213.


Информация для заказа

 Базовый комплект поставки
 1) Блок расширения портов. 2) Кабель Ethernet. 3) Программа управления xVNA. 4) Эксплуатационная документация. 5) Кабель питания. 6) Транспортировочный кейс. 7) Соединительный кабель СВЧ (8 шт.).
 Модели
 М426  Блок расширения портов, 0,01…26,5 ГГц, 4 порта
 М826  Блок расширения портов, 0,01…26,5 ГГц, 8 портов

Пример заказа

— Электромеханический расширитель портов М426 — 1 шт.
