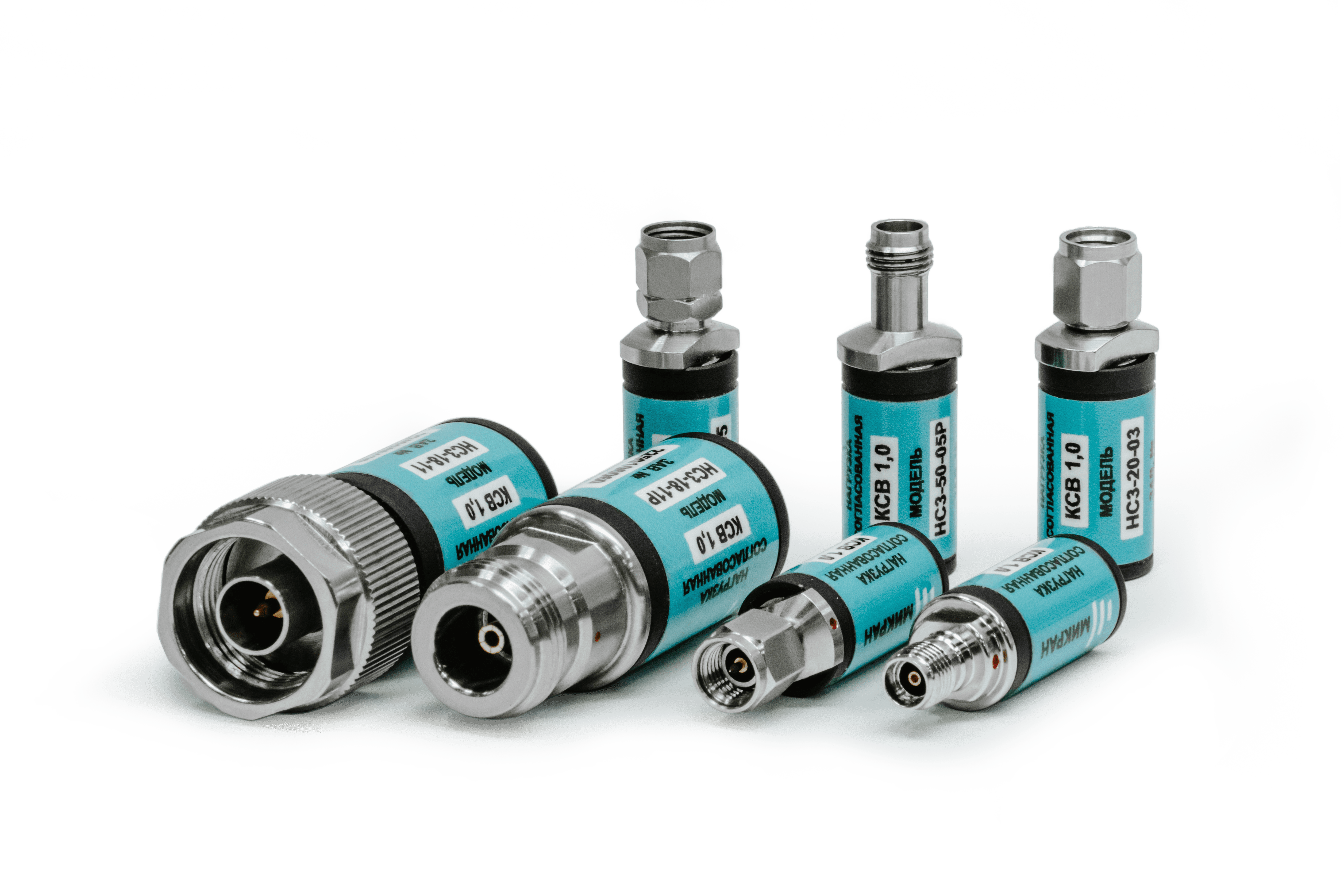

Нагрузки согласованные коаксиальные
— Типичное значение КСВН 1,06 (0…20 ГГц), 1,12 (0…50 ГГц)
— Высокая стабильность параметров при большом количестве циклов соединений
— Экранное затухание > 100 дБ
— Доступно табличное описание параметров
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Технические параметры нагрузок согласованных серии НС3-18
| Обозначение | Соединитель | Диапазон частот, ГГц | КСВН, не более (тип.) | Pвх *, Вт, не более |
|---|---|---|---|---|
|
НС3-18-01 |
Тип III (вилка) |
0…18 |
1,08 (1,06) |
2 ** |
|
НС3-18-11 |
Тип N (вилка) | |||
|
НС3-18-01Р |
Тип III (розетка) | |||
|
НС3-18-11Р |
Тип N (розетка) |
Технические параметры нагрузок согласованных серии НС3-20
| Обозначение | Соединитель | Диапазон частот, ГГц | КСВН, не более (тип.) | Pвх *, Вт, не более |
|---|---|---|---|---|
|
НС3-20-03 |
Тип IX, вар. 3 (вилка) |
0…20 *** |
1,08 (1,06) |
1 ** |
|
НС3-20-13 |
Тип 3,5 мм (вилка) | |||
|
НС3-20-03Р |
Тип IX, вар. 3 (розетка) | |||
|
НС3-20-13Р |
Тип 3,5 мм (розетка) |
Технические параметры нагрузок согласованных серии НС3-26
| Обозначение | Соединитель | Диапазон частот, ГГц | КСВН, не более (тип.) | Pвх *, Вт, не более | |
|---|---|---|---|---|---|
|
0...18 ГГц |
18...32 ГГц |
||||
|
НС3-26-16Р |
Тип SMP (розетка) |
0…32 |
1,1 |
1,2 |
1 ** |
|
НС3-26-16 |
Тип SMP (вилка, full detent) | ||||
Технические параметры нагрузок согласованных серии НС3-40
| Обозначение | Соединитель | Диапазон частот, ГГц | КСВН, не более (тип.) | Pвх *, Вт, не более |
|---|---|---|---|---|
| НС3-40-14 | Тип 2,92 мм (вилка) |
0…40 |
1,15 (1,12) |
0,5 ** |
| НС3-40-14Р | Тип 2,92 мм (розетка) |
Технические параметры нагрузок согласованных серии НС3-50
| Обозначение | Соединитель | Диапазон частот, ГГц | КСВН, не более (тип.) | Pвх *, Вт, не более |
|---|---|---|---|---|
| НС3-50-05 | Тип 2,4 мм (вилка) |
0…50 |
1,15 (1,12) |
0,5 ** |
| НС3-50-05Р | Тип 2,4 мм (розетка) |
* Максимальная долговременная рассеиваемая мощность по постоянному току.
** Значение дано для нормальных климатических условий. При увеличении температуры окружающей среды рекомендуется уменьшить величину входной мощности.
*** По индивидуальному заказу доступны нагрузки с рабочим диапазоном частот до 32 ГГц.
Нагрузки согласованные серии НСЗ-18
|
|
Нагрузка согласованная в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (вилка) |
|
|
Нагрузка согласованная в тракте 7/3,04, 0..18 ГГц, соединитель – Тип N (вилка) |
|
|
Нагрузка согласованная в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (розетка) |
|
|
Нагрузка согласованная в тракте 7/3,04, 0..18 ГГц, соединитель – Тип N (розетка) |
Нагрузки согласованные серии НСЗ-18
|
Название Описание |
|
НСЗ-18-01 Нагрузка согласованная в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (вилка) |
|
Название Описание |
|
НСЗ-18-11 Нагрузка согласованная в тракте 7/3,04, 0..18 ГГц, соединитель – Тип N (вилка) |
|
Название Описание |
|
НСЗ-18-01Р Нагрузка согласованная в тракте 7/3,04, 0..18 ГГц, соединитель - Тип III (розетка) |
|
Название Описание |
|
НСЗ-18-11Р Нагрузка согласованная в тракте 7/3,04, 0..18 ГГц, соединитель – Тип N (розетка) |
Нагрузки согласованные серии НСЗ-20
|
|
Нагрузка согласованная в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип IX вар.3 (вилка) |
|
|
Нагрузка согласованная в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип 3,5 мм (вилка) |
|
|
Нагрузка согласованная в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип IX вар.3 (розетка) |
|
|
Нагрузка согласованная в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип 3,5 мм (розетка) |
Нагрузки согласованные серии НСЗ-20
|
Название Описание |
|
НСЗ-20-03 Нагрузка согласованная в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип IX вар.3 (вилка) |
|
Название Описание |
|
НСЗ-20-13 Нагрузка согласованная в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип 3,5 мм (вилка) |
|
Название Описание |
|
НСЗ-20-03Р Нагрузка согласованная в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип IX вар.3 (розетка) |
|
Название Описание |
|
НСЗ-20-13Р Нагрузка согласованная в тракте 3,5/1,52, 0..20 ГГц, соединитель - Тип 3,5 мм (розетка) |
Нагрузки согласованные серии НС3-26
|
|
Нагрузка согласованная с соединителем SMP, 0…32 ГГц, тип SMP (розетка) |
|
|
Нагрузка согласованная с соединителем SMP, 0…32 ГГц, тип SMP (вилка, full detent) |
Нагрузки согласованные серии НС3-26
|
Название Описание |
|
НС3-26-16Р Нагрузка согласованная с соединителем SMP, 0…32 ГГц, тип SMP (розетка) |
|
Название Описание |
|
НС3-26-16 Нагрузка согласованная с соединителем SMP, 0…32 ГГц, тип SMP (вилка, full detent) |
Нагрузки согласованные серии НСЗ-40
|
|
Нагрузка согласованная в тракте 2,92/1,27, 0..40 ГГц, соединитель - Тип 2,92 мм (вилка) |
|
|
Нагрузка согласованная в тракте 2,92/1,27, 0..40 ГГц, соединитель - Тип 2,92 мм (розетка) |
Нагрузки согласованные серии НСЗ-40
|
Название Описание |
|
НСЗ-40-14 Нагрузка согласованная в тракте 2,92/1,27, 0..40 ГГц, соединитель - Тип 2,92 мм (вилка) |
|
Название Описание |
|
НСЗ-40-14Р Нагрузка согласованная в тракте 2,92/1,27, 0..40 ГГц, соединитель - Тип 2,92 мм (розетка) |
Нагрузки согласованные серии НСЗ-50
|
|
Нагрузка согласованная в тракте 2,4/1,042, 0..50 ГГц, соединитель - Тип 2,4 мм (вилка) |
|
|
Нагрузка согласованная в тракте 2,4/1,042, 0..50 ГГц, соединитель - Тип 2,4 мм (розетка) |
Нагрузки согласованные серии НСЗ-50
|
Название Описание |
|
НСЗ-50-05 Нагрузка согласованная в тракте 2,4/1,042, 0..50 ГГц, соединитель - Тип 2,4 мм (вилка) |
|
Название Описание |
|
НСЗ-50-05Р Нагрузка согласованная в тракте 2,4/1,042, 0..50 ГГц, соединитель - Тип 2,4 мм (розетка) |
Технические характеристики
| Нагрузки согласованные коаксиальные |
