Автоматизированные безоттяжечные антенно-мачтовые устройства МИК-АМУ
— Безоттяжечная телескопическая конструкция
— Усиленные выдвижные секции из композитного материала
— Электрический привод с дистанционным управлением
— Программное управление при помощи пульта ДУ или ПК
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
МИК-АМУ используются в составе мобильных объектов и комплексов. Антенно-мачтовые устройства МИК-АМУ предназначены для автоматизированного подъема антенн и приемо-передающего оборудования ЦРРС, БШД, РЛС, прожекторов, видеокамер дневного и ночного видения и другого оборудования.
Состав и работа

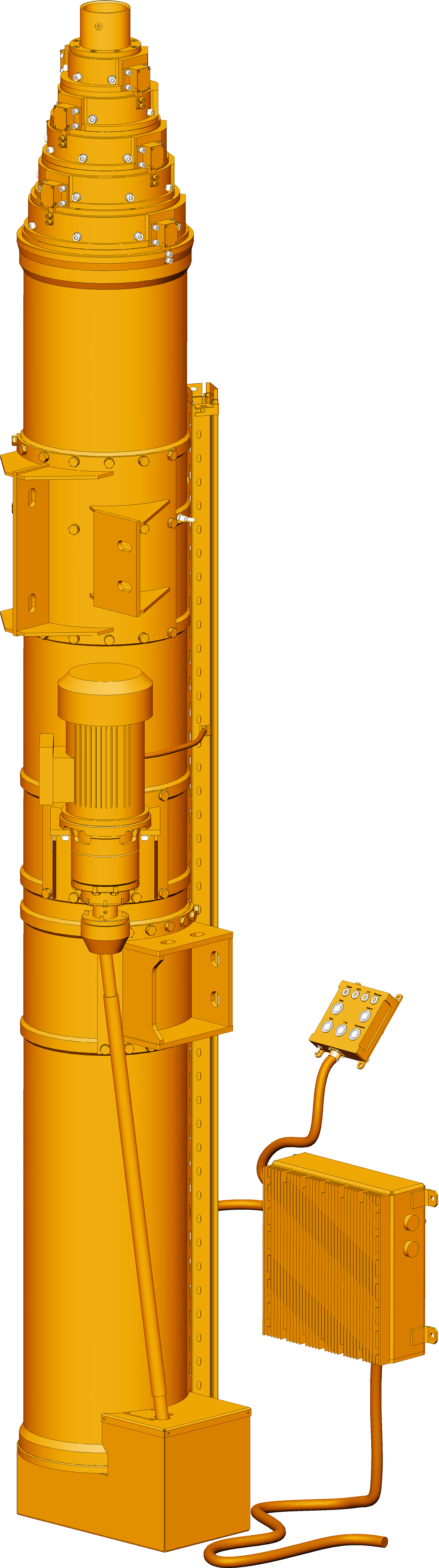

МИК-АМУ состоит из телескопической мачты, блока управления мачтой (БУМ) и пульта управления мачтой (ПУМ). По заказу МИК-АМУ также комплектуется антенно-поворотным устройством, комплектом монтажных частей на различные типы шасси, электроприводами откидывания и поворота мачты, светозаградительными огнями и т.д. Телескопическая мачта оснащена мотор-редуктором, имеет 8 выдвижных секций. Управление мачтой осуществляется дистанционно с помощью ПУМ. БУМ обеспечивает дистанционное программное управление мачтой и АПУ по протоколу RS485.
Технические характеристики
| Высота развернутой мачты, м | 14 | 19 |
| Масса поднимаемого груза, кг | 95 | 75 |
| Время развертывания мачты, с, не более | 400 | 600 |
| Количество секций |
9 |
|
| Выдвижение мачты при скорости ветра, м/с, не более |
15 |
|
| Работоспособность мачты при скорости ветра, м/с, не более |
30 |
|
| Максимальный угол отклонения мачты при скорости ветра 30 м/с, ° |
6 |
|
| Напряжение питания электродвигателя, В |
22,5…28,5 DC |
|
| Мощность электродвигателя, Вт |
2 000 |
|
| Наличие ручного дублера |
да |
|
| Количество членов экипажа для развертывания мачты, чел. |
1 |
|
| Температура эксплуатации, °С |
−50…+50 |
|
Технические характеристики
| Автоматизированные безоттяжечные антенно-мачтовые устройства МИК-АМУ |
