Серии ПКМ1

Малые потери и отражение во всём диапазоне рабочих частот

Высокая стабильность параметров при большом количестве циклов соединений

Быстрый монтаж без необходимости пайки корпуса

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

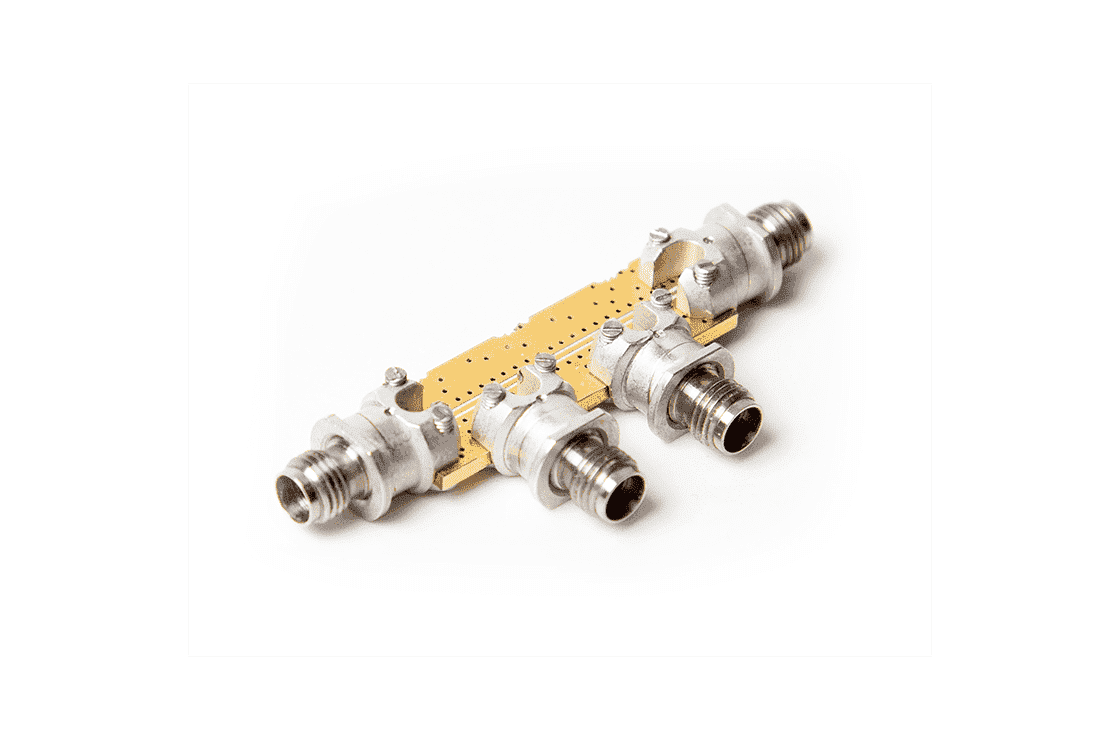

Переходы серии ПКМ1 (ПКМ1-32, ПКМ1П-32, ПКМ1-50, ПКМ1-67) предназначены для передачи электромагнитных СВЧ-сигналов между коаксиальными волноводными каналами и планарными линиями передачи печатных плат.

Конструкции переходов разделяются по способу соединения сигнального полоска планарной линии и центрального проводника коаксиального отрезка перехода:

  • в переходах ПКМ1П-32, ПКМ1-50, ПКМ1-67 их соединение осуществляется механическим прижимом, что удобно в случае многократного использования переходов в различных макетных платах;

  • в переходах ПКМ1-32, для их соединения необходимо использовать пайку, поскольку в установленном положении центральный проводник перехода не контактирует с сигнальным полоском.

Важной особенностью переходов серии ПК1-32 ПК1П-32 является применяемый в их конструкции гермоввод МК100М, обеспечивающий механическую развязку между центральным проводником коаксиального соединителя и сигнальным проводником планарной линии, но при этом несколько ухудшающий согласование и увеличивающий потери.

Крепление переходов на печатные платы осуществляется с помощью винтов, опционально поставляемых в комплекте с шайбами и прижимной планкой.


Технические параметры

Обозначение Соединитель Диапазон частот,
ГГц
КСВН,
не более
Вносимые потери, дБ,
не более (тип.)
Макс.ток, А
(макс.раб.напряжение, В)
ПКМ1-32-03Р-0,3П тип IX, вар. 3 (розетка)

0...32

1,25

1

0,5 (100)

ПКМ1-32-13Р-0,3П тип 3,5 мм (розетка)
ПКМ1-32-03-0,3П тип IX, вар. 3 (вилка)
ПКМ1-32-13-0,3П тип 3,5 мм (вилка)
ПКМ1-32-03Р-0,3П-Д тип IX, вар. 3 (розетка)
ПКМ1-32-13Р-0,3П-Д тип 3,5 мм (розетка)
ПКМ1П-32-03Р-0,3П тип IX, вар. 3 (розетка)
ПКМ1П-32-13Р-0,3П тип 3,5 мм (розетка)
ПКМ1-50-05Р-0,3П тип 2,4 мм (розетка) 0...50 1 0,7 (0,54)
ПКМ1-67-15Р-0,3П тип 1,85 мм (розетка) 0...67 1,3 0,7

Пожалуйста, выберите комплектацию товара

Переходы коаксиально-микрополосковые ПКМ1

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (розетка)

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка)

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (вилка)

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка)

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (розетка)

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка)

Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..50 ГГц, соединитель 1 – Тип 2,4 мм (розетка)

Переход коаксиально-микрополосковый в тракте 1,85/0,804, 0..67 ГГц, соединитель 1 – Тип 1,85мм (розетка)

Переходы коаксиально-микрополосковые ПКМ1

Название

Описание

ПКМ1-32-03Р-0,3П

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (розетка)

Название

Описание

ПКМ1-32-13Р-0,3П

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка)

Название

Описание

ПКМ1-32-03-0,3П

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (вилка)

Название

Описание

ПКМ1-32-13-0,3П

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка)

Название

Описание

ПКМ1-32-03Р-0,3П-Д

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип IX вар.3 (розетка)

Название

Описание

ПКМ1-32-13Р-0,3П-Д

Переход коаксиально-микрополосковый в тракте 3,5/1,52, 0..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка)

Название

Описание

ПКМ1-50-05Р-0,3П

Переход коаксиально-микрополосковый в тракте 2,4/1,042, 0..50 ГГц, соединитель 1 – Тип 2,4 мм (розетка)

Название

Описание

ПКМ1-67-15Р-0,3П

Переход коаксиально-микрополосковый в тракте 1,85/0,804, 0..67 ГГц, соединитель 1 – Тип 1,85мм (розетка)
