Анализаторы цепей векторные серии Р44 [в разработке]

— Диапазон частот от 0,3/10 МГц до 13,5/26,5/50 ГГц

— Широкий диапазон установки уровня выходной мощности от −50 до +10 дБм

— Специализированное многоканальное программное обеспечение

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Новое поколение векторных анализаторов цепей серии Р44 — четырёхпортовые приборы, имеющие два независимых источника сигналов. Широкий выбор аппаратных и программных опций для идеального технического решение сложных задач как при разработке, так и при серийном производстве СВЧ-изделий.

Области применения Р44 — исследование, настройка, испытание, контроль и производство ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике.

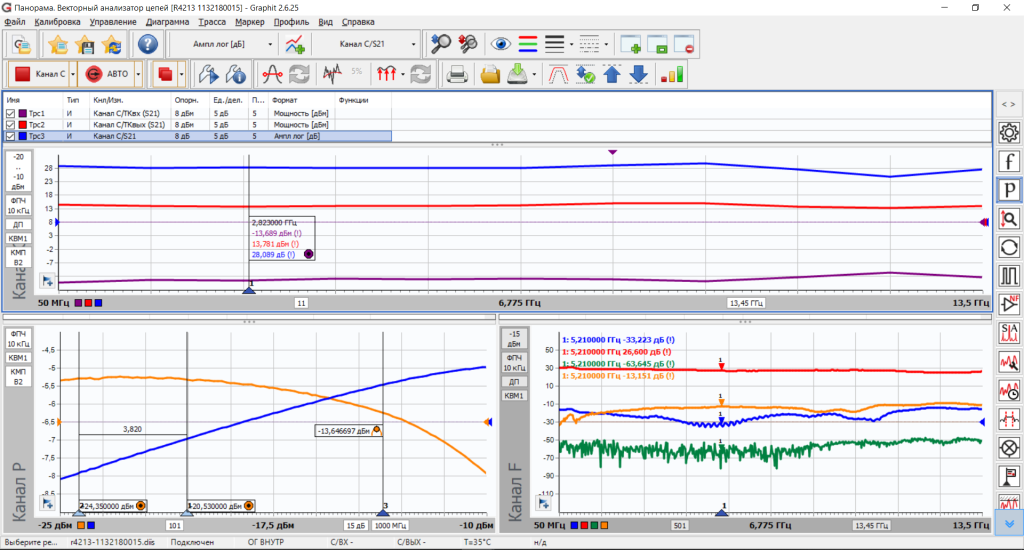

Специализированное многоканальное программное обеспечение позволяет одновременно наблюдать все измеряемые параметры за одно присоединение исследуемого устройства.

Программный драйвер, реализующий команды стандарта SCPI, дает возможность пользователю управлять прибором с помощью стороннего программного обеспечения (LabVIEW, MS Excel, Python, C++ и т.д.). Настраиваемая система цифровой синхронизации обеспечивает совместную работу ВАЦ с другими приборами в составе измерительных комплексов.

ПО (1).png



Технические характеристики

Диапазон рабочих частот:

Р4413

Р4426

Р4450


300 кГц ...13,5 ГГц

10 МГц ...26,5 ГГц

10 МГц ...50 ГГц

Пределы допускаемой относительной погрешности установки частоты выходного сигнала

± 2·10−6

Диапазон установки уровня выходной мощности, дБ/мВт:

Р4413

без опции «ДМА»

300 кГц ...10 МГц

−20…5

10 МГц ...6 ГГц

−20…10

6...13,5 ГГц

−25…10

с опцией «ДМА»

300 кГц ...10 МГц

−50…5

10 МГц ...13,5 ГГц

−50…10

Р4426

без опции «ДМА»

10 МГц ...13,25 ГГц

−20…10

13,25...26,5 ГГц

−25…10

с опцией «ДМА»

10 МГц ...26,5 ГГц

−50…10

Р4450

без опции «ДМА»

10 МГц …13,25 ГГц

−20…10

13,25…40 ГГц

−25…10

40…50 ГГц

−25…5

с опцией «ДМА»

10 МГц …13,25 ГГц

−50…10

13,25 …40 ГГц

−50…10

40 …50 ГГц

−50…5

Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, дБ

при уровне мощности −20…10 дБ/мВт

при уровне мощности < 20 дБ/мВт


± 1,0

± 1,5

Пределы допускаемой абсолютной погрешности измерения уровня входной мощности (для диапазона установки уровня выходной мощности), дБ

± 1,5

Диапазон ослабления аттенюаторов измерительных приемников (для измерителей с опцией «ДМА», с шагом 10 дБ и погрешностью установки ослабления ± 2,0), дБ

0…30

* Указанные значения носят предварительный характер.



Пожалуйста, выберите комплектацию товара

Векторные анализаторы цепей Р44 до 13,5 ГГц

Анализатор цепей векторный, выходной разъем тип lll (розетка)

Анализатор цепей векторный, выходной разъем тип N (розетка)

Анализатор цепей векторный, выходной разъем тип lll (розетка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам

Анализатор цепей векторный, выходной разъем тип N (розетка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам

Анализатор цепей векторный, выходной разъем тип lll (розетка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам.
- Электромеханическими аттенюаторами для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приемников.

Анализатор цепей векторный, выходной разъем тип N (розетка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам.
- Электромеханическими аттенюаторами для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приемников.

Векторные анализаторы цепей Р44 до 13,5 ГГц

Название

Описание

Р4413/1, Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опция «01Р»

Анализатор цепей векторный, выходной разъем тип lll (розетка)

Название

Описание

Р4413/2, Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опция «11Р»

Анализатор цепей векторный, выходной разъем тип N (розетка)

Название

Описание

Р4413/3, Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опции «01Р», «ДПА»

Анализатор цепей векторный, выходной разъем тип lll (розетка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам

Название

Описание

Р4413/4, Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опции «11Р», «ДПА»

Анализатор цепей векторный, выходной разъем тип N (розетка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам

Название

Описание

Р4413/5, Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опции «01Р», «ДМА»

Анализатор цепей векторный, выходной разъем тип lll (розетка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам.
- Электромеханическими аттенюаторами для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приемников.

Название

Описание

Р4413/6, Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опции «11Р», «ДМА»

Анализатор цепей векторный, выходной разъем тип N (розетка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам.
- Электромеханическими аттенюаторами для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приемников.

Векторные анализаторы цепей Р44 до 26,5 ГГц

Анализатор цепей векторный, выходной разъем тип 3,5 мм NMD (вилка)

Анализатор цепей векторный, выходной разъем тип 3,5 мм NMD (вилка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам.

Анализатор цепей векторный, выходной разъем тип 3,5 мм NMD (вилка),
оснащается:
- Электромеханическими аттенюаторами для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приемников.
- Перемычками на передней панели для прямого доступа к генератору и приемникам.

Анализатор цепей векторный, выходной разъем тип 3,5 мм NMD (вилка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам.
- Переключателем, позволяющим управлять путем распространения сигнала первого опорного канала для реализации измерений параметров устройств с преобразованием частоты.

Анализатор цепей векторный, выходной разъем тип 3,5 мм NMD (вилка),
оснащается:
- Электромеханическими аттенюаторами для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приемников.
- Переключателем, позволяющим управлять путем распространения сигнала первого опорного канала для реализации измерений параметров устройств с преобразованием частоты.
- Перемычками на передней панели для прямого доступа к генератору и приемникам.

Анализатор цепей векторный, выходной разъем тип 3,5 мм NMD (вилка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам.
- Электромеханическими аттенюаторами для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приемников.
- Переключателем, позволяющим управлять путем распространения сигнала первого опорного канала для реализации измерений параметров устройств с преобразованием частоты.
- Встроенным шумовым приемником для измерения коэффициента шума исследуемых устройств.

Векторные анализаторы цепей Р44 до 26,5 ГГц

Название

Описание

Р4426/1, Анализатор цепей векторный, 10 МГц …26,5 ГГц, опция «13Н»

Анализатор цепей векторный, выходной разъем тип 3,5 мм NMD (вилка)

Название

Описание

Р4426/2, Анализатор цепей векторный, 10 МГц …26,5 ГГц, опции «13Н», «ДПА»

Анализатор цепей векторный, выходной разъем тип 3,5 мм NMD (вилка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам.

Название

Описание

Р4426/3, Анализатор цепей векторный, 10 МГц …26,5 ГГц, опции «13Н», «ДМА»

Анализатор цепей векторный, выходной разъем тип 3,5 мм NMD (вилка),
оснащается:
- Электромеханическими аттенюаторами для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приемников.
- Перемычками на передней панели для прямого доступа к генератору и приемникам.

Название

Описание

Р4426/4, Анализатор цепей векторный, 10 МГц …26,5 ГГц, опции «13Н», «ДПА», «СПА»

Анализатор цепей векторный, выходной разъем тип 3,5 мм NMD (вилка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам.
- Переключателем, позволяющим управлять путем распространения сигнала первого опорного канала для реализации измерений параметров устройств с преобразованием частоты.

Название

Описание

Р4426/5, Анализатор цепей векторный, 10 МГц …26,5 ГГц, опции «13Н», «ДМА», «СПА»

Анализатор цепей векторный, выходной разъем тип 3,5 мм NMD (вилка),
оснащается:
- Электромеханическими аттенюаторами для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приемников.
- Переключателем, позволяющим управлять путем распространения сигнала первого опорного канала для реализации измерений параметров устройств с преобразованием частоты.
- Перемычками на передней панели для прямого доступа к генератору и приемникам.

Название

Описание

Р4426/6, Анализатор цепей векторный, 10 МГц …26,5 ГГц, опции «13Н», «ДМА», «СПА», «ИКШ»

Анализатор цепей векторный, выходной разъем тип 3,5 мм NMD (вилка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам.
- Электромеханическими аттенюаторами для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приемников.
- Переключателем, позволяющим управлять путем распространения сигнала первого опорного канала для реализации измерений параметров устройств с преобразованием частоты.
- Встроенным шумовым приемником для измерения коэффициента шума исследуемых устройств.

Векторные анализаторы цепей Р44 до 50 ГГц

Анализатор цепей векторный, выходной разъем тип 2,4 мм NMD (вилка)

Анализатор цепей векторный, выходной разъем тип 2,4 мм NMD (вилка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам.

Анализатор цепей векторный, выходной разъем тип 2,4 мм NMD (вилка),
оснащается:
- Электромеханическими аттенюаторами для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приемников.
- Перемычками на передней панели для прямого доступа к генератору и приемникам.

Векторные анализаторы цепей Р44 до 50 ГГц

Название

Описание

Р4450/1, Анализатор цепей векторный, 10 МГц …50 ГГц, опция «05Н»

Анализатор цепей векторный, выходной разъем тип 2,4 мм NMD (вилка)

Название

Описание

Р4450/2, Анализатор цепей векторный, 10 МГц …50 ГГц, опции «05Н», «ДПА»

Анализатор цепей векторный, выходной разъем тип 2,4 мм NMD (вилка),
оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам.

Название

Описание

Р4450/3, Анализатор цепей векторный, 10 МГц …50 ГГц, опции «05Н», «ДМА»

Анализатор цепей векторный, выходной разъем тип 2,4 мм NMD (вилка),
оснащается:
- Электромеханическими аттенюаторами для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приемников.
- Перемычками на передней панели для прямого доступа к генератору и приемникам.
