ТСС60
Абонентский терминал спутниковой связи для работы в движении
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

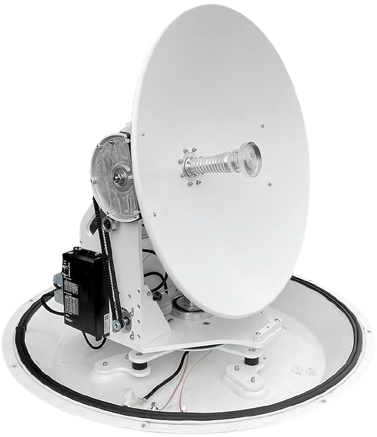

Экспериментальный абонентский терминал спутниковой связи Ku-диапазона ТСС60 обеспечивает дуплексную высокоскоростную связь для морских и речных судов через космические аппараты на геостационарной орбите. Блок управления со специальным программным обеспечением, разработанным МФТИ, отвечает за автоматическое наведение и автосопровождение заданного спутника-ретранслятора.
Возможна конфигурация из двух антенных систем, соединенных арбитратором, которая исключает появление зон затемнения и потерю сигнала при движении и изменении курса корабля. Принцип работы заключается в автоматическом переключении канала от затенённой антенны на работающую антенную систему.
| Параметр | Значение |
| Режим приема |
34,0 дБи на 10,95 ГГц |
| КУС в режиме передачи |
36,0 дБи на 14,0 ГГц |
| Шумовая температура (чистое небо, угол 20˚) | 13,5 дБ/K, посчитанное G/T на 12 ГГц |
| Маска спектральной плотности | соответствует требованиям FCC EIRP на −21,6 дБ Вт/4 кГц |
| Крен, ° | ± 25 |
| Тангаж, ° | ± 10 |
| Ошибка наведения на −10°…20°, °, не более | 0,2 |
| Диапазон перемещения по азимуту, ° | 680 |
| Диапазон по углу возвышения, ° | 10…65 |
| Поляризация | линейная с автоподстройкой |
| Мощность BUC, Вт | 2…25 |
| Наведение на спутник | встроенный GPS |
| Напряжение питания, В | 110/220 |
| Частота питающего напряжения, Гц | 50/60 |
| Диагностика | встроенная |
| LNB | одинарный |
| Диаметр антенны, см | 60 |
| Габариты радиопрозрачного укрытия, см * | 70 × 68 |
| Вес, кг, не более | 55 |
Технические характеристики
| TCC60 |
