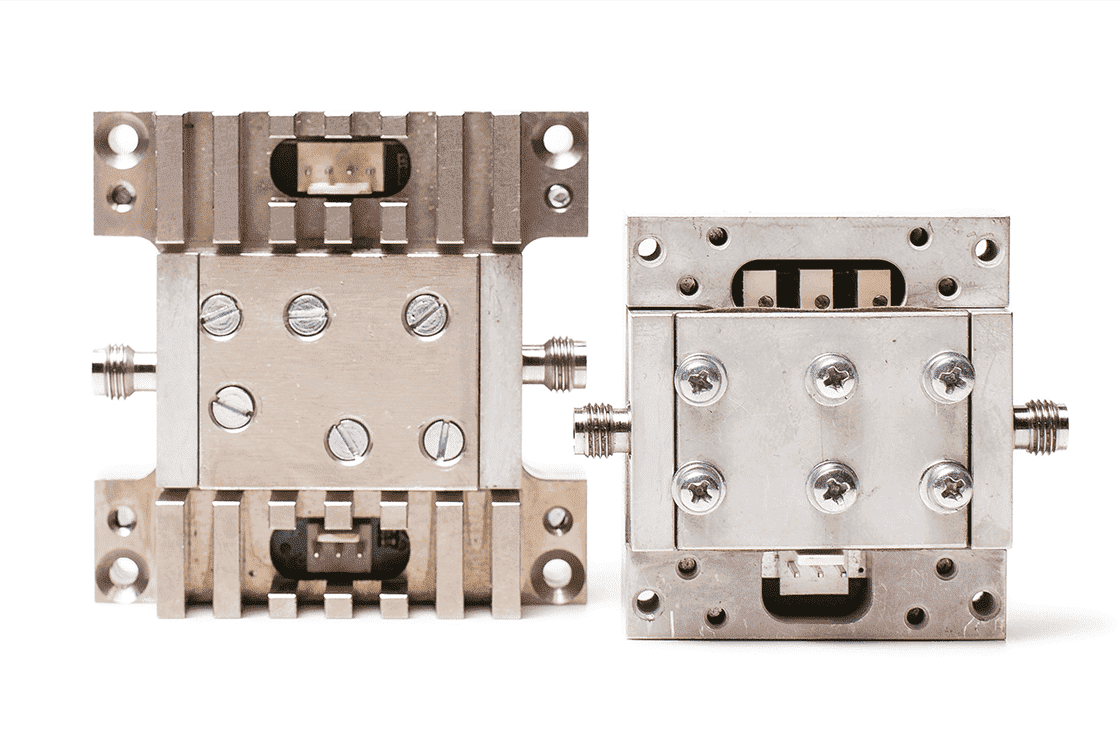

СВЧ-усилители серии МШУ

— Сверхширокий диапазон рабочих частот

— Малые габариты

— Низкий коэффициент шума

— Малое потребление тока

Описание МШУ50/1

Исполнение усилителя МШУ50/1 позволяет использовать его как отдельно, так и в составе сложных систем. Корпус выполнен с радиатором, обеспечивая хороший отвод тепла. Тип соединителей 1,85/0,8 мм. Двухкаскадный усилитель обеспечивает усиление 30 дБ. Вход и выход усилителя развязаны по постоянному току. По питанию усилителя обеспечена двойная фильтрация и дополнительная стабилизация напряжений питания и смещения. Суммарная развязка по питанию составляет ≥ 140 дБ. Напряжение питания: +10 В (400 мА), −5 В (80 мА).




Диапазон рабочих частот

       100 кГц …50 ГГц
 100 кГц …6 ГГц 6…12 ГГц   12…30 ГГц  30…50 ГГц

Усиление, дБ

 ≥ 30    ≥ 28  ≥ 32

Коэффициент шума, дБ

 4,0  3,0  3,5  6,0

КСВН входа


   1,2

 1,95 2,65

КСВН выхода

   1,2  1,95
Компрессия на 1 дБ по выходу, дБм

+20



+15



Описание МШУ20/2

Исполнение усилителя МШУ20/2 позволяет использовать его как отдельно, так и в составе сложных систем. Коаксиальный тракт усилителя 3,5/1,52 мм. Схема усилителя имеет три усилительных каскада, каждый каскад обеспечивает около 12 дБ усиления, и запатентованную цепь амплитудно-частотной коррекции. Вход и выход усилителя развязаны по постоянному току. По питанию усилителя обеспечена двойная фильтрация и дополнительная стабилизация напряжений питания и смещения. В цепи питания используется запатентованная схема температурной коррекции смещения, обеспечивающая повышенную температурную стабильность параметров. Суммарная развязка по питанию составляет ≥ 120 дБ. Напряжение питания: +10 В (220 мА), −5 В (80 мА).




Диапазон рабочих частот



10 МГц …20 ГГц

 10 МГц …2 ГГц 2…6ГГц  6…14 ГГц  14…20 ГГц

Усиление, дБ

 ≥ 30    ≥ 29  ≥ 32  ≥ 32

Коэффициент шума, дБ

 4,0  3,0       2,5

КСВН входа

1,65

КСВН выхода

1,45

Компрессия на 1 дБ по выходу, дБм +15 +16
+15




Пример заказа

— МШУ20/2 — Малошумящий СВЧ-усилитель диапазона 10 МГц …20 ГГц.
— МШУ50/1 — Малошумящий СВЧ-усилитель диапазона 100 кГц …50 ГГц.
