Модули расширения частотного диапазона XV

— Расширение частотного диапазона ВАЦ до 110 ГГц

— Динамический диапазон измерений: до 120 дБ

— Выходная мощность: до 5 дБм

— До 4 одновременно подключенных к ВАЦ модулей;

Отправить запрос
В избранное
arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

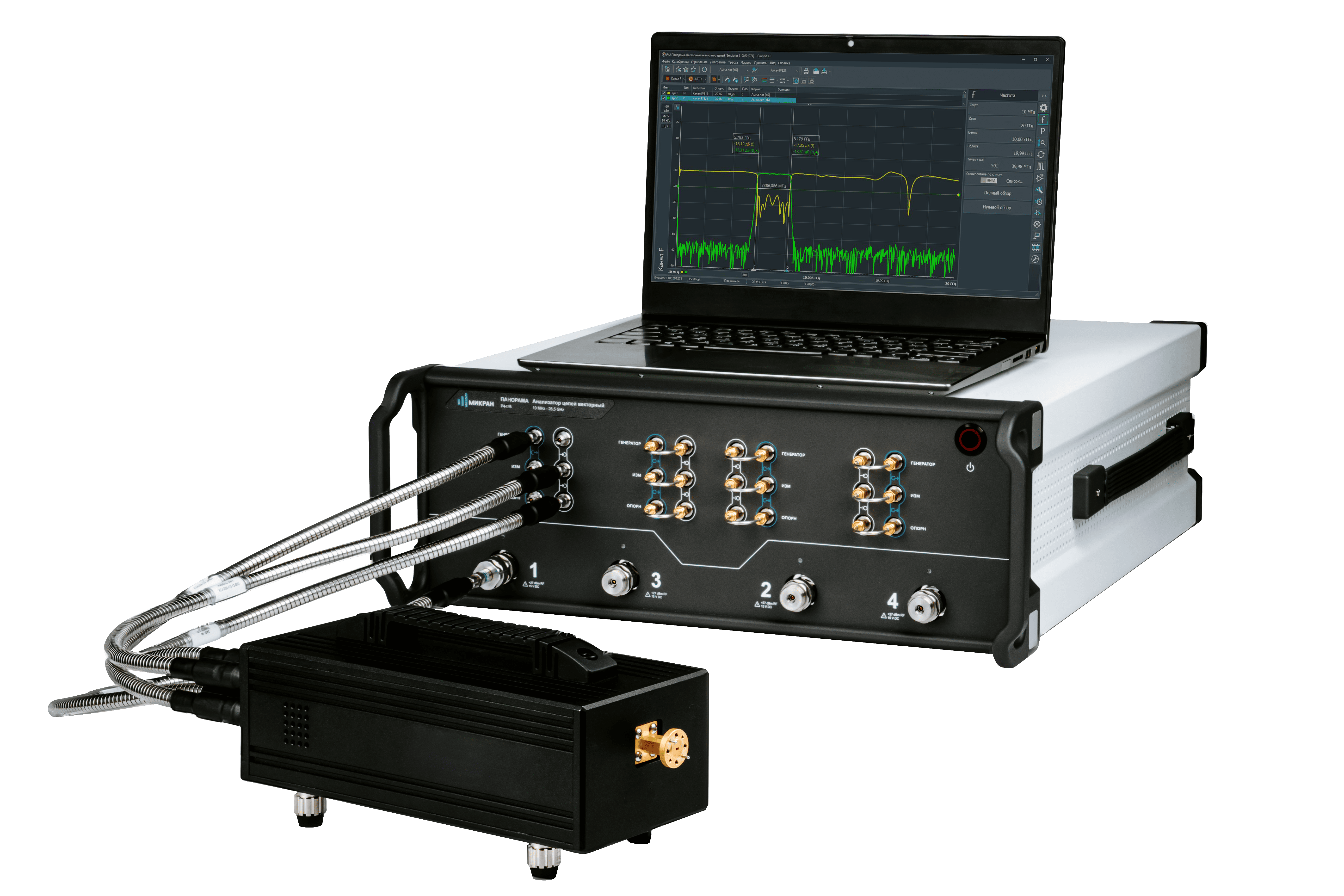

Модули расширения частотного диапазона XV серии X-Fre для векторных анализаторов цепей включают в себя:

Расширитель частоты XV5075 / XV6090 / XV75110 / XV4463 / XV5378 / XV78118.

Которые позволяют проводить измерения до 110 ГГц и обладают высокой точностью измерений и чувствительностью для проведения прецизионного метрологического анализа узлов СВЧ.

Подключение модулей к ВАЦ осуществляется при наличии следующих условий:

  • Рабочий диапазон частот ВАЦ 10…19,59 ГГц;

  • Наличие прямого доступа к генератору и приёмнику ВАЦ;

Модули XV совместимы со следующими векторными анализаторами цепей:

  • Р4226С;

  • Р4250С;

  • Р4426С;

  • Р4450С.

Максимальное допустимое количество подключаемых модулей XV определяется характеристиками ВАЦ.

Система управляется через программное обеспечение анализатора. Автономная работа модулей XV без анализатора не предусмотрена.

Технические характеристики

Модель

XV5075

XV6090

XV75110

XV4463

XV5378

XV78118

Характеристики СВЧ порта

Диапазон рабочих частот, ГГц

50…75

60…90

75…110

44,09…63,79

53,37…78,33

78,33…110

Выходная мощность, дБм

5

3

0

5

3

0

Неравномерность выходной мощности, дБ

7

7

7

7

7

7

Регулировка усиления, дБ

25

25

25

25

25

25

КСВН

1,5

1,5

1,5

1,5

1,5

1,5

Характеристики радиочастотного порта (RF IN)

Диапазон входных частот, ГГц

12,5…18,75

10…15

12,5…18,34

11,02…15,95

13,39…19,59

13,05…18,34

Входная мощность, дБм

8

8

8

8

8

8

Коэффициент умножения

4

6

6

4

4

6

Коэффициент стоячей волны по напряжению радиочастотного порта

2

2

2

2

2

2

Характеристики порта гетеродина (LO IN)

Диапазон входных частот, ГГц

6,25…9,63

6…9

7,5…11,2

7,34…10,98

6,69…10,05

7,83…11,2

Входная мощность, дБм

10

10

10

10

10

10

Коэффициент умножения

8

10

10

6

8

10

КСВН

2

2

2

2

2

2

Характеристики измерительного и опорного портов (выход ПЧ)

Диапазон рабочих частот, ГГц: нижняя граница;

0,01…2

0,01…2

0,01…2

0,01…2

0,01…2

0,01…2

Верхняя граница;

2,00

2,00

2,00

2,00

2,00

2,00

КСВН

2

2

2

2

2

2

Общие характеристики

Стабильность трассы, дБ/°С

0,2

0,2

0,2

0,2

0,2

0,2

Направленность, дБ

25

25

25

25

25

25

Динамический диапазон, дБ *

90

90

90

90

90

90


* Нормируется динамический диапазон уровня мощности по выходу.

Пожалуйста, выберите комплектацию товара

Модули расширения частотного диапазона XV

Расширитель частоты, 50…75 ГГц

Расширитель частоты, 60…90 ГГц

Расширитель частоты, 75…110 ГГц

Расширитель частоты, 44…63 ГГц

Расширитель частоты, 53…78 ГГц

Расширитель частоты, 78…110 ГГц

Модули расширения частотного диапазона XV

Название

Описание

XV5075

Расширитель частоты, 50…75 ГГц

Название

Описание

XV6090

Расширитель частоты, 60…90 ГГц

Название

Описание

XV75110

Расширитель частоты, 75…110 ГГц

Название

Описание

XV4463

Расширитель частоты, 44…63 ГГц

Название

Описание

XV5378

Расширитель частоты, 53…78 ГГц

Название

Описание

XV78118

Расширитель частоты, 78…110 ГГц
